УФ-стойкие негорючие термостойкие, до 500 кВ

Для прокладки открытым способом по конструкциям и искусственным сооружениям

Внутренний негорючий слой со скользящими добавками
Наружный негорючий слой с повышенной стойкостью к УФ излучению
01

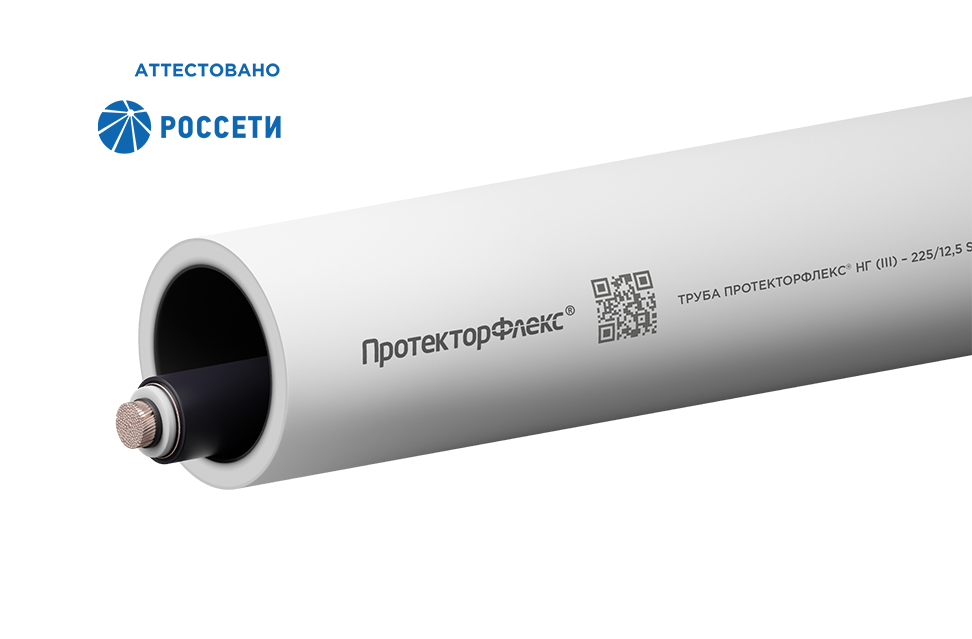

ПротекторФлекс® НГ — специализированные трехслойные негорючие термостойкие трубы из полимерного компаунда. Внешний и внутренний слои – негорючие. Внешний слой обладает повышенной стойкостью к ультрафиолету. Разработаны специально для прокладки кабельных линий (КЛ) по мостам, виадукам, путепроводам и в тоннелях.

energotek_protectorflex_ng_prokladka_kl.png Прокладка кабельной линии вдоль моста с применением трубы ПротекторФлекс® НГ

Конструкция трубы:

  • Внутренний слой: стойкий к воздействию открытого пламени
  • Средний слой: несущий
  • Внешний слой: стойкий к воздействию открытого пламени, повышенной УФ-стойкости

Основные преимущества

  1. Стойкие к короткому замыканию в кабеле
  2. Внутренний и наружный слой, стойкие к воздействию открытого пламени категории ПВ-0
  3. Обладают повышенной стойкостью к УФ-излучению
  4. Термостойкие на протяжении всего срока эксплуатации
  5. Сохраняют механическую прочность на протяжении всего срока эксплуатации
  6. Свариваются встык
  7. Гибкие, позволяют создавать повороты без применения фасонных изделий
02

02 Область
применения

Защита высоковольтных КЛ классов номинального напряжения

6 кВ 500 кВ

Трубы предназначены для механической защиты высоковольтных КЛ классов номинального напряжения до 500 кВ при их прокладке по мостам, виадукам, путепроводам и в тоннелях.

Соответствует  правилами устройства электроустановок (ПУЭ)

В соответствии с ПУЭ прокладка кабелей 1 кВ и выше по мостам, путепроводам и в тоннелях допускается только с применением негорючих материалов.

Одобрены Министерством строительства РФ

Внесены Министерством строительства РФ в государственные сметные нормативы: Федеральные сметные цены на материалы, применяемые в строительстве (Приказ № 899/пр от 11 декабря 2015 года).

Способы прокладки

  1. Открытая прокладка
  2. По конструкциям
03

03 Номенклатура труб ПРОТЕКТОРФЛЕКС® НГ

Внешний диаметр трубы D, мм
Кольцевая жесткость SN, кН/м2
12 16 24 32 48 64 96
Толщина стенки трубы e, мм
50 1,6 1,8 2,0 2,2 2,5 2,7 3,1
63* 3,2 3,5 4,0 4,3 4,9 5,4 6,1
75* 3,8 4,2 4,7 5,2 5,9 6,4 7,2
90* 4,6 5,0 5,7 6,2 7,0 7,7 8,7
110
5,6* 6,1 6,9 7,6 8,6 9,4 10,6
125 6,3* 6,9 7,9 8,6 9,8 10,7 12
140 7,1* 7,8 8,8 9,6 10,9 11,9 13,5
160 8,1 8,9 10,1 11 12,5 13,6 15,4
180 9,1 10 11,3 12,4 14 15,3 17,3
200 10,1 11,1 12,6 13,8 15,6 17 19,3
225 11,4 12,5 14,2 15,5 17,6 19,2 21,7
250 12,7 13,9 15,7 17,2 19,5 21,3 24,1
280 14,2 15,5 17,6 19,3 21,8 23,9 27
315 15,9* 17,5 19,8 21,7 24,6 26,8 30,4
355 18 19,7 22,3 24,4 27,7 30,3* 34,2*
400 20,2 22,2 25,2 27,5 31,2 34,1 38,5
450 22,8 24,9 28,3 31 35,1 38,3 43,4
500 25,3 27,7 31,5 34,4 39 42,6 48,2
560 28,3 31 35,3 38,6 43,7 47,7 54
630 31,9 34,9 39,7 43,4 49,2 53,7 -

* Производится в однослойном исполнении.

04

04 Минимальный радиус изгиба труб

#
Согласно СП 40‑102‑2000 минимальный радиус изгиба трубы rmin можно оценить по данной формуле

Как рассчитывать

Е — модуль упругости при растяжении, МПа
σ — предел текучести при растяжении, МПа
D — наружный диаметр трубы, мм

Например, при Е = 850 МПа и σ = 21 МПа минимальный радиус изгиба будет составлять величину r = 20D.

Согласно опыту прокладки, минимальный радиус изгиба трубы зави­сит от температуры среды на момент прокладки трубы. Итоговые рекомен­дации представлены в таблице.

Минимально допустимый радиус изгиба в зависимости от температуры при укладке
0 °С 10 °С 20 °С
50D 35D 20D

05 Нормативная документация

  • ТУ 2248-003-34311042-2015
06

06 Пример формулировки для спецификации
или технического задания:

Труба Наименование изделия
ПРОТЕКТОРФЛЕКС Торговое наименование
НГ Марка трубы
160 Номинальный наружный диаметр
8,1 Номинальная толщина стенки
SN12 Номинальная кольцевая жесткость
F80 Предельное усилие тяжения
T95°C Длительно допустимая температура эксплуатации
ТУ 2248-003-34311042-2015 Номер технических условий, по которым изготовлена продукция

  • Труба ПРОТЕКТОРФЛЕКС® НГ 160/8,1 SN12 F80 Т95°С ТУ 2248-003-34311042-2015
    Труба полимерная гладкая термостойкая, УФ-стойкая, с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, с наружным слоем, стойким к воздействию открытого пламени категории ПВ-0, для прокладки и защиты кабельных линий до 500 кВ.

07 Основные
характеристики

Рабочая температура

  • Длительно, на весь срок службы трубы от -70 °С до +95 °С
  • В режиме перегрузок кабельных линий до 120 °С (в течении 8 часов в день)
  • В режиме короткого замыкания до 250 °С на жиле кабеля и 350 °С на экране кабеля

Строительная длина

Трубы поставляются прямыми отрезками длиной 13 м (12 м) или в бухтах согласованной длины для диаметров труб до 110 мм.




Технические характеристики труб ПРОТЕКТОРФЛЕКС® НГ

Наименование показателя Значение
 Климатическое исполнение и категория размещения     УХЛ1, М1
Средний коэффициент линейного теплового расширения 20 - 70 °С, К-1 1,8 х 10-4
Температура размягчения по Вика, °С, не менее 125
Теплопроводность, Вт/(м·К), не менее 0,50
Предел текучести при растяжении, МПа, не менее 21
Разрушающее напряжение при растяжении, МПа, не менее 37
Модуль упругости при растяжении, МПа, не менее 850
Термостабильность при 200 °С, мин, не менее 180
Относительное удлинение при разрыве сварного шва, %, не менее
350
 Сопротивление изоляции**, МОм, не более 0,1
Твердость поверхности по Шору D, не менее 65
Стойкость к маслам, бензину, грунтовым водам Стойкие
Стойкость внутреннего слоя к воздействию открытого пламени ПВ-0
Стойкость к зажиганию нагретой проволокой, °С 960
Изменение длины трубы после прогрева, %, не более 3
 Минимальный радиус изгиба при 20 °С, не менее 20D*



08

08 Документация

Технические характеристики труб ПротекторФлекс® Сравнение труб ПротекторФлекс® с трубами из различных полимерных материалов Сравнение труб ПротекторФлекс® с трубами из других материалов Расчетная масса труб ПротекторФлекс® Примеры формулировки спецификаций Альбом проектных решений Инструкция по транспортировке, монтажу и эксплуатации защитных труб ПротекторФлекс® из полимерной композиции повышенной термостойкости для прокладки электрических кабелей Предельное усилие тяжения трубы в зависимости от диаметра трубы и кольцевой жесткости Сертификат соответствия № ССБК RU.ПБ10.Н00562 на трубы ПРОТЕКТОРФЛЕКС (ГОСТ Р 53313-2009 п.5.1-5.3) Сертификат соответствия № РОСС RU.СП30.Н05705 на трубы ПРОТЕКТОРФЛЕКС (Соответствие ТУ) Заключение аттестационной комиссии ПАО «Россети» ТУ_2248-003-34311042-2015 вырезка исполнений Сертификат соответствия № АС.ОС102.ТУ.00167 на трубы ПРОТЕКТОРФЛЕКС (Сейсмостойкость)
09

09 Комплектующие

Воронки ПротекторФлекс® ВЗК

Полимерные термостойкие

Для защиты оболочки кабеля на входе в трубу

Уплотнители ПротекторФлекс® УВК-3

Полимерные герметичные термостойкие

Для герметизации трех кабелей в трубе

Уплотнители ПротекторФлекс® УВК

Полимерные герметичные термостойкие

Для герметизации одного кабеля в трубе

Заглушки для труб ПротекторФлекс® ЗУП

Полимерные герметичные

Для герметизации резервных труб

Переходы для труб ПротекторФлекс® ТАП

Полимерные негорючие термостойкие

Для соединения разных типов труб

Кластеры ПЛ КТ

Полимерные, для всех типов труб

Для организации труб в блоки

Муфты Энерготэк МЭС

Электросварные, герметичные

Для сварки полимерных гладкостенных труб
