Муфты Энерготэк МЭС
Электросварные, герметичные
Предназначены для сварки гладкостенных труб между собой, герметичного соединения гладкостенных труб с патрубками кабельных колодцев, а также для присоединения воронок и заглушек
01 Описание
Каталог систем защиты силовых кабельных линий, слаботочных сетей и ВОЛС в грунте (pdf 6.2 мб) Раздел каталога систем защиты силовых кабельных линий, слаботочных сетей и ВОЛС в грунте (pdf 170 кб)

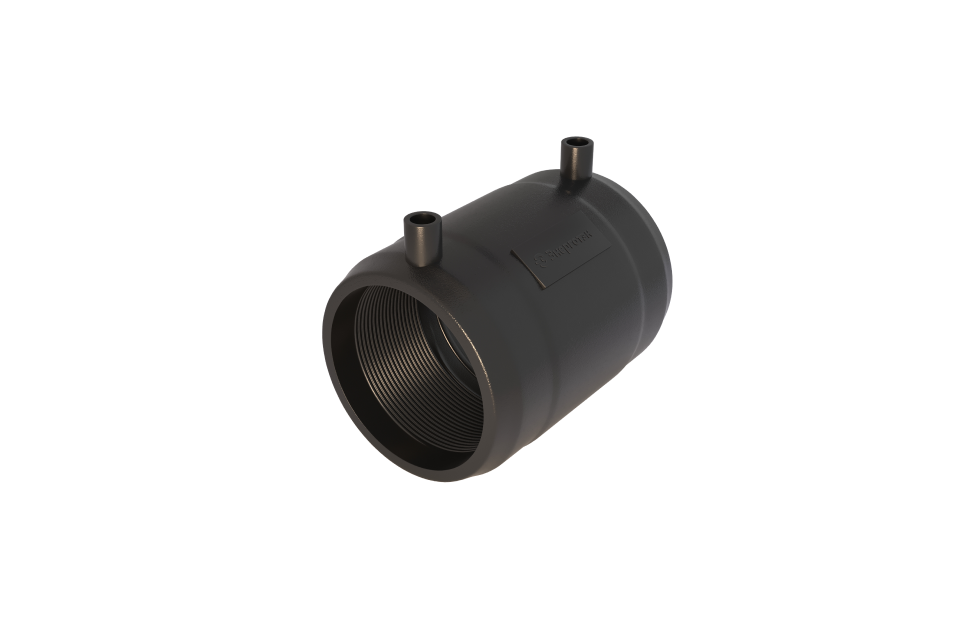

Электросварная муфта Энерготэк МЭС — это фитинг с закладной спиралью, контакты которой выведены на поверхность специализированными клеммами.
Сварка труб с применением муфт Энерготэк МЭС осуществляется за счет нагрева закладной спирали при прохождении через нее электрического тока. При этом происходит одновременный процесс плавления внутренней части муфты и наружной поверхности трубы, в результате чего происходит их спекание в монолитное соединение.
(не менее 50 лет)
Основные преимущества
- Быстрота и точность сварки: наличие режима автоматического процесса сварки
- Простота монтажа: наличие внутреннего упора для облегчения процесса центровки и фиксации труб внутри муфты
- Создание надежного герметичного соединения: герметичность соединения — IP68 по ГОСТ 14254-2015
- Открытая нагревательная спираль для прямой передачи тепла в трубу
- Электрические контакты с защитой от прикосновения
- Наличие индикатора сварки для визуального контроля сварки
02
Область
применения
Сварка гладкостенных труб
Предназначены для сварки полимерных гладкостенных труб между собой, герметичного соединения гладкостенных труб с патрубками кабельных колодцев, а также для присоединения расширительных воронок и заглушек к торцам гладкостенных труб в стесненных условиях.
03 Номенклатура муфт Энерготэк МЭС
| Наименование муфты |
Наружный диаметр свариваемых труб D, мм |
||||||
|---|---|---|---|---|---|---|---|
| Муфта Энерготэк МЭС 63 | 63 | ||||||
|
Муфта Энерготэк МЭС 75 |
75 | ||||||
|
Муфта Энерготэк МЭС 90 |
90 | ||||||
|
Муфта Энерготэк МЭС 110 |
110 |
||||||
|
Муфта Энерготэк МЭС 125 |
125 |
||||||
|
Муфта Энерготэк МЭС 140 |
140 |
||||||
|
Муфта Энерготэк МЭС 160 |
160 |
||||||
|
Муфта Энерготэк МЭС 180 |
180 |
||||||
|
Муфта Энерготэк МЭС 200 |
200 |
||||||
|
Муфта Энерготэк МЭС 225 |
225 |
||||||
|
Муфта Энерготэк МЭС 250 |
250 |
||||||
|
Муфта Энерготэк МЭС 280 |
280 |
||||||
04
Пример формулировки для спецификации
или технического задания:
- Муфта электросварная ЭНЕРГОТЭК МЭС 110 IP68 ТУ 22.21.29-001-39082310-2022
Муфта электросварная герметичная со степенью защиты IP68
05
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от –60 °С до +100 °С
Особенности монтажа
- Допустимая температура монтажа: от -10 °С до +45 °С
- Могут быть сварены любым типом сварочного аппарата для электромуфтовой сварки. Параметры сварки автоматически передаются со штрих-кода муфты. Для сварки допустимо применять аппараты с постоянным выходным напряжением 39.4 В путем ручного ввода времени сварки. Время сварки указано на этикетке со штрих-кодом
