Негорючие термостойкие с защитной оболочкой, до 500 кВ

Многослойные негорючие термостойкие трубы с дополнительным слоем повышенной прочности. Рекомендуются для прокладки силового кабеля в тяжелых условиях

Внутренний негорючий слой со скользящими добавками
Дополнительный маркерный слой
Внешний слой повышенной прочности
01

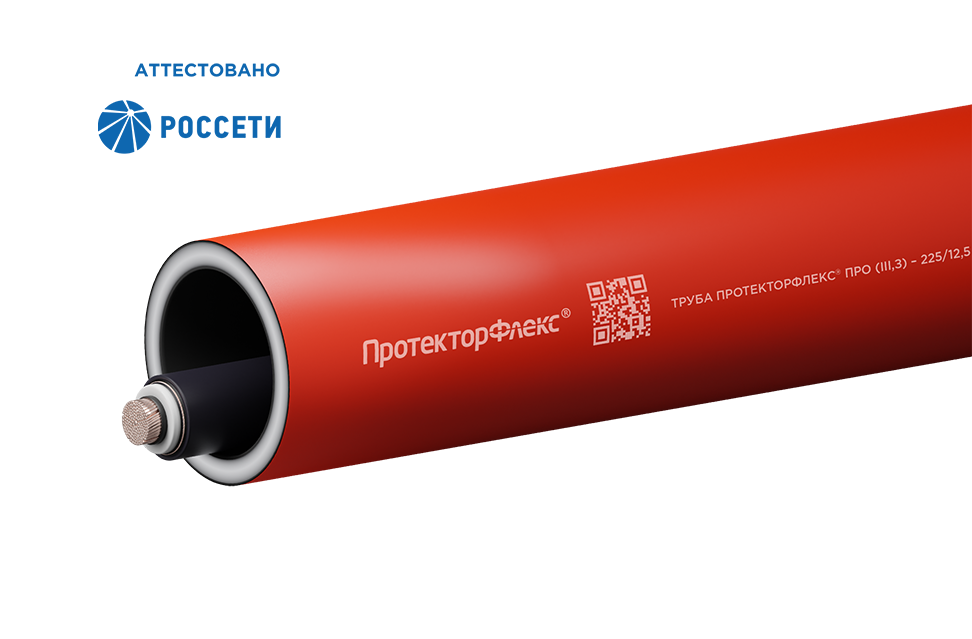

ПРОТЕКТОРФЛЕКС® ПРО — специализированные многослойные негорючие термостойкие трубы из полимерного компаунда с дополнительным слоем повышенной прочности для защиты трубы при протяжке методом горизонтально направленного бурения (ГНБ) в тяжелых условиях (скальные грунты, грунты с включениями искусственного происхождения).

Для визуального контроля повреждения трубы при проведении монтажных работ под внешним защитным слоем расположен маркерный слой черного цвета. Внутренний негорючий слой предотвращает горение трубы и припайку кабеля при коротком замыкании. Для уменьшения трения при тяжении кабеля в состав внутреннего слоя вводят скользящие добавки.

Конструкция трубы:

  • Внутренний слой: стойкий к воздействию открытого пламени
  • Основной слой: несущий
  • Дополнительный слой: маркерный
  • Внешний слой: повышенной прочности, сигнальный

Основные преимущества

  1. Обладают дополнительным слоем повышенной прочности
  2. Внутренний слой, стойкий к воздействию открытого пламени категории ПВ-0
  3. Стойкие к короткому замыканию в кабеле
  4. Термостойкие на протяжении всего срока эксплуатации
  5. Обладают повышенной устойчивостью к процарапыванию и распределению точечных нагрузок от камней и острых предметов
  6. Сохраняют механическую прочность на протяжении всего срока эксплуатации
  7. Свариваются встык
  8. Гибкие, позволяют создавать повороты без применения фасонных изделий и колодцев
02

02 Область
применения

Защита высоковольтных КЛ классов номинального напряжения

6 кВ 500 кВ

Предназначены для механической защиты высоковольтных кабельных линий до 500 кВ. Рекомендуются для прокладки силовых кабелей в тяжелых условиях (скальные грунты, грунты с включениями искусственного происхождения) и в случае прокладки методом горизонтально направленного бурения при повышенной протяженности канала (более 200 м).

Способы прокладки

  1. Горизонтально направленное бурение
  2. Прокол
  3. Траншейная прокладка

Одобрены Министерством строительства РФ

Продукция внесена Министерством Строительства РФ в государственные сметные нормативы: Федеральные сметные цены на материалы, применяемые в строительстве (Приказ №899/пр от 11 декабря 2015 года).

03

03 Номенклатура труб ПРОТЕКТОРФЛЕКС® ПРО

Внешний диаметр трубы D*, мм
Кольцевая жесткость SN, кН/м2
12 16 24 32 48 64 96
Толщина стенки трубы e, мм
110 - 6,1 6,9 7,6 8,6 9,4 10,6
125 - 6,9 7,9 8,6 9,8 10,7 12
140 - 7,8 8,8 9,6 10,9 11,9 13,5
160 8,1 8,9 10,1 11 12,5 13,6 15,4
180 9,1 10 11,3 12,4 14 15,3 17,3
200 10,1 11,1 12,6 13,8 15,6 17 19,3
225 11,4 12,5 14,2 15,5 17,6 19,2 21,7
250 12,7 13,9 15,7 17,2 19,5 21,3 24,1
280 14,2 15,5 17,6 19,3 21,8 23,9 27
315 - - 19,8 21,7 24,6 26,8 30,4
355 18 19,7 22,3 24,4 27,7 - -
400 20,2 22,2 25,2 27,5 31,2 34,1 38,5
450 22,8 24,9 28,3 31 35,1 38,3 43,4
500 25,3 27,7 31,5 34,4 39 42,6 48,2
560 28,3 31 35,3 38,6 43,7 47,7 54
630 31,9 34,9 39,7 43,4 49,2 53,7 -

* - Внешний диаметр и толщина стенки труб ПРОТЕКТОРФЛЕКС® ПРО указан без учета толщины защитного покрытия.

Толщина защитного покрытия стенки труб ПРОТЕКТОРФЛЕКС® ПРО

Внешний диаметр трубы D, мм  Толщина защитного покрытия мин., мм  Толщина защитного покрытия макс., мм
110 0,9 1,5
125 1 1,6
140 1,1 1,7
160 1,1 1,7
180 1,2 1,8
200 1,2 1,8
225 1,3 1,9
250 1,4 2
280 1,5 2,1
315 1,5 2,3
355 1,6 2,4
400 1,8 2,6
450 1,9 2,8
500 2 3
560 2,2 3,2
630 2,5 3,5

04

04 Преимущества токопоисковых труб ПротекторФлекс® ПРО

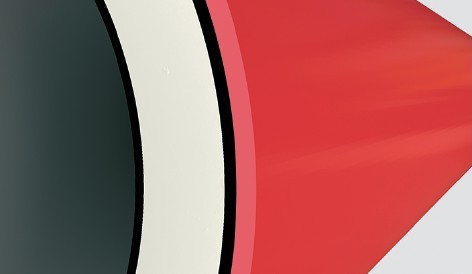

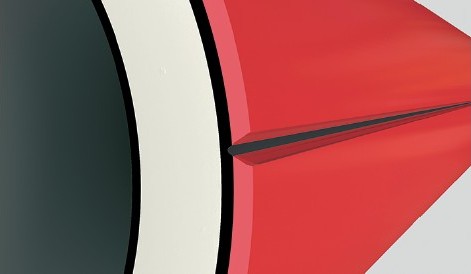

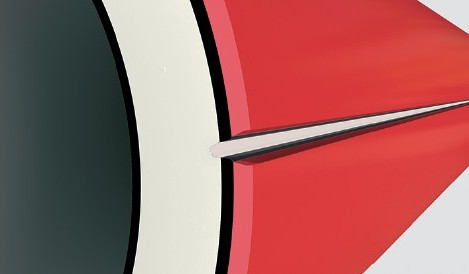

Трубы ПротекторФлекс® ПРО выполнены с наружным маркерным слоем, который позволяет контролировать проведение монтажных работ по прокладке трубы. Маркерный слой имеет толщину до 10% от толщины стенки несущей трубы и отличается по цвету. Сквозное повреждение маркерного слоя позволяет облегчить визуальный контроль и провести оценку целостности кабелевода.
Причины повреждения маркерного слоя:

  • допущена ошибка при проектировании (неверно учтено усилие тяжения трубы при ГНБ);
  • допущена ошибка при проведении монтажных работ (например, неверно выбран расширитель бурового канала);
  • форс-мажорная ситуация (острый металлический предмет, арматура и т.п.).

Маркерный слой труб ПротекторФлекс® ПРО размещен под защитной оболочкой и позволяет визуально контролировать истирание поверхности трубы при ее прокладке.

Если при монтаже трубы нет сквозного повреждения маркерного слоя, значит, кабелевод смонтирован в соответствии с технологией прокладки и без снижения рабочих характеристик. Если маркерный слой имеет сквозное повреждение, необходимо оценить степень допустимости такого повреждения для конкретных условий прокладки и эксплуатации кабелевода.


05

05 Минимальный радиус изгиба труб

#
Согласно СП 40‑102‑2000 минимальный радиус изгиба трубы rmin можно оценить по данной формуле

Как рассчитывать

Е — модуль упругости при растяжении, МПа
σ — предел текучести при растяжении, МПа
D — наружный диаметр трубы, мм

Например, при Е = 850 МПа и σ = 21 МПа минимальный радиус изгиба будет составлять величину r = 20D.

Согласно опыту прокладки, минимальный радиус изгиба трубы зави­сит от температуры среды на момент прокладки трубы. Итоговые рекомен­дации представлены в таблице.

Минимально допустимый радиус изгиба в зависимости от температуры при укладке
0 °С 10 °С 20 °С
50D 35D 20D

06 Нормативная документация

  • ТУ 2248-003-34311042-2015
07

07 Пример формулировки для спецификации
или технического задания:

Труба Наименование изделия
ПРОТЕКТОРФЛЕКС Торговое наименование
ПРО Марка трубы
160 Номинальный наружный диаметр
15,4 Номинальная толщина стенки
SN96 Номинальная кольцевая жесткость
F145 Предельное усилие тяжения
Т110°C Длительно допустимая температура эксплуатации
ТУ 2248-003-34311042-2015 Номер технических условий, по которым изготовлена продукция
  • Труба ПРОТЕКТОРФЛЕКС® ПРО 160/15,4 SN96 F145 Т110°С ТУ 2248-003-34311042-2015
    Труба полимерная гладкая термостойкая с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, с наружным защитным слоем повышенной прочности для прокладки и защиты кабельных линий до 500 кВ.
  • Труба ПРОТЕКТОРФЛЕКС® ПРО-ОМП 160/11,0 SN32 F110 Т110°С /1/ ТУ 2248-003-34311042-2015
    Труба полимерная гладкая термостойкая с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, с наружным защитным слоем повышенной прочности с возможностью определения места повреждения кабеля в трубе для прокладки и защиты кабельных линий до 500 кВ.

08 Основные
характеристики

Рабочая температура

  • Длительно на весь срок службы трубы от -70 °С до +110 °С
  • В режиме перегрузок кабельных линий до 120 °С (в течение 8 часов в день)
  • В режиме короткого замыкания до 250 °С на жиле кабеля и 350 °С на экране кабеля

Строительная длина

Трубы поставляются прямыми отрезками длиной 13 м (12 м).




Технические характеристики труб ПРОТЕКТОРФЛЕКС® ПРО

Наименование показателя Значение
Климатическое исполнение и категория размещения УХЛ1, М1
Средний коэффициент линейного теплового расширения 20 - 70 °С, К-1 1,8 х 10-4
Температура размягчения по Вика, °С, не менее 125
Теплопроводность, Вт/(м·К), не менее 0,50
Предел текучести при растяжении, МПа, не менее 21,7
Разрушающее напряжение при растяжении, МПа, не менее 37
Модуль упругости при растяжении, МПа, не менее 850
Термостабильность при 200 °С, мин, не менее
180
Относительное удлинение при разрыве, %, не менее
350
Сопротивление изоляции**, МОм, не более 0,1
Твердость поверхности труб по Шору D, не менее 69
Стойкость к маслам, бензину, грунтовым водам Стойкие
Стойкость внутреннего слоя к воздействию открытого пламени ПВ-0
Стойкость к зажиганию нагретой проволокой, °С 960
Изменение длины трубы после прогрева, %, не более 3
 Минимальный радиус изгиба при 20 °С, не менее     20D*


09

09 Документация

Технические характеристики труб ПротекторФлекс® Сравнение труб ПротекторФлекс® с трубами из различных полимерных материалов Сравнение труб ПротекторФлекс® с трубами из других материалов Расчетная масса труб ПротекторФлекс® Примеры формулировки спецификаций Альбом проектных решений Инструкция по транспортировке, монтажу и эксплуатации защитных труб ПротекторФлекс® из полимерной композиции повышенной термостойкости для прокладки электрических кабелей Механический расчет труб ПротекторФлекс® Предельное усилие тяжения трубы в зависимости от диаметра трубы и кольцевой жесткости Сертификат соответствия № ССБК RU.ПБ10.Н00473 на трубы ПротекторФлекс (ГОСТ Р 53313-2009 п.5.1-5.3) Сертификат соответствия № РОСС RU.СП30.Н05705 на трубы ПРОТЕКТОРФЛЕКС (Соответствие ТУ) Заключение аттестационной комиссии ПАО «Россети» ТУ_2248-003-34311042-2015 вырезка исполнений
10

10 Комплектующие

Воронки для труб ПротекторФлекс® ВЗК

Полимерные негорючие термостойкие

Предотвращают повреждения оболочки кабеля при его затяжке в трубу и снижают механическое воздействие кромки трубы на оболочку кабеля

Уплотнители ПротекторФлекс® УВК-3

Полимерные герметичные термостойкие

Надежно герметизируют трубу с проложенными в ней кабелями и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены

Уплотнители ПротекторФлекс® УВК

Полимерные герметичные термостойкие

Надежно герметизируют трубу с проложенным в ней кабелем и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены

Заглушки для труб ПротекторФлекс® ЗУП

Полимерные герметичные

Надежно герметизируют торцы рабочих и резервных защитных кабельных труб

Переходы для труб ПротекторФлекс® ТАП

Полимерные негорючие термостойкие

Позволяют герметично соединить гладкостенные трубы с гофрированными или асбестоцементными трубами

Кластеры ПЛ КТ

Полимерные, для всех типов труб

Упорядочивают укладку всех типов труб при устройстве блочной канализации

Муфты Энерготэк МЭС

Электросварные, герметичные

Предназначены для сварки гладкостенных труб между собой, герметичного соединения гладкостенных труб с патрубками кабельных колодцев, а также для присоединения воронок и заглушек
