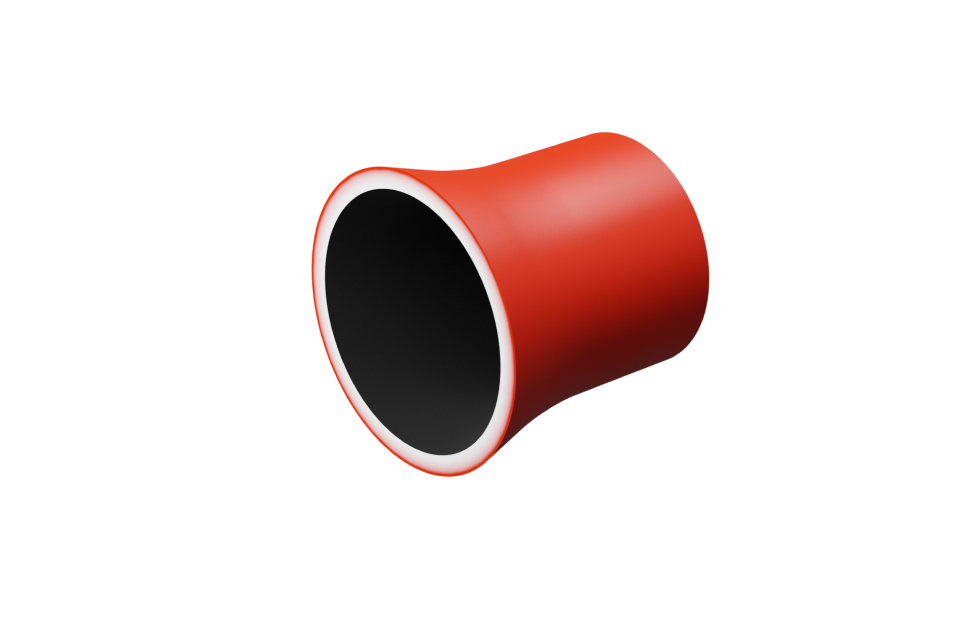

Воронки для труб ПротекторФлекс® ВЗК
Полимерные негорючие термостойкие
Предотвращают повреждения оболочки кабеля при его затяжке в трубу и снижают механическое воздействие кромки трубы на оболочку кабеля
01 Описание
Каталог cистем защиты высоковольтных кабельных линий (pdf 6.3 мб) BIM-модель воронок для труб (обн. 10.01.2022) (zip 46.8 мб) Раздел каталога систем защиты высоковольтных кабельных линий (pdf 185.8 кб) Чертеж воронки Протекторфлекс В3К (dwg 539.1 кб)
Воронки ПРОТЕКТОРФЛЕКС® ВЗК минимизируют повреждения оболочки кабеля от механических повреждений при монтаже и эксплуатации кабельной линии (КЛ).
При затяжке кабеля в трубу концы трубных участков активно воздействуют на оболочку кабеля и способны ее деформировать. Острая кромка трубы при затяжке в нее кабеля оставляет на оболочке кабеля продольные порезы. В процессе эксплуатации кабель под своим весом и весом грунта опирается на кромку трубы, и она (кромка трубы) продавливает оболочку, что вызывает поперечную деформацию.
Кабель, проложенный в трубе без воронки
Кабель, проложенный в трубе с воронкой ПротекторФлекс® ВЗК
(не менее 50 лет)
Основные преимущества
- Обеспечивают надежную защиту кабеля от повреждения во время монтажа и эксплуатации
- Не подвержены коррозии
- Удобны в установке
- Не образуют замкнутого металлического контура
- Имеют негорючий внутренний слой (кроме ПротекторФлекс® ВЗК-СТ)
- Термостойкие на протяжении всего срока эксплуатации
- Сохраняют механическую прочность на протяжении всего срока эксплуатации
- Предотвращают повреждения герметизирующих кап на торцах кабеля
02
Область
применения
Защита оболочки кабеля
Воронки ПРОТЕКТОРФЛЕКС® ВЗК предназначены для предотвращения повреждения оболочки кабеля при его затяжке в трубу и снижения механического воздействия кромки трубы на оболочку кабеля при эксплуатации кабельной линии (КЛ).
- Защищают оболочку кабеля при монтаже кабельной линии (КЛ)
- Снижают механическое воздействие кромки трубы на кабель в процессе эксплуатации КЛ
03 Номенклатура воронок ПРОТЕКТОРФЛЕКС® ВЗК
| Внешний диаметр D, мм | Кольцевая жесткость SN, кН/м2 | ||||||||
| 12 | 16 | 24 | 32 | 48 | 64 | 96 | |||
| Толщина стенки e, мм | |||||||||
| 63* | ПротекторФлекс® ВЗК-СТ, ВЗК-БК | ПротекторФлекс® ВЗК-ПРО | 3,2 | 3,5 | 4 | 4,3 | 4,9 | 5,4 | 6,1 |
| 75* | 3,8 | 4,2 | 4,7 | 5,2 | 5,9 | 6,4 | 7,2 | ||
| 90* | 4,6 | 5 | 5,7 | 6,2 | 7 | 7,7 | 8,7 | ||
| 110 | 5,6* | 6,1 | 6,9 | 7,6 | 8,6 | 9,4 | 10,6 | ||
| 125 | 6,3* | 6,9 | 7,9 | 8,6 | 9,8 | 10,7 | 12 | ||
| 140 | 7,1* | 7,8 | 8,8 | 9,6 | 10,9 | 11,9 | 13,5 | ||
| 160 | 8,1 | 8,9 | 10,1 | 11 | 12,5 | 13,6 | 15,4 | ||
| 180 | 9,1 | 10 | 11,3 | 12,4 | 14 | 15,3 | 17,3 | ||
| 200 | 10,1 | 11,1 | 12,6 | 13,8 | 15,6 | 17 | 19,3 | ||
| 225 | 11,4 | 12,5 | 14,2 | 15,5 | 17,6 | 19,2 | 21,7 | ||
| 250 | 12,7 | 13,9 | 15,7 | 17,2 | 19,5 | 21,3 | 24,1 | ||
* Производятся в однослойном исполнении
04 Нормативная документация
- ТУ 2248-004-34311042-2015
05
Пример формулировки для спецификации
или технического задания:
- Воронка ПРОТЕКТОРФЛЕКС® ВЗК-СТ 160 SN32 ТУ 2248-004-34311042-2015
Воронка полимерная термостойкая для защиты оболочки кабеля -
Воронка ПРОТЕКТОРФЛЕКС® ВЗК-БК 160 SN32 ТУ 2248-004-34311042-2015
Воронка полимерная термостойкая для защиты оболочки кабеля
06
Основные
характеристики
Монтаж
Монтаж воронок осуществляется простыми традиционными способами — сварка встык или при помощи электромуфт. В случае стесненных условий монтаж воронки может быть выполнен при помощи ручного экструдера.

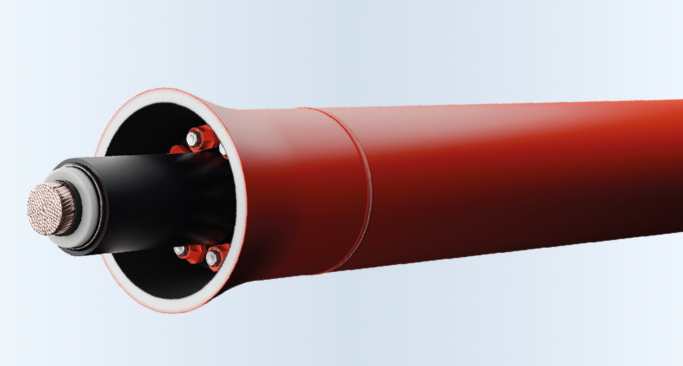

Сварка встык

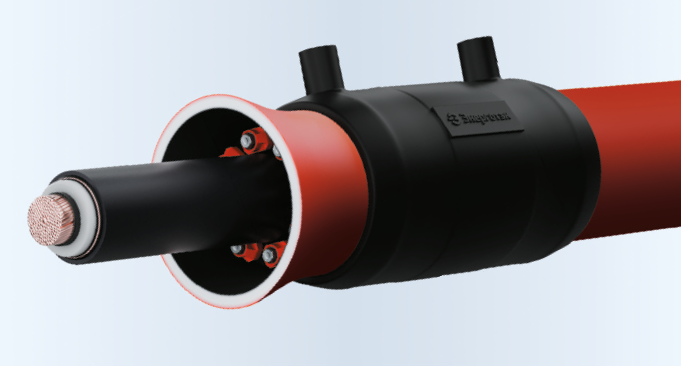

Сварка с применением электромуфт Применяются при монтаже труб:
- ПРОТЕКТОРФЛЕКС® СТ (СТ-ОМП)
- ПРОТЕКТОРФЛЕКС ® БК (БК-ОМП)
- ПРОТЕКТОРФЛЕКС® ПРО (ПРО-ОМП)
