Проектирование и поставка материалов для защиты кабельной линии для «Рязаньэнерго»

Город: Рязань Напряжение, кВ: 110 Год: 2021

Инжиниринговый центр Энерготэк завершил первый проект для «Рязаньэнерго» — одного из подразделений компании «Россети Центра и Приволжья». Эксперты Энерготэк спроектировали и поставили современную систему защиты кабельной линии Дягилевская ТЭЦ — ПС Ямская с подключением новой цифровой подстанции Развитие в городе Рязань. ПС Развитие — прогрессивный ультрасовременный центр подачи электропитания, работающий в Рязанской области. Планируется, что подстанция будет полностью автоматизирована — управление и диагностика будут выполняться в режиме реального времени из Центра управления сетями.

Задачи

Инженерами компании Энерготэк было проанализировано текущее состояние объекта и составлен список задач:

  • выполнить перерасчет уже функционирующего ТКР, коммуникации которого были проложены в железобетонных лотках с односторонним заземлением экрана кабеля;
  • максимально минимизировать расходы;
  • увеличить надежность, обеспечить ремонтопригодность КВЛ и повысить удобство ее обслуживания.

Решение

Для решения поставленных перед ними задач, эксперты Энерготэк выполнили следующий спектр работ:

  • произвели все необходимые расчеты: тепловые, механические;
  • выполнили расчет и составили проект полного цикла транспозиции;
  • приняли участие во всех стадиях разработки ПИР: от ТКР до составления исполнительных документов;
  • произвели замену железобетонных лотков для защиты кабельной линии на более современный вариант — полимерные трубы;
  • выполнили поставку всех необходимых материалов.

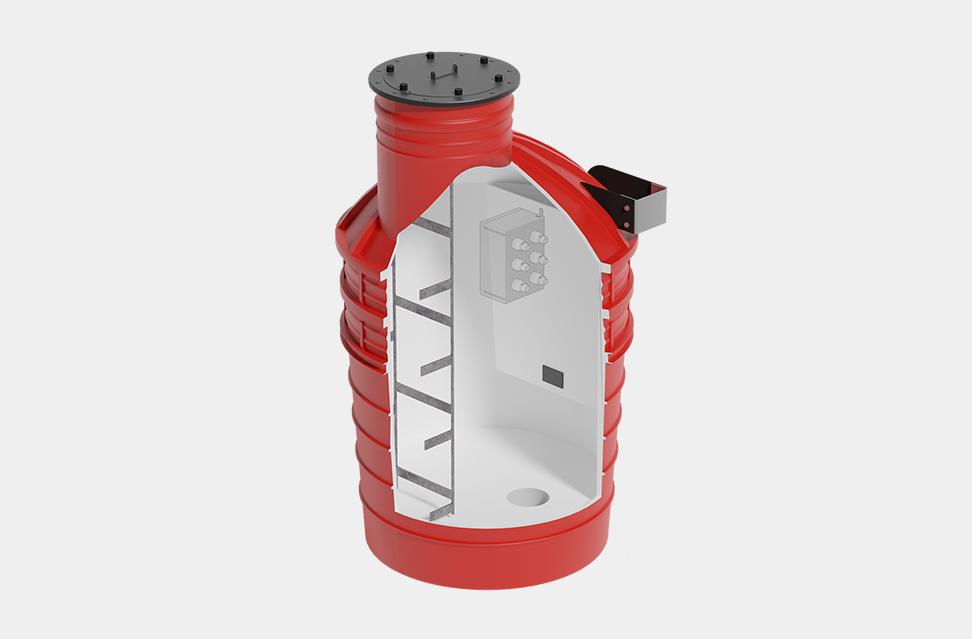

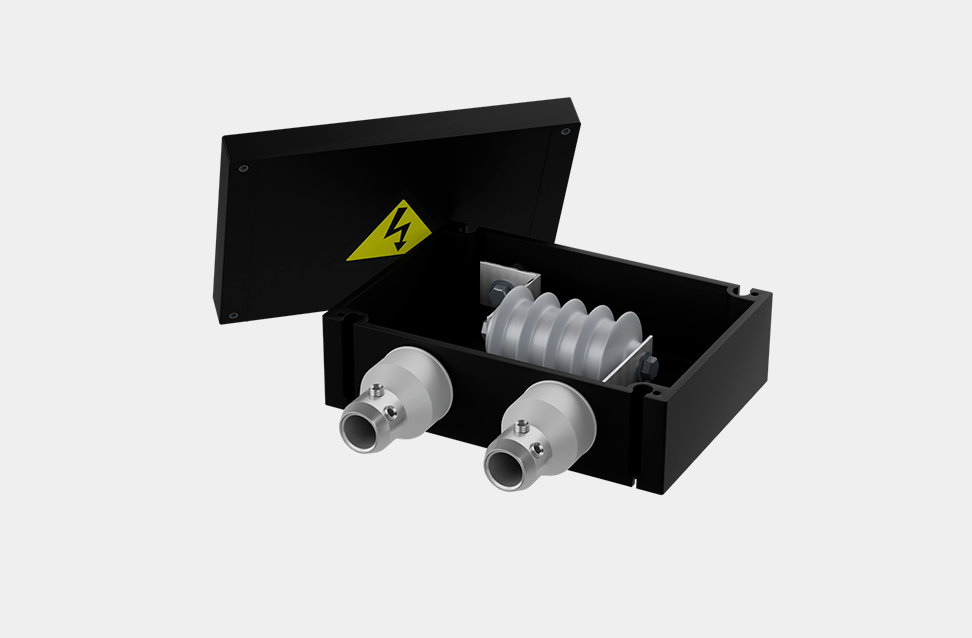

Для выполнения работ специалистами нашей компании была подобрана и использована следующая продукция:

Итоги и преимущества решения

Обратившись в нашу компанию, клиент получил важное преимущество в виде существенной экономии средств. Добиться этого удалось за счет:

  • Замены лотков из бетона на современные полимерные трубы. Наши эксперты принимали участие в каждом этапе проектирования КЛ, выполняли необходимые расчеты и совместно с заказчиком приняли решение сменить прокладку в железобетонных лотках на токопоисковые трубы ПротекторФлекс® БК-ОМП. Благодаря такому подходу удалось сэкономить на материалах и стоимости проводимых работ.
  • Исключения активных потерь в экранах кабеля и нагрева изоляции. Такого эффекта удалось достигнуть за счет использования транспозиции кабельных экранов. Это также позволило уменьшить сечение кабеля с 630 мм² до 500 мм². Это положительно повлияло на стоимость всего проекта.
  • Снижение эксплуатационных затрат. Их удалось достичь благодаря использованию труб ПротекторФлекс® БК-ОМП. Данное преимущество решения было выявлено во время испытаний в рамках приемо-сдаточных работ. Эксперты обнаружили, что кабельная оболочка имеет повреждения и выполнили оперативный локальный ремонт сети. Это позволило избежать возникновения дополнительных трат в процессе дальнейшей эксплуатации кабельной линии. На сроки реализации проекта этот инцидент никак не повлиял. Также этот факт не сказался на гарантии от производителя кабеля.
