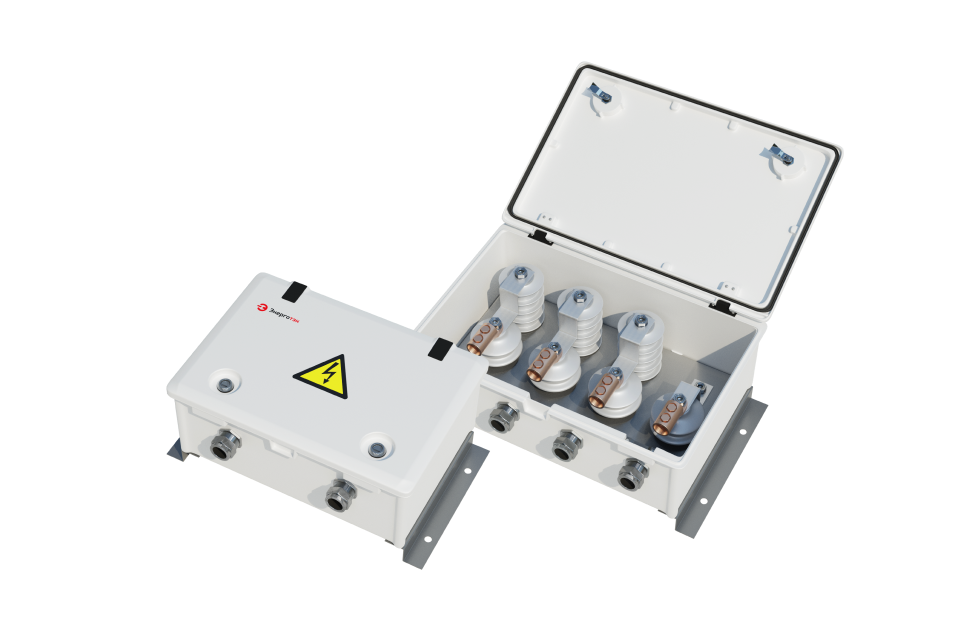

Коробки заземления концевые Энерготэк КЗП
Полимерные, антивандальные, коррозионностойкие, до 500 кВ
Для заземления экранов кабелей
Ограничитель перенапряжений
Электробезопасный полимерный герметичный корпус
Опорный изолятор
Кабельный ввод
Кабельный наконечнык
01
01 Описание
Показать чертежи
Скрыть чертежи
Коробки заземления концевые Энерготэк КЗП – это полимерные коробки заземления, выполненные из стеклоармированного материала, с размещенным внутри электротехническим оборудованием.
лет
0
+
Длительный срок эксплуатации
(не менее 50 лет)
(не менее 50 лет)
Основные преимущества
- Стеклоармированный антивандальный полимерный корпус
- Электробезопасный корпус, не требующий заземления
- Не подвержены коррозии
- Стойкие к УФ излучению
- Пожаробезопасное исполнение (выполнены из материала, стойкого к воздействию открытого пламени, категории ПВ-0)
- Степень защиты от пыли и влаги – IP65
- Модульная конструкция позволяет произвести отдельную замену комплектующих без необходимости замены всей коробки
02
02
Область
применения
Заземление экранов кабеля
Предназначены для заземления экранов по концам кабельных линий классов номинального напряжения от 6 до 500 кВ: для глухого заземления или заземления через ОПН.
03
03 Технические характеристики и номенклатура коробок заземления концевых Энерготэк КЗП
| Параметр |
Однофазные коробки заземления |
Трехфазные коробки заземления |
||
|---|---|---|---|---|
|
Энерготэк КЗП-О |
Энерготэк КЗП-О/ОПН-8,2-550 | Энерготэк КЗП-Т | Энерготэк КЗП-Т/ОПН-8,2-550 | |
| Описание | Коробка заземления концевая однофазная для глухого заземления экранов | Коробка заземления концевая однофазная для заземления экранов через ОПН | Коробка заземления концевая трехфазная для глухого заземления экранов | Коробка заземления концевая трехфазная для заземления экранов через ОПН |
| Пример формулировки для спецификации или технического задания | Коробка заземления ЭНЕРГОТЭК КЗП-О УХЛ1 ТУ 27.33.13-003- 39082310-2020 | Коробка заземления ЭНЕРГОТЭК КЗП-О/ ОПН-8,2-550 УХЛ1 ТУ 27.33.13-003- 39082310-2020 | Коробка заземления ЭНЕРГОТЭК КЗП-Т УХЛ1 ТУ 27.33.13-003- 39082310-2020 | Коробка заземления ЭНЕРГОТЭК КЗП-Т/ ОПН-8,2-550 УХЛ1 ТУ 27.33.13-003- 39082310-2020 |
| Габаритные размеры ДхШхВ*, мм | 570х350х243 | 660х400х243 | ||
| Масса, кг | 12,0 | 12,8 | 14,7 | 18,6 |
| Длительно допустимое переменное напряжение ОПН, кВ | - | 8,2 | - | 8,2 |
| Ток пропускной способности ОПН, А | - | 550 | - | 550 |
| Диапазон сечений подключаемых кабелей заземления, мм 2 |
35 ÷ 400 |
|||
| Степень защиты от механического удара |
IK 10 |
|||
| Степень защиты от пыли и влаги** |
IP65 |
|||
| Климатическое исполнение и категория размещения |
УХЛ1 |
|||
* Без учета выступающих частей (кабельных вводов).
** Возможно изготовление коробок заземления со степенью защиты IP68 для установки в колодцах.
04
04 Минимальный радиус изгиба труб
| Кольцевая жесткость SN, кН/м2 | Минимально допустимый радиус изгиба в зависимости от температуры при укладке | |||
|---|---|---|---|---|
| 125D | 125D | 125D | ||
| Менее 2 | 125D | 125D | 125D | |
| от 4 до 8 | 125D | 125D | 125D | |
| Более 16 | 125D | 125D | 125D | |
05
05 Комплект поставки
- Коробка заземления
- Крепежные пластины
- Кабельные наконечники в комплекте с термоусаживаемыми трубками
06
06
Пример формулировки для спецификации
или технического задания:
Коробка заземления
Наименование изделия
ЭНЕРГОТЭК
Торговое наименование
КЗП
Марка коробки заземления
-
Т
Трехфазное исполнение
/
ОПН
Наличие ОПН
-
8,2
Наибольшее рабочее напряжение ОПН
-
550
Ток пропускной способности ОПН
УХЛ1
Климатическое исполнение и категория размещения
ТУ 27.33.13-003-39082310-2020
Номер технических условий, по которым изготовлена продукция
- Коробка заземления ЭНЕРГОТЭК КЗП-Т/ОПН-8,2-550 УХЛ1 ТУ 27.33.13-003-39082310-2020
Коробка заземления трехфазная полимерная антивандальная коррозионностойкая с ОПН рабочим напряжением 8,2 кВ и током пропускной способности 550 А - Коробка заземления ЭНЕРГОТЭК КЗП-Т УХЛ1 ТУ 27.33.13-003-39082310-2020
Коробка заземления трехфазная полимерная антивандальная коррозионностойкая
- Коробка заземления ЭНЕРГОТЭК КЗП-О/ОПН-8,2-550 УХЛ1 ТУ 27.33.13-003-39082310-2020
Коробка заземления однофазная полимерная антивандальная коррозионностойкая с ОПН рабочим напряжением 8,2 кВ и током пропускной способности 550 А
- Коробка заземления ЭНЕРГОТЭК КЗП-О УХЛ1ТУ 27.33.13-003-39082310-2020
Коробка заземления однофазная полимерная антивандальная коррозионностойкая
07
07
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -60 до 60°С
Особенности монтажа
- Минимальная температура монтажа -15°С. Подключение кабелей производится внутри коробки при помощи кабельных наконечников
- Для обеспечения соосности подключаемых кабелей заземления сечением 185 мм2 и более необходимо применение узла выравнивания кабелей – Энерготэк ВК-О (для однофазных коробок) и Энерготэк ВК-Т (для трехфазных коробок)
