Система защиты кабеля на переходных пунктах<br>
<br>

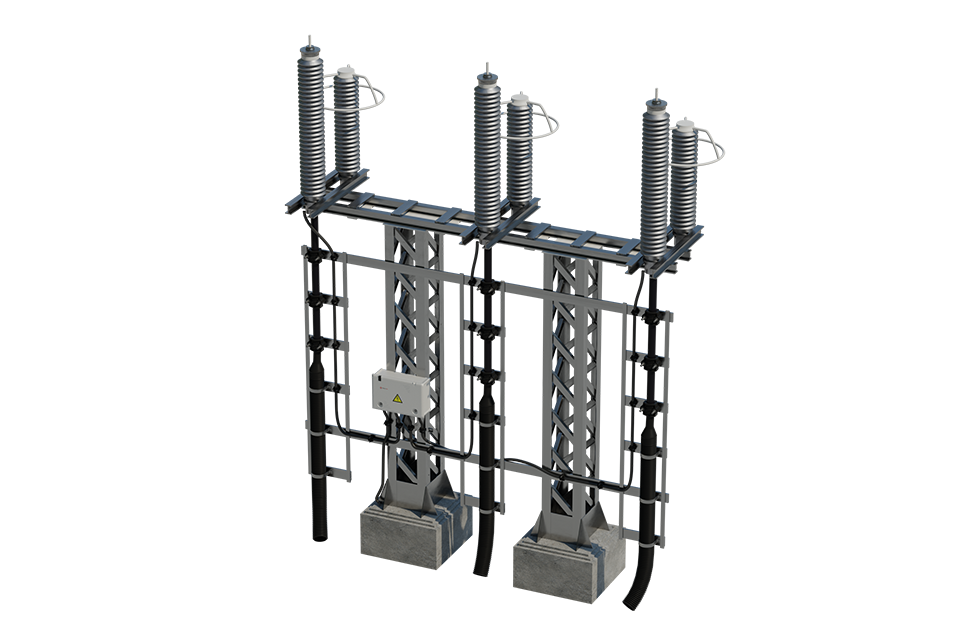

Комплексное решение для прокладки и защиты силовых кабелей в узлах перехода кабельной линии в воздушную

01

Переход Энерготэк КВЛ - комплексное решение для прокладки и защиты силовых кабелей напряжением до 500 кВ в узлах перехода кабельной линии в воздушную, а также на подъемах кабелей из земли на металлоконструкции. Предназначен для прокладки в грунте, а также на открытом воздухе в условиях воздействия УФ-излучения.

Основные преимущества

  1. Возможность применения на кабельных линиях любого класса напряжения
  2. Возможность применения при осуществлении перехода кабельной линии из траншеи, труб, ж/б лотков
  3. Обеспечивает надежную механическую защиту кабеля
  4. Трубы ПротекторФлекс® ПК, входящие в состав системы, обладают повышенной гибкостью
  5. Трубы ПротекторФлекс® ПК, входящие в состав системы, обладают высокой механической прочностью: кольцевая жесткость—6 кН/м²; сопротивление удару—легкие (код L).
  6. Кабельные крепления обеспечивают надежную фиксацию кабеля и исключают его смещение в процессе внешних и электродинамических воздействий
  7. Пожаробезопасное исполнение
  8. Обладает стойкостью к воздействию УФ-излучения
  9. Обладает стойкостью к коррозии
  10. Обладает стойкостью к химическиагрессивным средам (морская вода, кислоты, щелочи)
  11. Цветоустойчивость: не требуют дополнительного окрашивания в течение всего срока эксплуатации
  12. Термостойкость: элементы системы термостойкие в течение всего срока эксплуатации
  13. Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1, М1
02

02 Состав системы

  • Труба ПротекторФлекс® ПК
  • Крепления кабельные полимерные
  • Хомуты для крепления труб
  • Трубки термоусаживаемые
03

03 Рекомендации по выбору типоразмера перехода Энерготэк КВЛ

Система защиты кабеля на переходных пунктах Энерготэк КВЛ включает в себя весь необходимый комплект изделий для защиты кабеля и его крепления по металлоконструкциям переходного пункта.

Выбор перехода осуществляется на основании наружного диаметра кабеля. Диаметр трубы, размеры кабельных и трубных креплений, термоусаживаемых трубок определяется производителем.

Длина трубы, количество кабельных креплений и хомутов для труб зависит от конструкции переходных пунктов и определяется на стадии проектирования.

Номенклатура перехода Энерготэк КВЛ

Наименование Диапазон диаметров применяемых кабелей, мм Крепления кабельные полимерные с диапазоном диаметров обжимаемых кабелей, мм Трубы ПротекторФлекс® с наружным диаметром, мм Трубки термоусаживаемые с диаметрами рекомендуемой усадки, мм
Переход ЭНЕРГОТЭК КВЛ 66/90 66-90 66-90 160 55-165
Переход ЭНЕРГОТЭК КВЛ 90/110
90-110 85-110 200 70-225
Переход ЭНЕРГОТЭК КВЛ 110/140
110-140 110-140 250 105-295

04 Нормативная документация

  • ПУЭ 7 «Правила устройства электроустановок»
  • СТО 56947007-29.060.20.071-2011 «Силовые кабельные линии напряжением 110-500 кВ. Условия создания. Нормы и требования»
05

05 Пример формулировки для спецификации
или технического задания:

Переход ЭНЕРГОТЭК КВЛ 66/90 К9 D160-12
Система защиты кабеля на переходных пунктах кабельно-воздушных линий

06

06 Комплектующие

Трубы ПротекторФлекс® ПК

Гибкие гофрированные УФ-стойкие негорючие термостойкие, до 500 кВ

Для прокладки кабеля, где требуется повышенная гибкость труб и стойкость к УФ-излучению

Коробки заземления концевые Энерготэк КЗП

Полимерные, антивандальные, коррозионностойкие, до 500 кВ

Для заземления экранов кабелей

Провод Энерготэк ППС

Соединительный, гибкий, герметизированный, не распространяющий горение

Для вывода экранов однофазных кабелей

Крепления Энерготэк КО

Полимерные, не распространяющие горение, УФ-стойкие, стойкие к динамическим нагрузкам

Для жесткого крепления трубы или кабелей к опорным конструкциям

Оставить заявку
