Трубы ПРОТЕКТОРФЛЕКС® ПК
Гибкие УФ-стойкие негорючие термостойкие, до 500 кВ
Двухслойные негорючие термостойкие трубы из полимерного компаунда с гофрированным стойким к УФ-излучению внешним слоем и гладким внутренним слоем
01 Описание

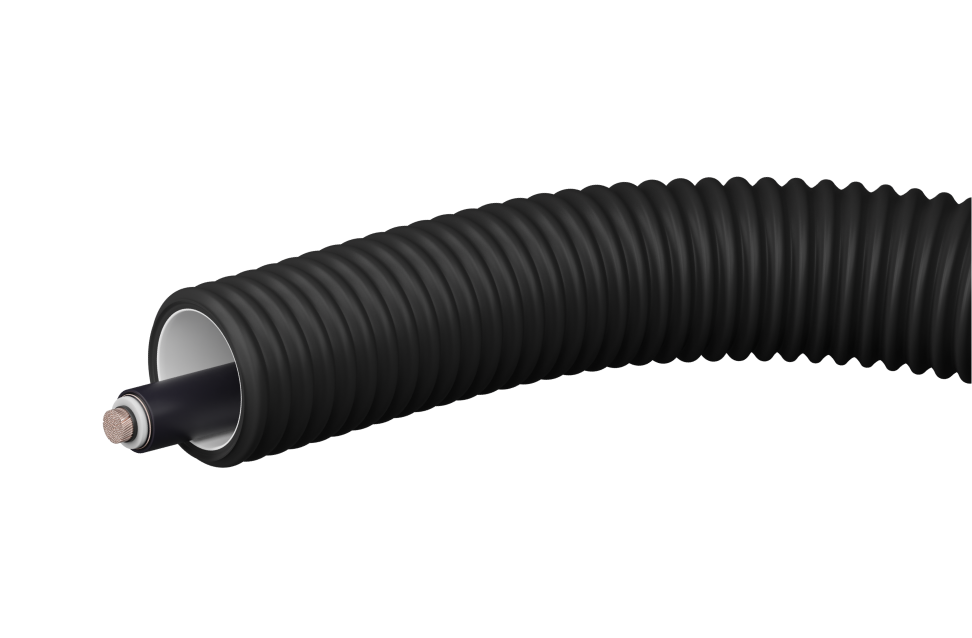

Скачать буклет (pdf 5 мб)ПРОТЕКТОРФЛЕКС® ПК – специализированные двухслойные негорючие термостойкие трубы повышенной гибкости из полимерного компаунда. Состоят из внутреннего и внешнего негорючих слоёв. Могут быть проложены, в том числе, на открытом воздухе, так как имеют необходимую защиту от УФ-излучения. Не подвержены распространению огня в случае возникновения внешнего возгорания.
Конструкция трубы:
- Внутренний слой: гладкий, негорючий
- Внешний слой: гофрированный, негорючий, повышенной УФ-стойкости
(не менее 50 лет)
Основные преимущества
- Негорючие
- Отличаются повышенной стойкостью к УФ-излучению
- Соответствуют требованиям ПУЭ
- Соединение с помощью стыковых или термоусаживаемых муфт
- Гибкие, позволяют создавать повороты кабельной линии на участках, где радиуса изгиба гладких труб недостаточно
- Термостойкие на протяжение всего срока эксплуатации
- Сохраняют механическую прочность на протяжении всего срока эксплуатации
02
Область
применения
Защита высоковольтных КЛ классов номинального напряжения
Предназначены для механической защиты высоковольтных кабельных линий до 500 кВ при их прокладке в условиях, где к трубам предъявляются требования повышенной гибкости, стойкости к УФ-излучению и негорючести.
Способы прокладки
- Траншейная прокладка
- Открытая прокладка
- По конструкциям
02
Основные
характеристики
Рабочая температура
- Длительно на весь срок службы от -70 °С до +110 °С
- Кратковременно до +180 °С
Строительная длина
Трубы поставляются прямыми отрезками длиной 6 м и 12 м или в бухтах согласованной длины до 100 м для диаметров труб до 200 мм. Трубы диаметром 200 мм и более поставляются прямыми отрезками длиной 6 м.
03 Номенклатура труб ПРОТЕКТОРФЛЕКС® ПК
|
Внешний диаметр трубы D,мм |
Кольцевая жесткость SN, кН/м2 | ||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | |
|
Внутренний диаметр трубы D, мм
|
|||||||
| 16* | 10,7 | - | - | - | - | ||
| 20* | 14,1 | - | - | - | - | ||
| 25* | 18,3 | - | - | - | - | ||
| 32* | 24,3 | - | - | - | - | ||
| 40* | 32,5 | - | - | - | - | ||
| 50* | 39,6 | - | - | - | - | ||
| 63 | 50,6* | 52 | - | - | |||
| 110 | 94* | 96 | |||||
| 160 | 142* | 139 | |||||
| 200 | 181* | 178 | - | ||||
| 250 | - | 218 | - | - | |||
| 315 | - | 276 | - | - | |||
| 400 | - | - | 348 | - | - | ||
| 500 | - | - | 435 | - | - | ||
| 630 | - | - | 548 | - | - | ||
* Производятся в однослойном исполнении.
04 Классификация труб ПРОТЕКТОРФЛЕКС® ПК
| Кольцевая жесткость SN, кН/м2 | |||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | |
| Сопротивление сжатию, Н | 250 | 450 | 750 | 1250 | |||
| Сопротивление удару | Легкие (Код L) | Нормальные (Код N) | Тяжелые (Код S) | ||||
| Сопротивление изгибу | Гибкие | Жесткие | |||||
04 Нормативная документация
- ТУ 2248-001-34311042-2015
05
Пример формулировки для спецификации
или технического задания:
- Труба ПРОТЕКТОРФЛЕКС® ПК 63 SN4 Т110°С ТУ 2248-001-34311042-2015
06 Комплектующие
Полимерные негорючие термостойкие
Предотвращают повреждения оболочки кабеля при его затяжке в трубу и снижают механическое воздействие кромки трубы на оболочку кабеля
Уплотнители ПРОТЕКТОРФЛЕКС® УВК-3
Полимерные герметичные термостойкие
Надежно герметизируют трубу с проложенными в ней кабелями и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены
Уплотнители ПРОТЕКТОРФЛЕКС® УВК
Полимерные герметичные термостойкие
Надежно герметизируют трубу с проложенным в ней кабелем и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены
Полимерные негорючие термостойкие
Позволяют создавать герметичное соединение термостойких защитных труб ПРОТЕКТОРФЛЕКС® с асбестоцементными трубами
Муфты труба – коробка ПРОТЕКТОРФЛЕКС® МТК
Полимерные коррозионностойкие УФ-стойкие герметичные
Предназначены для для ввода гофрированных труб ПРОТЕКТОРФЛЕКС® ПК в корпуса полимерных коробок Энерготэк КЭТ
Муфты труба – труба ПРОТЕКТОРФЛЕКС® МТТ
Полимерные коррозионностойкие УФ-стойкие герметичные
Предназначены для герметичного соединения гофрированных труб ПРОТЕКТОРФЛЕКС® ПК.
