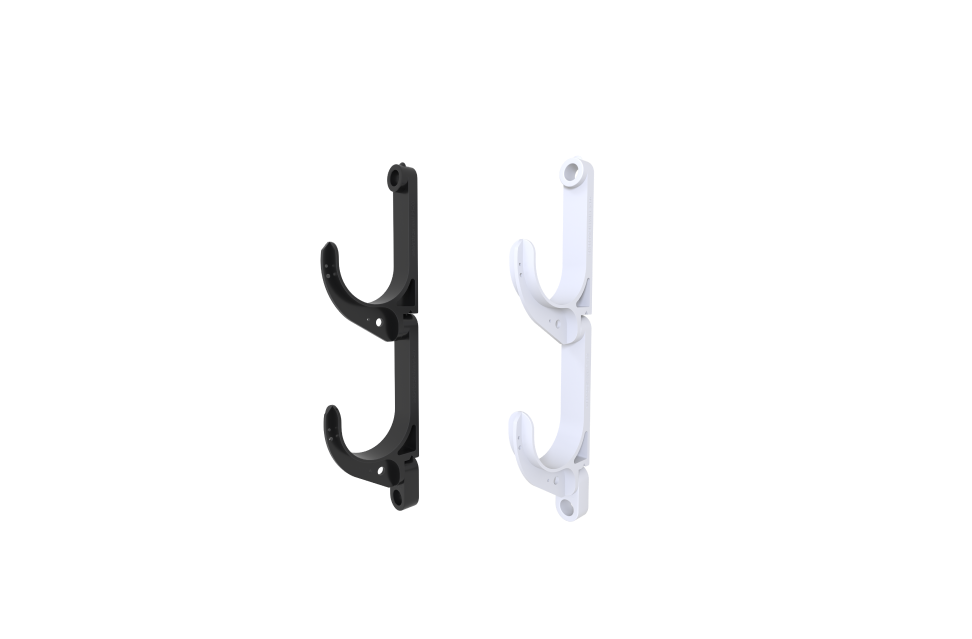

Крюки для крепления труб Энерготэк ККН
Полимерные коррозионностойкие УФ-стойкие
Применяются при прокладке кабельных линий при их прокладке по мостам, виадукам, путепроводам, в шахтах, подземных и наземных тоннелях.
01 Описание
Полимерная система для защиты низковольтных и слаботочных сетей на искусственных сооружениях (pdf 4.8 мб) Чертеж Энерготэк ККН (pdf 43.1 кб)Благодаря своей конструкции крюки надежно соединяются между собой, исключая возможность произвольного проворачивания в процессе эксплуатации. Конструкция крюков Энерготэк ККН состоит из крюков и фиксатора. При необходимости можно добавить крюк в систему или демонтировать его. Фиксатор ККН обеспечивает надежное крепление секции, состоящей из одного или нескольких крюков, к несущей конструкции.

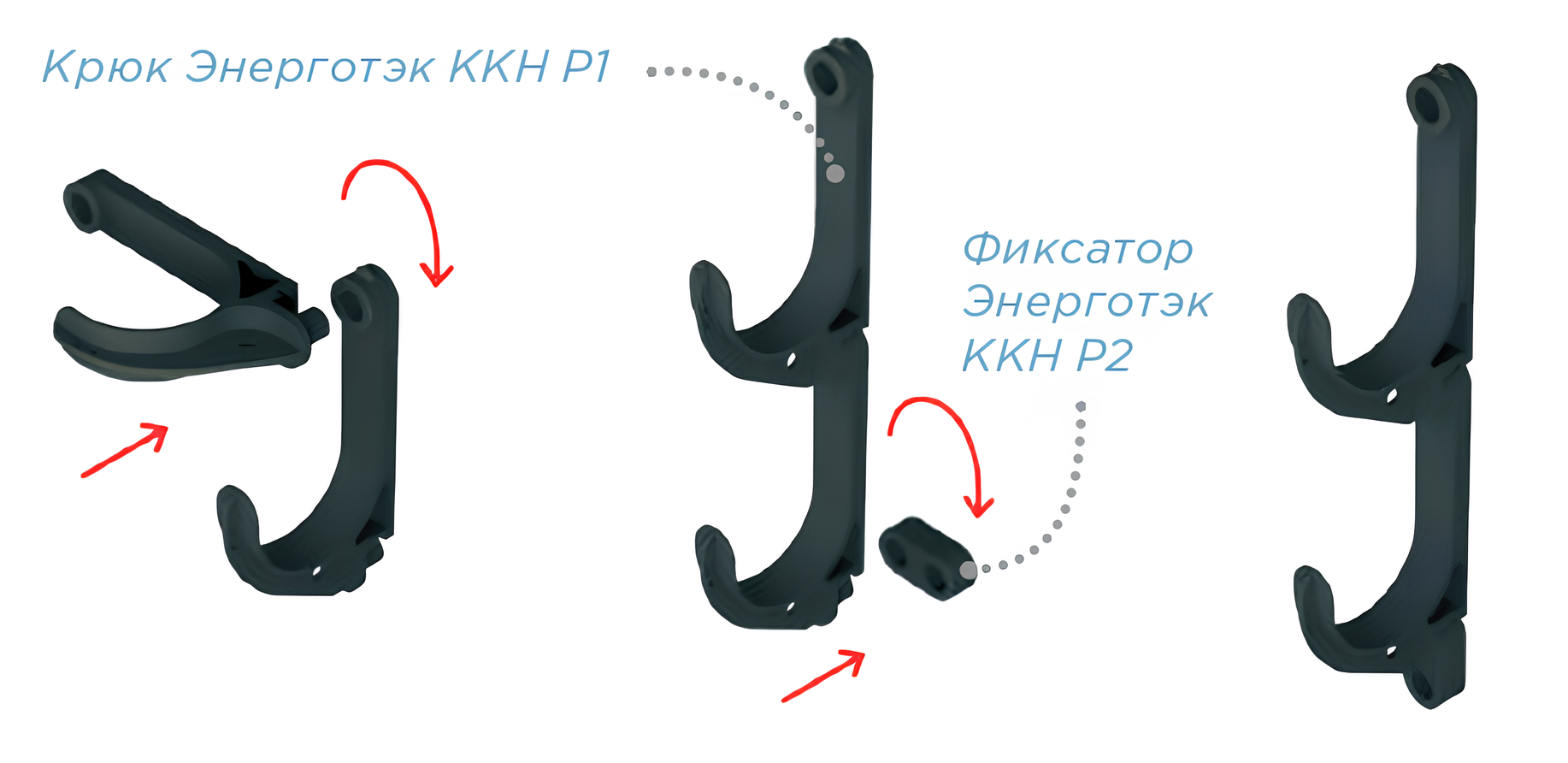

Схема сборки крюков Энерготэк ККН
(не менее 30 лет)
Основные преимущества
- Стойкость к коррозии
- Стойкость к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочь)
- Стойкость к УФ-излучению
- Обладают диэлектрическими свойствами: удельное объемное электрическое сопротивление составляет не менее 10<sup>15</sup> Ом·см
- Не требуют заземления
02
Область
применения
Подвесная прокладка кабельных линий
Предназначены для прокладки кабельных линий классов номинального напряжения до 500 кВ по мостам, виадукам, путепроводам, в шахтах, подземных и наземных тоннелях.
03 Номенклатура крюков Энерготэк ККН
| Наименование | Максимальный диаметр кабеля, мм |
Максимальная нагрузка, кг |
| Крюки Энерготэк ККН Р1-9 | 9 | 180 |
| Крюки Энерготэк ККН Р1-18 | 18 | 180 |
| Крюки Энерготэк ККН Р1-28 | 28 | 80 |
| Крюки Энерготэк ККН Р1-38 | 38 | 140 |
| Крюки Энерготэк ККН Р1-50 | 50 | 210 |
| Крюки Энерготэк ККН Р1-68 | 68 | 310 |
| Крюки Энерготэк ККН Р1-80 | 80 | 380 |
| Крюки Энерготэк ККН Р1-100 | 100 | 380 |
04 Нормативная документация
- ТУ 27.33.14-001-34311042-2017
05
Пример формулировки для спецификации
или технического задания:
- Крюк ЭНЕРГОТЭК ККН Р1-80 ТУ 27.33.14-001-34311042-2017
Крюк полимерный УФ-стойкий - Фиксатор ЭНЕРГОТЭК Р2 ТУ 27.33.14-001-34311042-2017
06
Основные
характеристики
Рабочая температура
- Длительно на весь срок службы трубы от -60 °С до +100 °С
