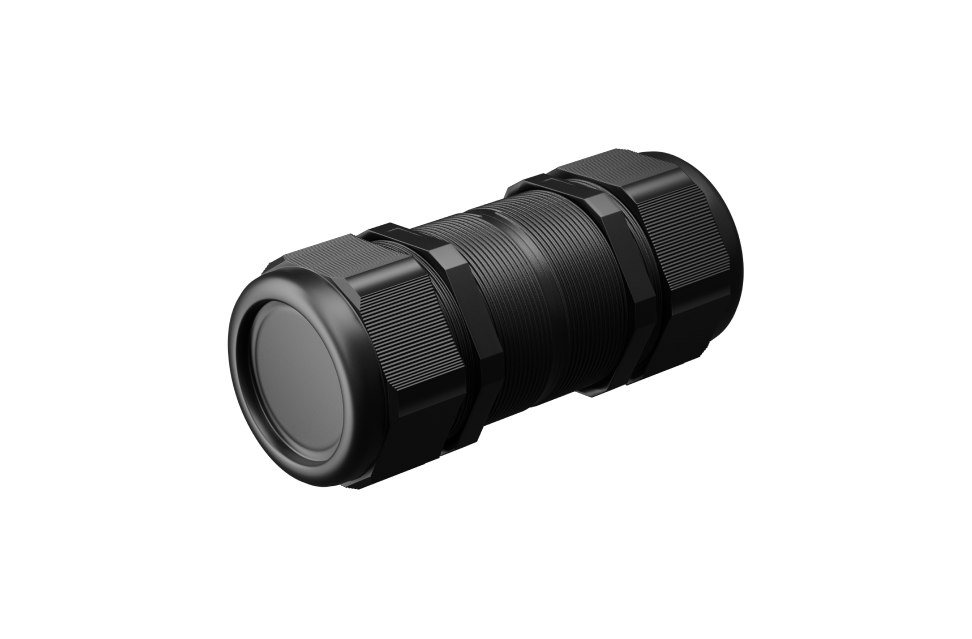

Муфты соединительные «труба – труба» 16-50
Полимерные, герметичные, УФ-стойкие
Для соединения труб с наружным диаметром до 50 мм
01
01 Описание
Каталог продукции 2026
(pdf 16 мб)
Раздел каталога муфт соединительных «труба – труба» 16-50
(pdf 92.7 кб)
BIM-модель муфт соединительных «труба – труба» (обн. 10.01.2022)
(zip 46.8 мб)
Показать чертежиСкрыть чертежи
Муфты соединительные «труба – труба» 16-50 обеспечивают герметичное соединение гофрированных труб ПЛ НГ.
Гайка уплотнительная имеет специальные стопорные насечки, предотвращающие произвольное развинчивание из-за вибраций в процессе эксплуатации.
- Гайка уплотнительная
- Уплотнительный элемент с защитной мембраной
- Корпус кабельного канала
лет
0
+
Длительный срок эксплуатации
(не менее 30 лет)
(не менее 30 лет)
Основные преимущества
- Стойкие к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочи и т.д.)
- Стойкие к УФ-излучению
- Обладают диэлектрическими свойствами: удельное объемное электрическое сопротивление не менее 1015 Ом*см
- Пожаробезопасные
- Обеспечивают герметичность соединения
- Степень защиты IP67 по ГОСТ 14254-2015
- Удобны при монтаже
02
02
Область
применения
Герметичное соединение гофрированных труб
Предназначены для герметичного соединения гофрированных труб ПЛ НГ.
03
03 Номенклатура муфт соединительных «труба – труба» 16-50
| Наименование | Наружный диаметр гофрированных труб (кабелей), мм | ||||||
|---|---|---|---|---|---|---|---|
| Муфта соединительная D16 | 16 | ||||||
|
Муфта соединительная D20 |
20 | ||||||
|
Муфта соединительная D25 |
25 | ||||||
|
Муфта соединительная D32 |
32 | ||||||
| Муфта соединительная D40 | 40 | ||||||
| Муфта соединительная D50 | 50 | ||||||
04
04
Пример формулировки для спецификации
или технического задания:
Муфта
Наименование изделия
соединительная
Назначение изделия
D50
Наружный диаметр соединяемых труб
Т100°С
Максимальная температура эксплуатации
- Муфта соединительная D50 Т100°С
Соединительная муфта «труба-труба» полимерная, герметичная, УФ-стойкая
05
05
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -60 до 100 °С
