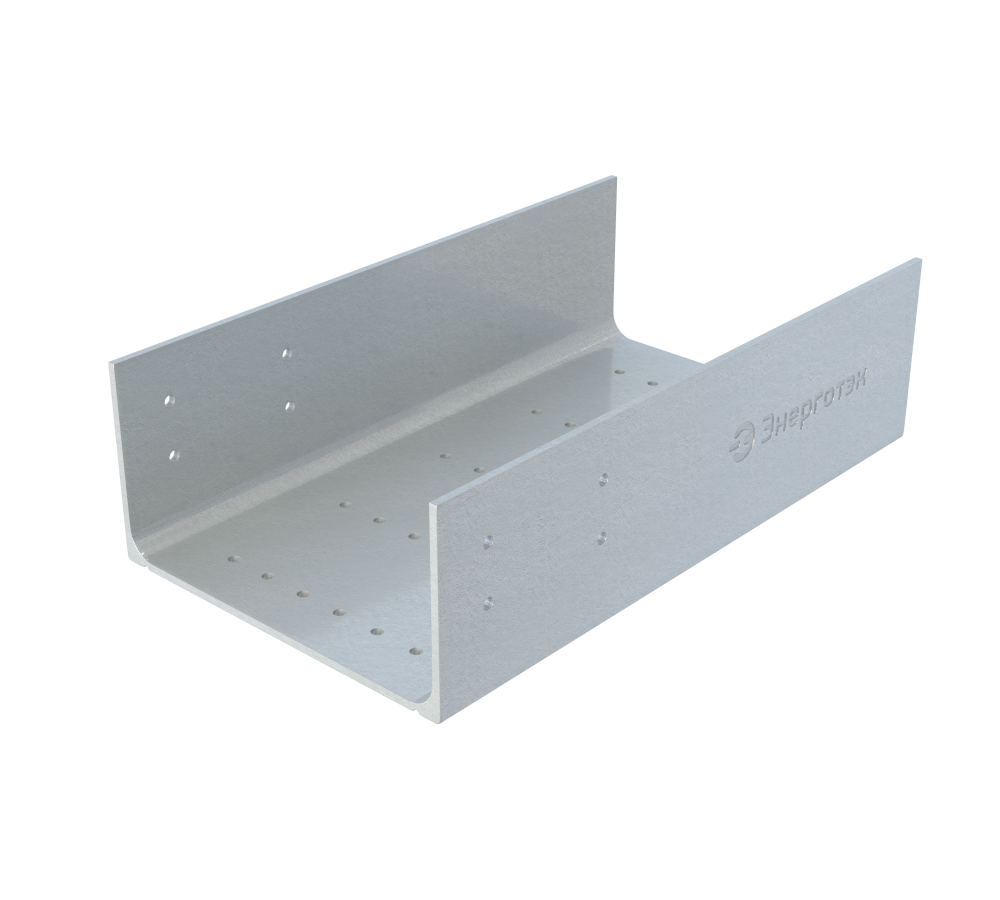

Полимерные стеклоармированные лотки Энерготэк перфорированные
Коррозионностойкие, УФ-стойкие, не распространяющие горение
Надежная и пожаробезопасная эксплуатация линий связи и кабельных линий
01 Описание
Полимерные стеклоармированные лотки Энерготэк надежнее, легче и прочнее традиционно применяемых оцинкованных лотков и лотков из нержавеющей стали.
Кабельные лотки Энерготэк перфорированного типа состоят из единого профиля с перфорацией основания лотка. Высота боковой стенки перфорированных кабельных лотков: 80 / 100 / 150 / 200 мм.
Кабельные лотки Энерготэк выполнены из специального стеклоармированного материала, не поддерживающего горение. Производятся в двух модификациях:
- ХС — химически стойкие
- ХС+ — повышенной химической стойкости
Модификация лотков определяется степенью агрессивности окружающей среды, ее химическим составом, а также требуемой температурой эксплуатации.
За счет уникальных свойств материала кабельные лотки Энерготэк не подвержены коррозии на протяжении всего срока эксплуатации и обладают повышенной стойкостью к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочь и т.д.), а также стойкостью к длительному воздействию УФ-излучения.
(не менее 30 лет)
Основные преимущества
- Не распространяют горение
- Стойкие к коррозии
- Стойкие к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочь и т.д.)
- Стойкие к УФ-излучению
- Стойкие к образованию грибка и плесени
- Пожаробезопасное исполнение
- Не подвержены остаточной деформации
- Обладают диэлектрическими свойствами
- Не требуют заземления
- Выдерживают до 329 кг/м несущей нагрузки
- Удобны в монтаже
02
Область
применения
Защита кабельных линий и линий связи
Предназначены для прокладки и механической защиты кабельных линий и линий связи в условиях воздействия УФ-излучения, агрессивных и химически активных сред (морская вода, кислоты, щелочь и т.д.). Лотки перфорированного типа рекомендуются для кабельных трасс при риске образования влаги и конденсата внутри лотка.
Соответствуют требованиям нормативной документации:
- ГОСТ Р 53313-2009
- ГОСТ Р 52868-2007
- ТУ 27.33.13-002-39082310-2020
03
Основные
характеристики
Температура эксплуатации
- От -60 до +50 ̊С — модификация ХС
- От -60 до +85 ̊С — модификация ХС+
Основные характеристики
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1, М
- Обладают диэлектрическими свойствами: удельное объемное электрическое сопротивление не менее 1015 Ом·см
- Средний коэффициент линейного теплового расширения в минимальном интервале температур: 5-14 · 10-6 К-1
- Обладают высокими физико-механическими свойствами: выдерживают до 329 кг/м несущей нагрузки
- Модульная конструкция: возможность создания трассы любой конфигурации за счет использования переходных и поворотных элементов
- Нет необходимости обработки мест реза и соединения при монтаже и в процессе эксплуатации
Особенности монтажа
Уникальные комплектующие для монтажа кабельных лотков Энерготэк позволяют проложить кабельную трассу любой конфигурации. Для организации вертикальных и горизонтальных поворотов применяются поворотные пластины. Сборка поворотных элементов осуществляется во время монтажа кабельной трассы, что позволяет компенсировать неточности проектирования и регулировать угол по месту. Для организации Т-образных и Х-образных соединительных элементов используются угловая соединительная пластина и крышка к ней.
Поворотные элементы кабельных лотков в сборе с применением соедительных поворотных пластин, угловой соединительной пластины и крышки к ней
Кабельные лотки Энерготэк легко поддаются механической обработке по месту и не требуют дополнительной защиты мест реза и отверстий. Специальное оборудование не требуется.
Технические характеристики
| Показатель | Значение |
| Предел прочности при растяжении, МПа, не менее | 320 |
| Модуль упругости при растяжении, МПа, не менее | 23 |
| Предел прочности при изгибе, МПа, не менее | 300 |
| Модуль упругости при изгибе, МПа, не менее | 12 |
| Средний коэффициент линейного теплового расширения в минимальном интервале температур, 10-6 град-1 | 5 - 4 |
| Интервал рабочих температур, °С | от -60 до +85 |
| Стойкость к удару, Дж | 20 |
| Коэффициент теплопроводности, Вт/м2 | 0,25 - 0,4 |
| Удельное объёмное электрическое сопротивление, Ом×см, не менее | 1011 |
| Удельное поверхностное электрическое сопротивление, Ом, не менее | 108 |
| Диэлектрическая проницаемость при частоте 106 Гц, не более | 4,5 |
| Стойкость к горению, категория | ПВ-0 |
| Стойкость к УФ-излучению, лет, не менее | 20 |
| Стойкость к коррозии, лет, не менее | 30 |
| Срок эксплуатации лотков, лет, не менее | 30 |
| Расчетная нагрузка, кг/пог. м | 329 |
04 Номенклатура лотков Энерготэк перфорированного типа
| № | Наименование | Ширина, мм | Высота, мм | Длина, мм |
|---|---|---|---|---|
| 1 | Лоток стеклоармированный ПК-3 60х60 | 60 | 60 | 3000 |
| 2 | Лоток стеклоармированный ПК-3 100х80 | 100 | 80 | 3000 |
| 3 | Лоток стеклоармированный ПК-3 200х80 | 200 | 80 | 3000 |
| 4 | Лоток стеклоармированный ПК-3 300х80 | 300 | 80 | 3000 |
| 5 | Лоток стеклоармированный ПК-3 400х80 | 400 | 80 | 3000 |
| 6 | Лоток стеклоармированный ПК-6 60х60 | 60 | 60 | 6000 |
| 7 | Лоток стеклоармированный ПК-6 100х80 | 100 | 80 | 6000 |
| 8 | Лоток стеклоармированный ПК-6 200х80 | 200 | 80 | 6000 |
| 9 | Лоток стеклоармированный ПК-6 300х80 | 300 | 80 | 6000 |
| 10 | Лоток стеклоармированный ПК-6 400х80 | 400 | 80 | 6000 |
| 11 | Лоток стеклоармированный ПК-3 100х100 | 100 | 100 | 3000 |
| 12 | Лоток стеклоармированный ПК-3 200х100 | 200 | 100 | 3000 |
| 13 | Лоток стеклоармированный ПК-3 300х100 | 300 | 100 | 3000 |
| 14 | Лоток стеклоармированный ПК-3 400х100 | 400 | 100 | 3000 |
| 15 | Лоток стеклоармированный ПК-3 200х200 | 200 | 200 | 3000 |
| 16 | Лоток стеклоармированный ПК-3 500х150 | 500 | 150 | 3000 |
| 17 | Лоток стеклоармированный ПК-6 100х100 | 100 | 100 | 6000 |
| 18 | Лоток стеклоармированный ПК-6 200х100 | 200 | 100 | 6000 |
| 19 | Лоток стеклоармированный ПК-6 300х100 | 300 | 100 | 6000 |
| 20 | Лоток стеклоармированный ПК-6 400х100 | 400 | 100 | 6000 |
| 21 | Лоток стеклоармированный ПК-6 200х200 | 200 | 200 | 6000 |
| 22 | Лоток стеклоармированный ПК-6 500х150 | 500 | 150 | 6000 |
05 Комплект поставки
Крышки кабельных лотков, накладки к ним и прижимные скобы являются отдельными элементами системы и заказываются дополнительно.
06
Пример формулировки для спецификации
или технического задания:
- Лоток стеклоармированный Энерготэк ПК-3 60х60 ХС+ НГ УХЛ1 T85 ̊C ТУ 27.33.13-002-39082310-2020
07 Комплектующие
Разделители для кабельных лотков
Предназначены для разделения кабелей внутри кабельных лотков
Прижимные скобы для кабельных лотков
Предназначены для фиксации крышек на кабельных лотках
Пластины соединительные поворотные
Предназначены для организации вертикальных и горизонтальных поворотов кабельных эстакад
Пластины соединительные прямолинейные
Предназначены для соединения кабельных лотков друг с другом
