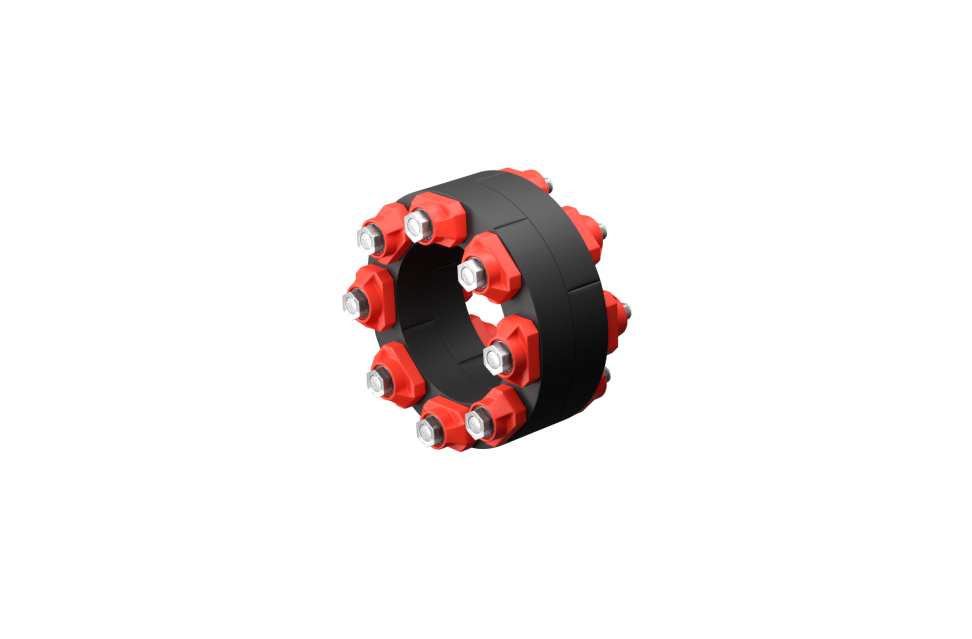

Уплотнители ПротекторФлекс® УВК
Полимерные герметичные термостойкие
Для герметизации одного кабеля в трубе
01 Описание
Уплотнители ПРОТЕКТОРФЛЕКС® УВК применяются при монтаже высоковольтных кабелей в трубах. Состоят из однотипных элементов и имеют звеньевую структуру. Конструкция является разборной, что позволяет произвести монтаж уплотнителей по месту без предварительной установки.
(не менее 50 лет)
Основные преимущества
- Обеспечивают герметичность трубы с проложенным в ней кабелем (степень защиты IP68 по ГОСТ 14254-2015)
- Имеют разборную конструкцию, предполагающую многоразовое использование
- Позволяют центрировать кабель в трубе, защищая его оболочку от механических повреждений
- Длительно допустимая рабочая температура от -45 до 110 °С
- Не подвержены коррозии
- Не образуют замкнутый металлический контур
- Монтаж осуществляется по месту без предварительной установки
- Упругие элементы выполнены из термостойкого эластомера
- Металлические элементы выполнены из нержавеющей стали
- Удобны в установке
02
Область
применения
Надежная герметизация и защита оболочки кабеля
Предназначены для герметизации пространства между кабелем и трубой. Применение уплотнителя позволяет исключить заполнение труб грунтовыми водами и их заиливание, а также обеспечить возможность беспрепятственного извлечения кабеля с целью его ремонта или замены.
- Обеспечивают герметичность трубы с проложенным в ней кабелем (степень защиты IP68 по ГОСТ 14254)
- Позволяют центрировать кабель в трубе, защищая его оболочку от механических повреждений
Содержатся в ТСН-2001
В соответствии с приказом Комитета г. Москвы по ценовой политике в строительстве и государственной экспертизе проектов № МКЭ-ОД/21-79 от 19 октября 2021 года содержатся в базе сметных нормативов ТСН-2001, шифры ресурса: 1.12-5-1142 — 1.12-5-1157.
03 Номенклатура уплотнителей кабеля ПротекторФлекс® УВК*
| Наименование уплотнителя | Наружный диаметр трубы D, мм |
|
Уплотнитель кабеля ПротекторФлекс® УВК 75 |
75 |
| Уплотнитель кабеля ПротекторФлекс® УВК 90 | 90 |
| Уплотнитель кабеля ПротекторФлекс® УВК 110 | 110 |
| Уплотнитель кабеля ПротекторФлекс® УВК 125 | 125 |
| Уплотнитель кабеля ПротекторФлекс® УВК 140 | 140 |
| Уплотнитель кабеля ПротекторФлекс® УВК 160 | 160 |
| Уплотнитель кабеля ПротекторФлекс® УВК 180 | 180 |
| Уплотнитель кабеля ПротекторФлекс® УВК 200 | 200 |
| Уплотнитель кабеля ПротекторФлекс® УВК 225 | 225 |
*В случае необходимости изготовления изделия с нестандартными габаритами внешний вид и конструкция уплотнителя может отличаться от приведенного в каталоге
04 Нормативная документация
- ТУ 2531-001-34311042-2015
05
Пример формулировки для спецификации
или технического задания:
- Уплотнитель кабеля ПРОТЕКТОРФЛЕКС® УВК 225 ТУ 2531-001-34311042-2015
Уплотнитель кабеля полимерный герметичный термостойкий
06
Основные
характеристики
Рабочая температура
- Длительно допустимая рабочая температура от –45 °С до +110 °С
Особенности монтажа
- Монтаж представляет собой поочередное и равномерное затягивание болтовых соединений каждого из звеньев, что приводит к расширению уплотнителя и заполнению пространства между кабелем и трубой.
