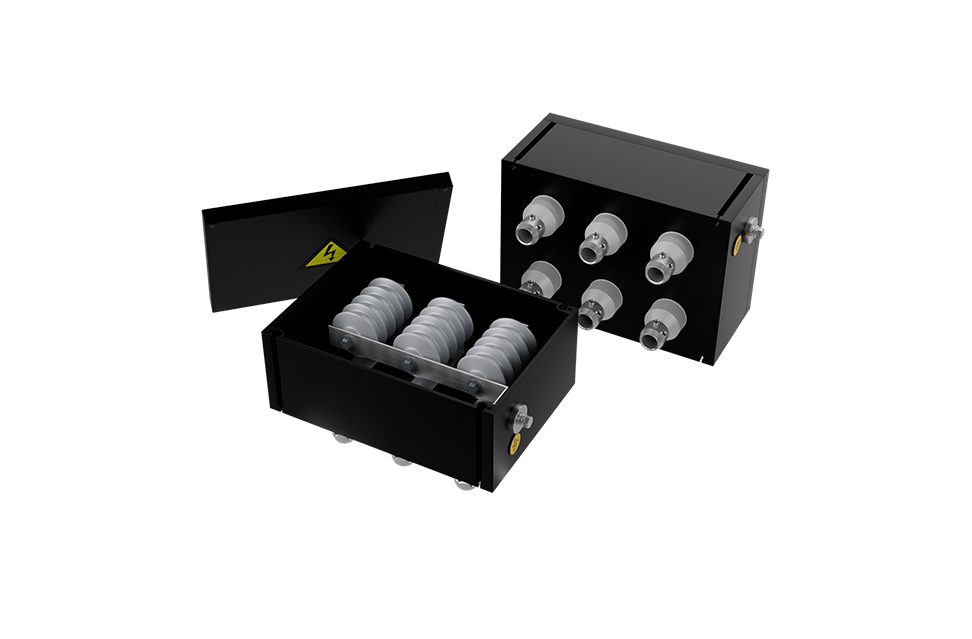

Коробки транспозиции трехфазные Энерготэк КТП-Т
Полимерные, герметичные, до 500 кВ
Эффективная защита кабелей от наведенных токов и вызванных ими потерь мощности
01 Описание
Каталог cистем защиты высоковольтных кабельных линий (pdf 6.3 мб) BIM-модель коробки и колодца (zip 46.8 мб) Раздел каталога систем защиты высоковольтных кабельных линий (pdf 185 кб) Чертеж Энерготэк КТП-Т_3МЛ (pdf 72.5 кб) Чертеж Энерготэк КТП-Т_ОПН-8,2-550 (pdf 81.9 кб)Трехфазные пластиковые коробки ЭНЕРГОТЭК предназначены для транспозиции экранов кабелей классов напряжения от 6 до 500 кВ и для защиты внешних оболочек этих кабелей ограничителями перенапряжений (ОПН). Пластиковый корпус коробок не подвержен коррозии, не требует заземления, гарантирует электробезопасность персонала даже в условиях низкого качества контуров заземления.
(не менее 50 лет)
Основные преимущества
- Компактное техническое решение
- Малый вес
- Электробезопасный корпус, не требующий заземления
- 100% стойкость к коррозии
- Огнестойкость
- Герметичность, достаточная для работы под водой
- Монтаж без вскрытия коробок
- Испытания кабелей постоянным напряжением 10 кВ без отключения ОПН
02
Область
применения
Транспозиция экранов кабелей классов номинального напряжения
Предназначены для транспозиции экранов кабелей классов напряжения от 6 до 500 кВ и для защиты внешних оболочек этих кабелей ограничителями перенапряжений (ОПН).
Устанавливаются:
- в специальных полимерных колодцах транспозиции ПРОТЕКТОРФЛЕКС® ПКЭТ
- в бетонных колодцах типа ККС
- в муфтовых колодцах
- в кабельных тоннелях
- на конструкциях эстакад
- другими согласованными способами
Возможна поставка на объекты полностью собранных узлов транспозиции, включающих колодец транспозиции ПРОТЕКТОРФЛЕКС® ПКЭТ и трехфазная коробка, установленная в колодце.
Для быстрой установки коробок транспозиции в бетонных колодцах ККС и их надежной фиксации без необходимости сверления тела колодца рекомендуется приобретать монтажную раму
Монтажная рама РМ-Т для установки коробок транспозиции03 Номенклатура трехфазных коробок транспозиции ЭНЕРГОТЭК КТП-Т
| № | Наименование коробки | Описание |
| 1 | ЭНЕРГОТЭК КТП-Т/ОПН-8,2-550 |
Коробка транспозиции полимерная трехфазная с ОПН рабочим напряжением 8,2 кВ и током пропускной способности 550 А |
| 2 | ЭНЕРГОТЭК КТП-Т/ЗМЛ | Коробка транспозиции полимерная трехфазная без ОПН для заземления экранов в местах сопряжения соседних циклов |
04 Нормативная документация
- ТУ 3599-027-56227313-2017
05
Пример формулировки для спецификации
или технического задания:
- Коробка ЭНЕРГОТЭК КТП-Т/ОПН-8,2-550 ТУ 3599-027-56227313-2017
Коробка транспозиции трехфазная полимерная герметичная с ОПН рабочим напряжением 8,2 кВ и током пропускной способности 550 А - Коробка ЭНЕРГОТЭК КТП-Т/ЗМЛ ТУ 3599-027-56227313-2017к
Коробка транспозиции для заземления экранов между циклами транспозиции трехфазная полимерная герметичная
06
Основные
характеристики
- Габаритные размеры ВхШхГ, мм: 190×420×300
- Масса, кг, не более: 17
-
Степень защиты от пыли и влаги: IP68 по
ГОСТ 14254–2015
Климатическое исполнение коробок: УХЛ, категория 1- Срок эксплуатации, лет: не менее 50
