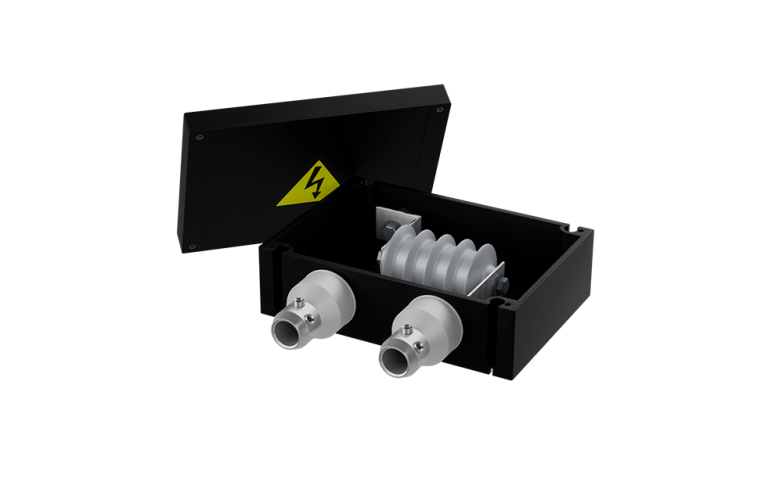

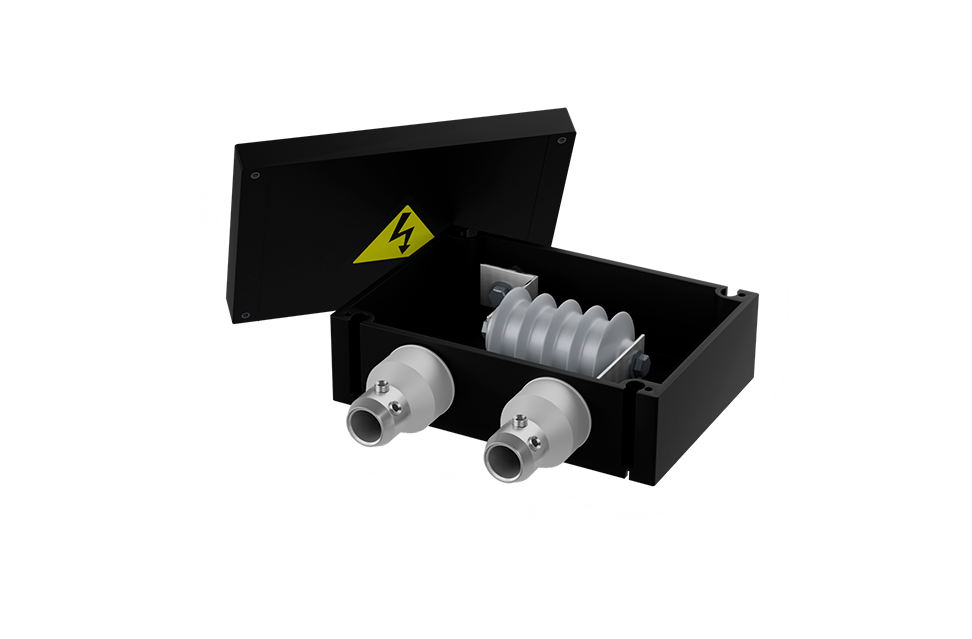

Коробки транспозиции однофазные Энерготэк КТП-О
Полимерные, герметичные, до 500 кВ
Эффективная защита кабелей от наведенных токов и вызванных ими потерь мощности
01 Описание
Каталог cистем защиты высоковольтных кабельных линий (pdf 6.3 мб) BIM-модель коробки и колодца (обн. 10.01.2022) (zip 46.8 мб) Раздел каталога систем защиты высоковольтных кабельных линий (pdf 185 кб) Чертеж Энерготэк КТП-О_ЗМЛ (pdf 62.7 кб) Чертеж Энерготэк КТП-О_ОПН-8,2-550 (pdf 66 кб)Комплект из трех однофазных коробок транспозиции — надежная альтернатива применению традиционных трехфазных коробок. За счет отделения трех фаз ОПН друг от друга применение однофазных коробок транспозиции снижает стоимость, объёмы и сроки ремонта, что в свою очередь минимизирует время простоя в случае аварии на кабельной линии.
Пластиковый корпус не подвержен коррозии и не требует заземления. Гарантирует электробезопасность персонала даже в условиях низкого качества контуров заземления.
(не менее 50 лет)
Основные преимущества
- Низкая стоимость ремонта по причине отделения трех фаз друг от друга
- Компактное техническое решение
- Малый вес
- Электробезопасный корпус, не требующий заземления
- 100% стойкость к коррозии
- Огнестойкость
- Герметичность, может работать под водой
- Монтаж без вскрытия коробок
- Испытания кабелей постоянным напряжением 10 кВ без отключения ОПН
02
Область
применения
Транспозиция экранов кабелей классов номинального напряжения
Предназначены для транспозиции экранов кабелей классов напряжения от 6 до 500 кВ и для защиты внешних оболочек этих кабелей ограничителями перенапряжений (ОПН).
Устанавливаются:
- в полимерных колодцах транспозиции ПРОТЕКТОРФЛЕКС® ПКЭТ
- в бетонных колодцах типа ККС
- в муфтовых колодцах
- в кабельных тоннелях
- на конструкциях эстакад
- другими согласованными способами
Возможна поставка полностью собранных узлов транспозиции, включающих колодец транспозиции ПРОТЕКТОРФЛЕКС® ПКЭТ и комплект из трех однофазных коробок, установленных в колодце.
Для быстрой установки коробок транспозиции в бетонных колодцах ККС и их надежной фиксации без необходимости сверления тела колодца рекомендуется приобретать монтажную раму
Монтажная рама РМ-О для установки коробок транспозиции
03 Номенклатура однофазных коробок транспозиции ЭНЕРГОТЭК КТП-О
| № | Наименование коробки | Описание |
| 1 | Коробки ЭНЕРГОТЭК КТП-О/ОПН-8,2-550 |
Коробка транспозиции полимерная однофазная с ОПН рабочим напряжением 8,2 кВ и током пропускной способности 550 А |
| 2 | Коробки ЭНЕРГОТЭК КТП-О/ЗМЛ |
Коробка транспозиции полимерная однофазная без ОПН для заземления экранов в местах сопряжения соседних циклов |
04 Нормативная документация
- ТУ 3599-027-56227313-2017
05
Пример формулировки для спецификации
или технического задания:
- Коробка ЭНЕРГОТЭК КТП-О/ОПН-8,2-550 ТУ 3599-027-56227313-2017
Коробка транспозиции для заземления экранов между циклами транспозиции однофазная полимерная герметичная - Коробка ЭНЕРГОТЭК КТП-О/ЗМЛ ТУ 3599-027-56227313-2017
Коробка транспозиции однофазная полимерная герметичная с ОПН рабочим напряжением 8,2 кВ и током пропускной способности 550 А
06
Основные
характеристики
- Габаритные размеры ВхШхГ, мм: 110×300×210
- Масса, кг, не более: 6
- Степень защиты от пыли и влаги: IP68 по ГОСТ 14254–2015
- Климатическое исполнение: УХЛ, категория 1
- Срок эксплуатации, лет: не менее 50
- Комплектация: поставляются комплектом из трех штук. Возможен заказ резерва
