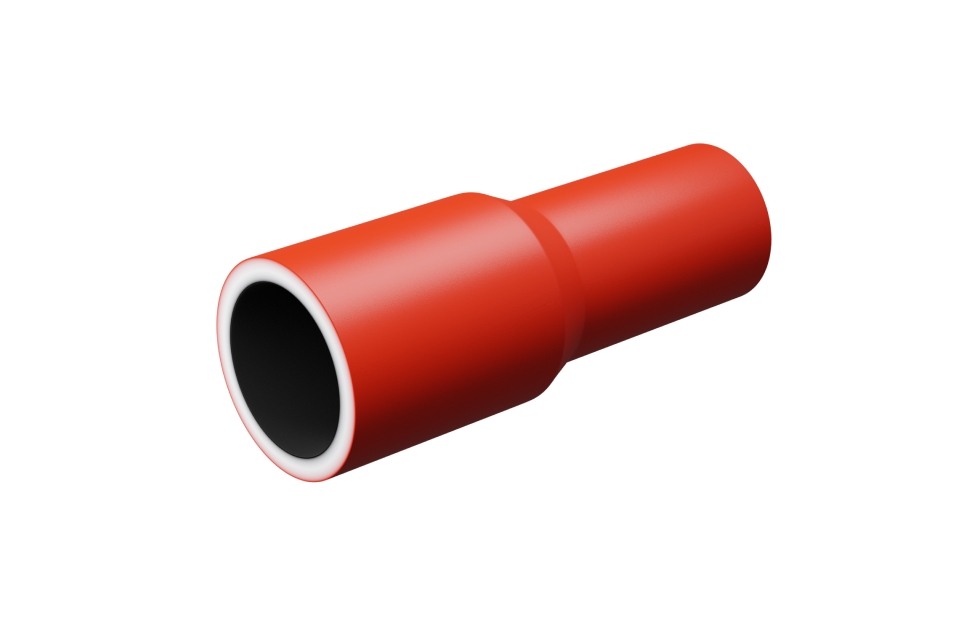

Переходы ПРОТЕКТОРФЛЕКС® ТАП
Полимерные негорючие термостойкие
Позволяют создавать герметичное соединение термостойких защитных труб ПРОТЕКТОРФЛЕКС® с асбестоцементными трубами
01 Описание
ПРОТЕКТОРФЛЕКС® ТАП – трубный переход с полимерной трубы на раструбное соединение с асбестоцементной (АСБ) трубой.
Соединение с трубой ПРОТЕКТОРФЛЕКС® происходит при помощи типовой сварки встык. Затем в раструб заводится АСБ труба с последующей герметизацией места соединения при помощи термоусаживаемой муфты. Переход обеспечивает надёжное механическое соединение с АСБ трубой и сохраняет существующую герметичность кабелевода.
(не менее 50 лет)
Основные преимущества
- Термостойкие
- Обеспечивают герметичное соединение с АСБ трубами
- Выполнены из полимерного компаунда повышенной термостойкости
- Не подвержены коррозии
- Срок эксплуатации изделия – 50 лет
- Сохраняют механическую прочность на протяжении всего срока эксплуатации
02
Область
применения
Организация перехода с АСБ трубами
Негорючий термостойкий переход ПРОТЕКТОРФЛЕКС® ТАП предназначен для организации герметичного соединения термостойких защитных труб ПРОТЕКТОРФЛЕКС® с асбестоцементными(АСБ) трубами, сварка с которой не представляется возможным.
Применяются при прокладке труб:
- ПРОТЕКТОРФЛЕКС® СТ
- ПРОТЕКТОРФЛЕКС® БК
- ПРОТЕКТОРФЛЕКС® НГ
02
Основные
характеристики
Рабочая температура
- Длительно на весь срок службы от -70 °С до +95 °С
- Кратковременно до +180 °С
03 Номенклатура изделий ПРОТЕКТОРФЛЕКС® ТАП
| Наименование перехода ПРОТЕКТОРФЛЕКС® ТАП | Наименование и номинальный наружный диаметр трубы ПРОТЕКТОРФЛЕКС® |
Номинальный наружный диаметр асбестоцементной трубы, мм |
| Переход ПРОТЕКТОРФЛЕКС® ТАП-СТ 110/АСБ | ПРОТЕКТОРФЛЕКС® СТ 110 | 118 |
| Переход ПРОТЕКТОРФЛЕКС® ТАП-СТ 160/АСБ | ПРОТЕКТОРФЛЕКС® СТ 160 | 161 |
| Переход ПРОТЕКТОРФЛЕКС® ТАП-БК 110/АСБ | ПРОТЕКТОРФЛЕКС® БК 110 | 118 |
| Переход ПРОТЕКТОРФЛЕКС® ТАП-БК 160/АСБ | ПРОТЕКТОРФЛЕКС® БК 160 | 161 |
| Переход ПРОТЕКТОРФЛЕКС® ТАП-НГ 110/АСБ | ПРОТЕКТОРФЛЕКС® НГ 110 | 118 |
| Переход ПРОТЕКТОРФЛЕКС® ТАП-НГ 160/АСБ | ПРОТЕКТОРФЛЕКС® НГ 160 | 161 |
03 Нормативная документация
- ТУ 2248-011-34311042-2017
04
Пример формулировки для спецификации
или технического задания:
-
Переход ПРОТЕКТОРФЛЕКС® ТАП-СТ 110/АСБ 118 ТУ 2248-011-34311042-2017
-
Переход ПРОТЕКТОРФЛЕКС® ТАП-СТ 160/АСБ 161 ТУ 2248-011-34311042-2017
-
Переход ПРОТЕКТОРФЛЕКС® ТАП-БК 110/АСБ 118 ТУ 2248-011-34311042-2017
-
Переход ПРОТЕКТОРФЛЕКС® ТАП-БК 160/АСБ 161 ТУ 2248-011-34311042-2017
-
Переход ПРОТЕКТОРФЛЕКС® ТАП-НГ 110/АСБ 118 ТУ 2248-011-34311042-2017
-
Переход ПРОТЕКТОРФЛЕКС® ТАП-НГ 160/АСБ 161 ТУ 2248-011-34311042-2017
