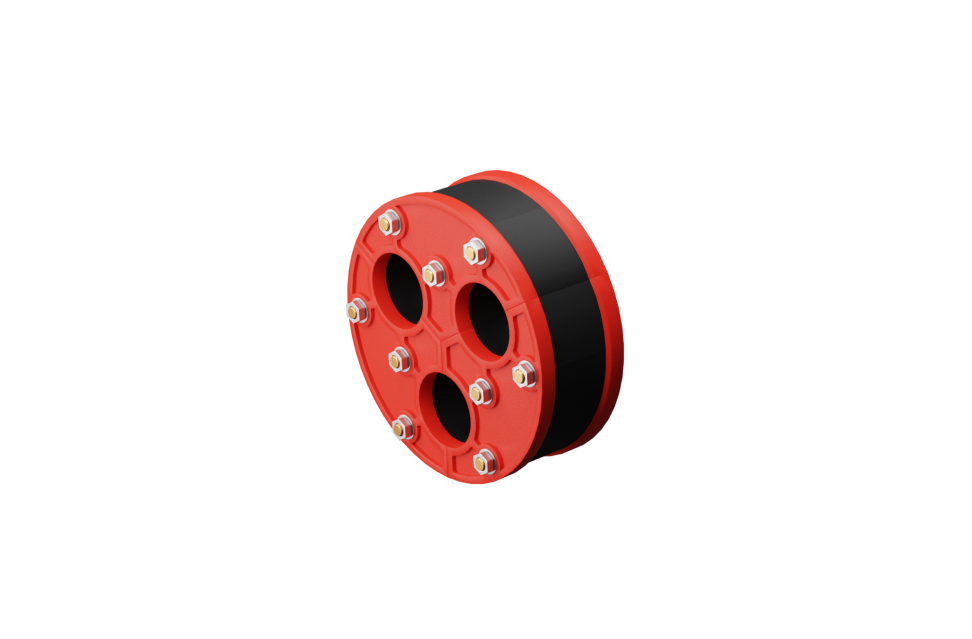

Уплотнители ПРОТЕКТОРФЛЕКС® УВК-3

Полимерные герметичные термостойкие

Надежно герметизируют трубу с проложенными в ней кабелями и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены

Термостойкий эластомер
Нержавеющая сталь
01

01 Описание

Уплотнители ПРОТЕКТОРФЛЕКС® УВК-3 применяются при монтаже высоковольтных кабелей в трубах. Состоят из однотипных элементов и имеют звеньевую структуру. Конструкция является разборной, что позволяет произвести монтаж уплотнителей по месту без предварительной установки.

Основные преимущества

  1. Надежная герметизация трубы с проложенными в ней кабелями (степень защиты IP68 по ГОСТ 14254)
  2. Не подвержены коррозии
  3. Не образуют замкнутый металлический контур
  4. Монтаж осуществляется по месту без предварительной установки
  5. Имеют разборную конструкцию, предполагающую многоразовое использование
  6. Упругие элементы выполнены из термостойкого эластомера
  7. Металлические элементы выполнены из нержавеющей стали
  8. Удобны в установке
02

02 Область
применения

Надежная герметизация и защита оболочки кабеля

Предназначены для герметизации пространства между кабелями и трубой. Применение уплотнителя позволяет исключить заполнение труб грунтовыми водами и их заиливание, а также обеспечить возможность беспрепятственного извлечения кабеля с целью его ремонта или замены.

  • Обеспечивают герметичность трубы с проложенными в ней кабелями (степень защиты IP68 по ГОСТ 14254)
  • Позволяют центрировать кабели в трубе, защищая их оболочку от механических повреждений
03

03 Основные
характеристики

Рабочая температура

  • Длительно допустимая рабочая температура от –45 °С до +110 °С

Особенности монтажа

Монтаж представляет собой поочередное и равномерное затягивание болтовых соединений каждого из звеньев, что приводит к расширению уплотнителя и заполнению пространства между кабелями и трубой.

04

04 Номенклатура уплотнителей кабеля ПРОТЕКТОРФЛЕКС® УВК-3

Наименование уплотнителя D, мм
Уплотнитель кабеля ПротекторФлекс® УВК-3 160 160
Уплотнитель кабеля ПротекторФлекс® УВК-3 180 180
Уплотнитель кабеля ПротекторФлекс® УВК-3 200 200
Уплотнитель кабеля ПротекторФлекс® УВК-3 225 225

05

05 Нормативная документация

  • ТУ 2531-001-343110142-2015
06

06 Пример формулировки для спецификации
или технического задания:

  • Уплотнитель кабеля ПРОТЕКТОРФЛЕКС® УВК-3 225 ТУ 2531-001-343110142-2015
