01 Описание

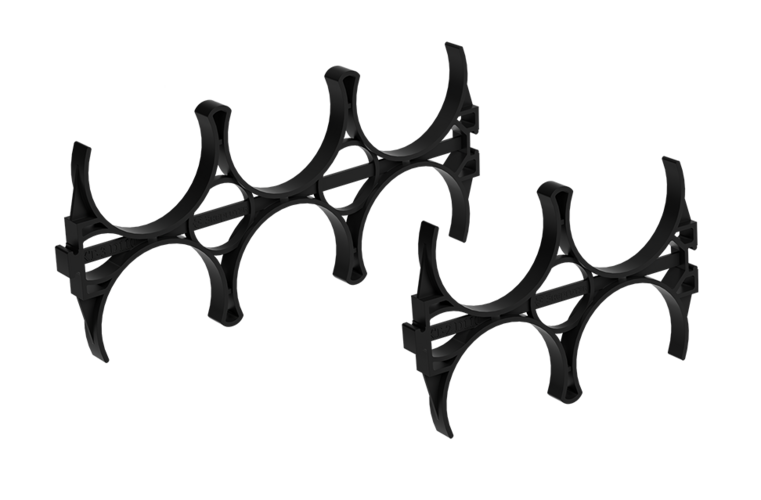

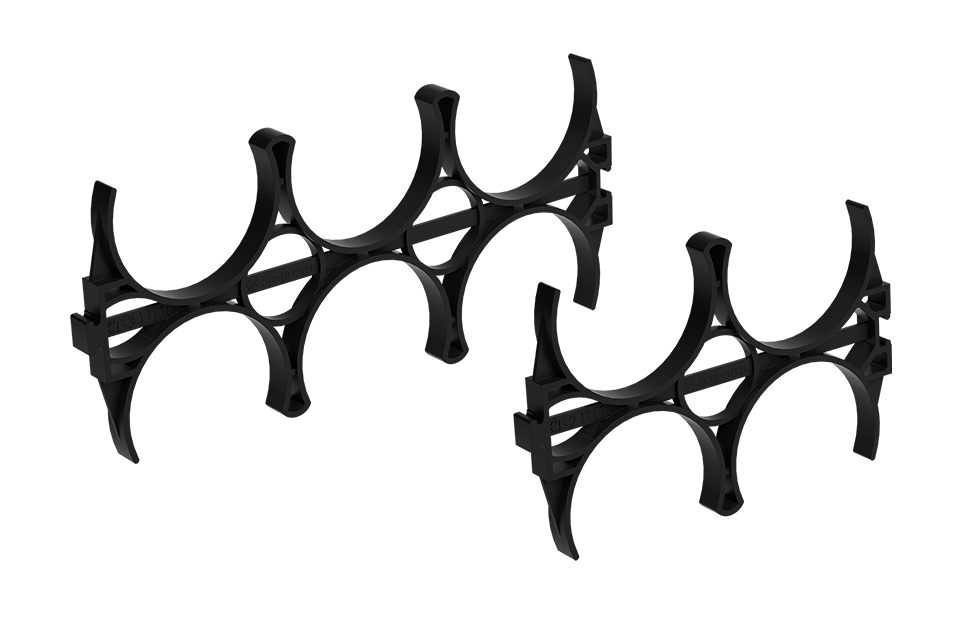

Кластер ПротекторЛайн® КТ — это кластер, выполненный из полимерного материала, имеющий специальные пазы и гребни для соединения между собой и создания блоков различной конфигурации.
Исполнения

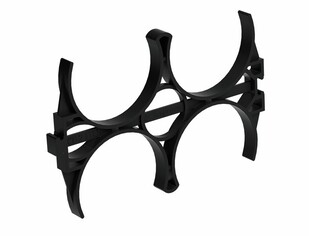

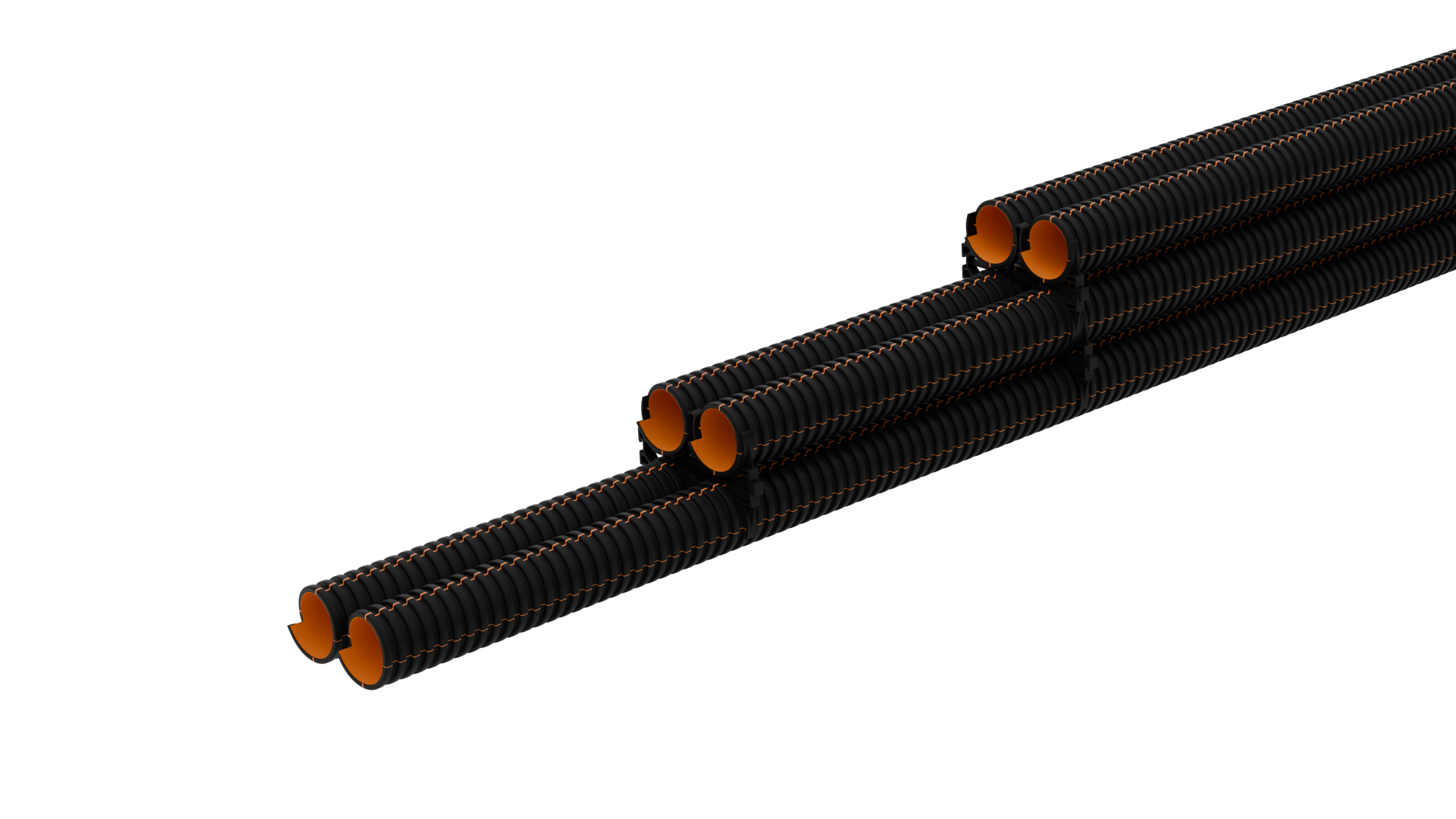

Кластеры ПротекторЛайн® КТ-2 со спиральными трубами ПротекторЛайн® КН

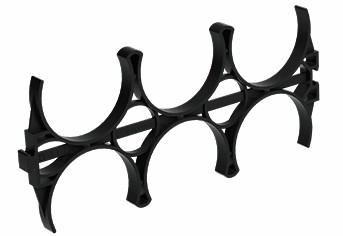

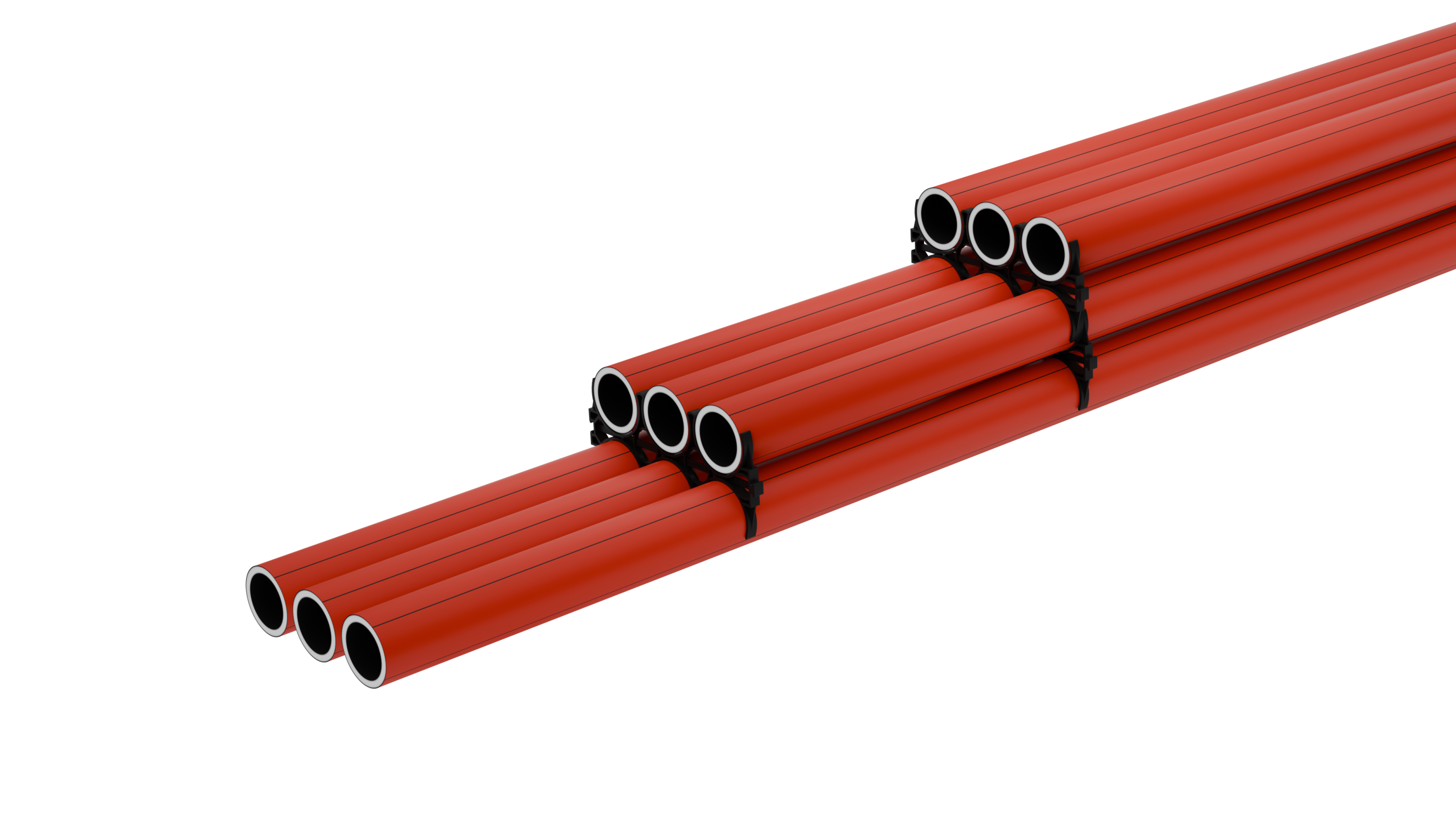

Кластеры ПротекторЛайн® КТ-3 с гладкостенными трубами ПротекторФлекс® БК
лет
0
+
Длительный срок эксплуатации
(не менее 50 лет)
(не менее 50 лет)
Основные преимущества
- Универсальность применения: могут использоваться с гофрированными, спиральными и гладкостенными трубами
- Стойкие к воздействию агрессивных и химически активных сред
- Обладают диэлектрическими свойствами
- Модульность конструкции: могут соединяться между собой, создавая блоки различной конфигурации
- Удобны при монтаже
- Малый вес
02
02
Область
применения
Фиксация труб
Предназначены для фиксации труб при устройстве блочной канализации. Позволяют создавать блоки различной конфигурации, обеспечивая упорядоченную укладку труб.
03
03 Номенклатура кластеров ПротекторЛайн® КТ
| Наружный диаметр трубы, мм | Наименование кластеров | |
|---|---|---|
| Двойной кластер | Тройной кластер | |
| 50 | ПротекторЛайн® КТ-2 D50 |
ПротекторЛайн® КТ-3 D50 |
| 63 |
ПротекторЛайн® КТ-2 D63 |
ПротекторЛайн® КТ-3 D63 |
| 75 |
ПротекторЛайн® КТ-2 D75 |
ПротекторЛайн® КТ-3 D75 |
| 90 | ПротекторЛайн® КТ-2 D90 | ПротекторЛайн® КТ-3 D90 |
| 110 |
ПротекторЛайн® КТ-2 D110 |
ПротекторЛайн® КТ-3 D110 |
| 125 |
ПротекторЛайн® КТ-2 D125 |
ПротекторЛайн® КТ-3 D125 |
| 140 |
ПротекторЛайн® КТ-2 D140 |
ПротекторЛайн® КТ-3 D140 |
| 160 |
ПротекторЛайн® КТ-2 D160 |
ПротекторЛайн® КТ-3 D160 |
04
04 Нормативная документация
- ТУ 22.29.29-008-34311042-2017
05
05
Пример формулировки для спецификации
или технического задания:
Кластер
Наименование изделия
ПРОТЕКТОРЛАЙН
Торговое наименование
КТ
Марка кластера
-
2
Количество труб в ряду
D110
Наружный диаметр трубы, устанавливаемой в блок
ТУ 22.29.29-008-34311042-2017
Номер технических условий, по которым изготовлена продукция
- Кластер ПРОТЕКТОРЛАЙН КТ-2 D110 ТУ 22.29.29-008-34311042-2017
Кластер полимерный для фиксации труб
06
06
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 90°С
Особенности монтажа
- Минимальная температура монтажа -20°С
- Соединение кластеров между собой выполняется посредством установки гребней одного кластера в пазы другого
Модификации
- Двойной кластер ПЛ КТ-2
- Тройной кластер ПЛ КТ-3
