Негорючие термостойкие, до 500 кВ

Трехслойные термостойкие трубы со специальным внутренним негорючим слоем. Рекомендуются для прокладки любым известным способом, а также для устройства блочной канализаци

Внутренний негорючий слой со скользящими добавками
Наружный сигнальный слой для обозначения КЛ
01

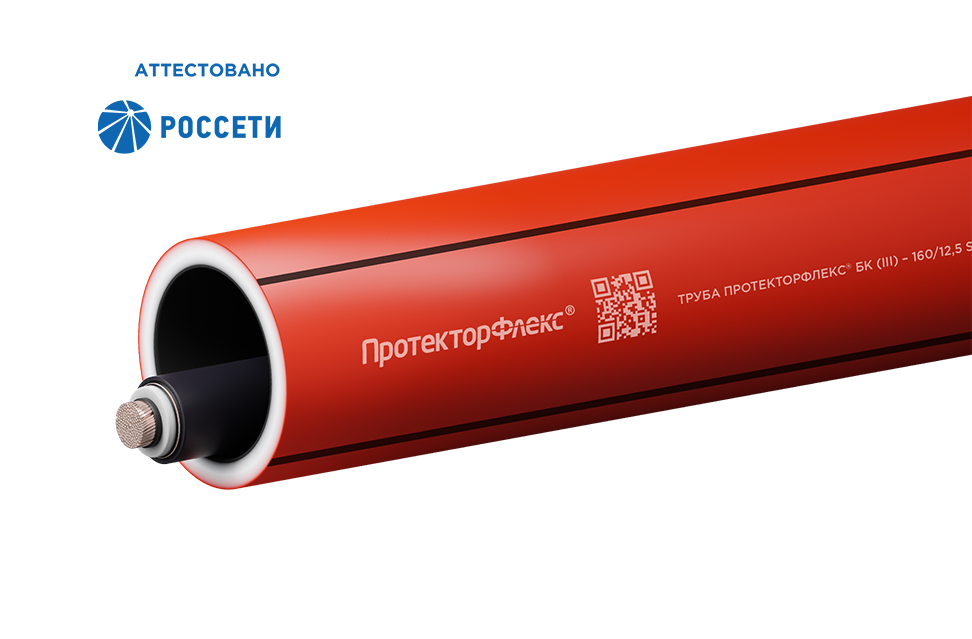

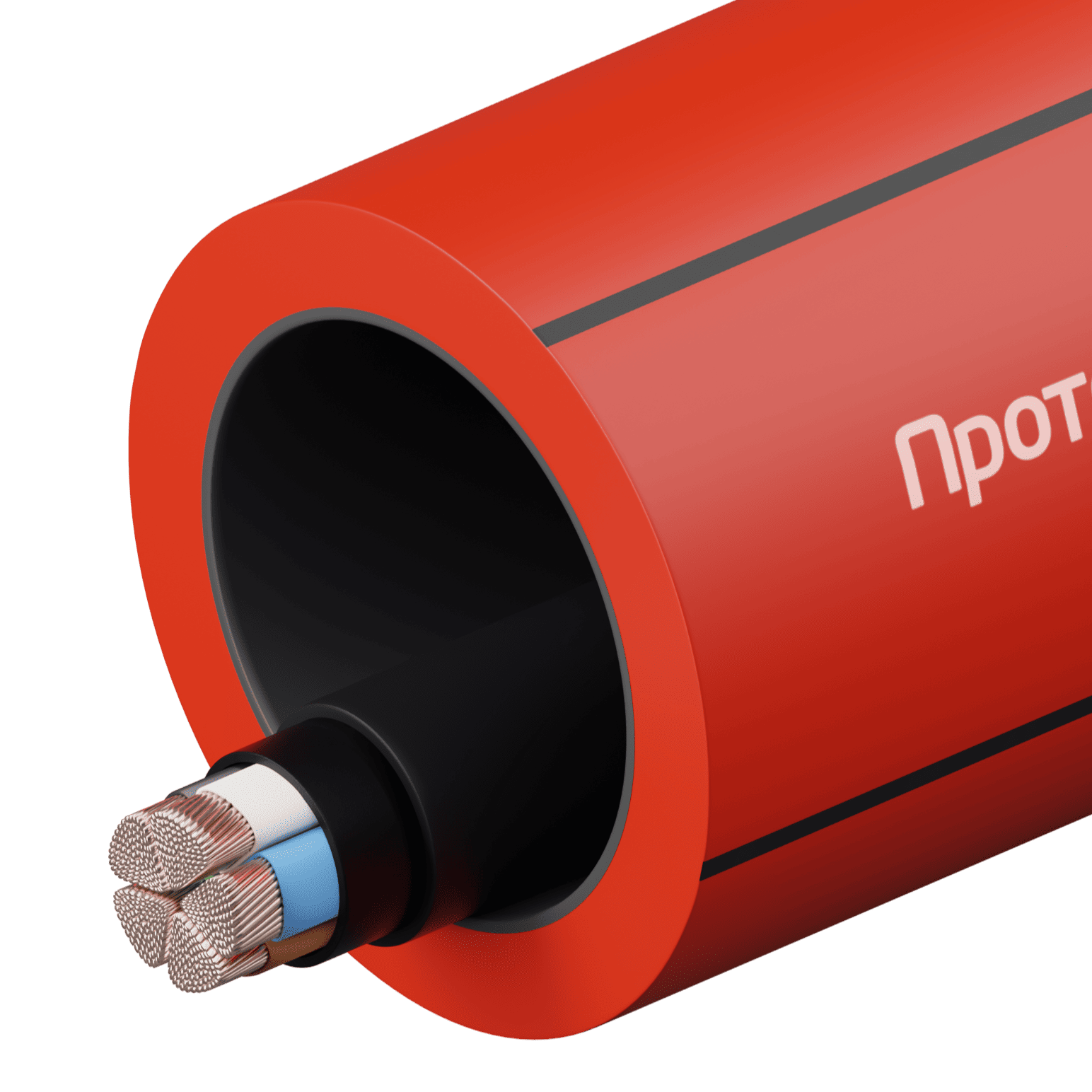

ПРОТЕКТОРФЛЕКС® БК — специализированные трехслойные негорючие термостойкие трубы из полимерного компаунда со специальным внутренним негорючим слоем. Для уменьшения трения при тяжении силового кабеля в состав внутреннего слоя вводятся скользящие добавки. Внешний слой является сигнальным для обозначения КЛ.

Защитные кабельные трубы ПРОТЕКТОРФЛЕКС® БК  также применяются для устройства блочной кабельной канализации.


Вариант применения труб ПРОТЕКТОРФЛЕКС® БК для устройства блочной канализации

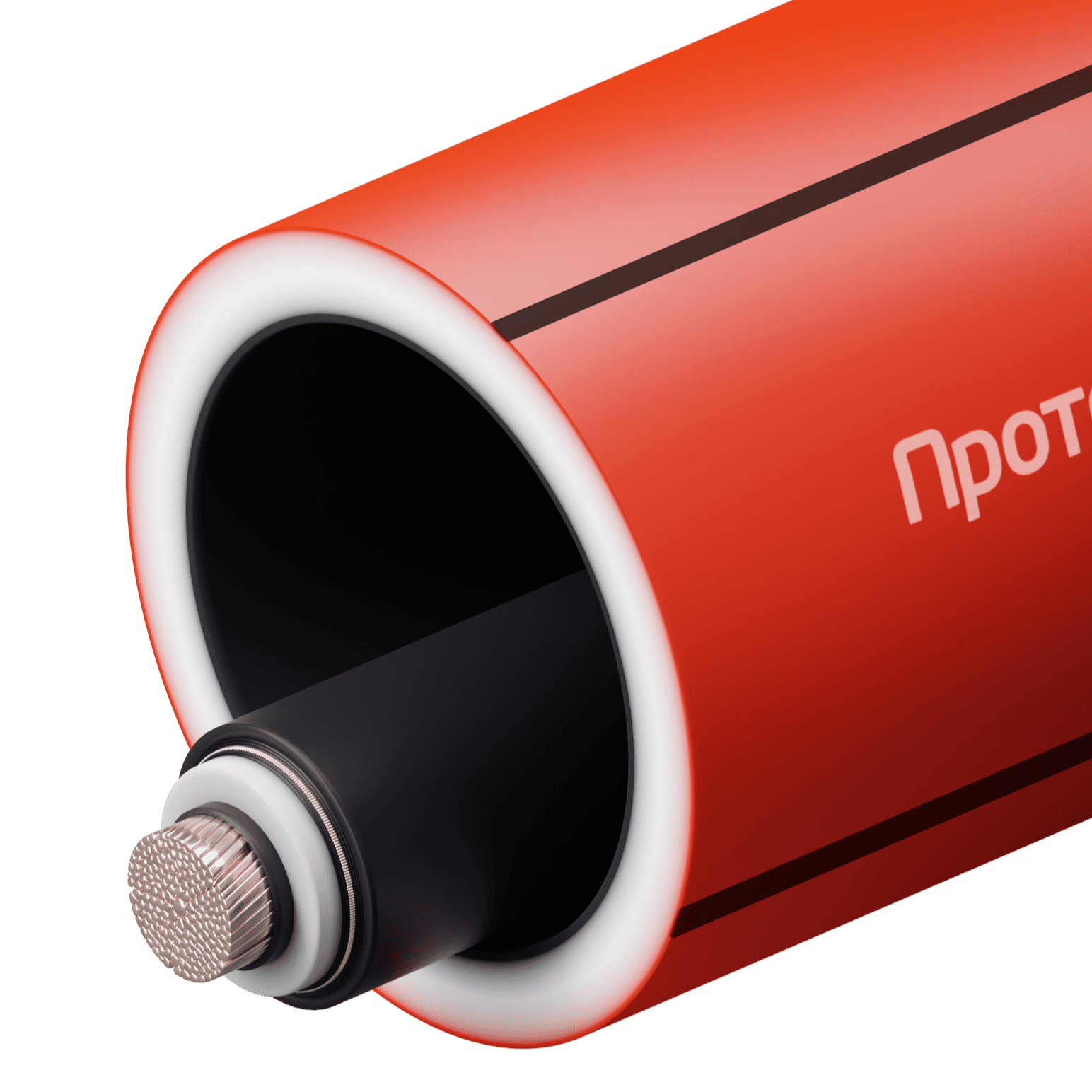

Конструкция трубы:

  • Внутренний слой: негорючий
  • Средний слой: несущий
  • Внешний слой: сигнальный

Основные преимущества

  1. Внутренний слой, стойки к воздействию открытого пламени категории ПВ-0
  2. Стойкие к короткому замыканию в кабеле
  3. Термостойкие на протяжении всего срока эксплуатации
  4. Сохраняют механическую прочность на протяжении всего срока эксплуатации
  5. Свариваются встык
  6. Гибкие, позволяют создавать повороты без применения фасонных изделий и колодцев
02

02 Область
применения

Защита высоковольтных КЛ классов номинального напряжения

6 кВ 500 кВ

Предназначены для механической защиты высоковольтных кабельных линий классов номинального напряжения до 500 кВ при их прокладке в грунте любым из известных способов (горизонтально направленное бурение, прокол, открытая прокладка и др.), а также для устройства блочной кабельной канализации.


Способы прокладки

  1. Горизонтально направленное бурение
  2. Прокол
  3. Траншейная прокладка

Одобрены Министерством строительства РФ

Внесены Министерством Строительства РФ в государственные сметные нормативы: Федеральные сметные цены на материалы, применяемые в строительстве (Приказ №899/пр от 11 декабря 2015 года).

03

03 Номенклатура труб ПРОТЕКТОРФЛЕКС® БК

Внешний диаметр трубы D, мм
Кольцевая жесткость SN, кН/м2
12 16 24 32 48 64 96
Толщина стенки трубы e, мм
50 1,6 1,8 2,0 2,2 2,5 2,7 3,1
63* 3,2 3,5 4,0 4,3 4,9 5,4 6,1
75* 3,8 4,2 4,7 5,2 5,9 6,4 7,2
90* 4,6 5,0 5,7 6,2 7,0 7,7 8,7
110
5,6* 6,1 6,9 7,6 8,6 9,4 10,6
125 6,3* 6,9 7,9 8,6 9,8 10,7 12
140 7,1* 7,8 8,8 9,6 10,9 11,9 13,5
160 8,1 8,9 10,1 11 12,5 13,6 15,4
180 9,1 10 11,3 12,4 14 15,3 17,3
200 10,1 11,1 12,6 13,8 15,6 17 19,3
225 11,4 12,5 14,2 15,5 17,6 19,2 21,7
250 12,7 13,9 15,7 17,2 19,5 21,3 24,1
280 14,2 15,5 17,6 19,3 21,8 23,9 27
315 15,9* 17,5 19,8 21,7 24,6 26,8 30,4
355 18 19,7 22,3 24,4 27,7 30,3* 34,2*
400 20,2 22,2 25,2 27,5 31,2 34,1 38,5
450 22,8 24,9 28,3 31 35,1 38,3 43,4
500 25,3 27,7 31,5 34,4 39 42,6 48,2
560 28,3 31 35,3 38,6 43,7 47,7 54
630 31,9 34,9 39,7 43,4 49,2 53,7 -

* производятся в однослойном исполнении


04

04 Минимальный радиус изгиба труб

#
Согласно СП 40‑102‑2000 минимальный радиус изгиба трубы rmin можно оценить по данной формуле

Как рассчитывать

Е — модуль упругости при растяжении, МПа
σ — предел текучести при растяжении, МПа
D — наружный диаметр трубы, мм

Например, при Е = 850 МПа и σ = 21 МПа минимальный радиус изгиба будет составлять величину r = 20D.

Согласно опыту прокладки, минимальный радиус изгиба трубы зави­сит от температуры среды на момент прокладки трубы. Итоговые рекомен­дации представлены в таблице.

Минимально допустимый радиус изгиба в зависимости от температуры при укладке
0 °С 10 °С 20 °С
50D 35D 20D

05 Нормативная документация

  • ТУ 2248-003-34311042-2015
06

06 Пример формулировки для спецификации
или технического задания:

Труба Наименование изделия
ПРОТЕКТОРФЛЕКС Торговое наименование
БК Марка трубы
160 Наружный диаметр
8,1 Номинальная толщина стенки
SN12 Номинальная кольцевая жесткость
F80 Предельное усилие тяжения
T95°C Длительно допустимая температура эксплуатации
ТУ 2248-003-34311042-2105 Номер технических условий, по которым изготовлена продукция
  • Труба ПРОТЕКТОРФЛЕКС® БК 160/11,0 SN32 F110 Т95°С ТУ 2248-003-34311042-2015
    Труба полимерная гладкая термостойкая с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, для прокладки и защиты кабельных линий до 500 кВ.
  • Труба ПРОТЕКТОРФЛЕКС® БК-ОМП  160/11,0 SN32 F110 T95°C ТУ 2248-003-34311042-2015
    Труба полимерная гладкая термостойкая с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, с возможностью определения места повреждения кабеля в трубе для прокладки и защиты кабельных линий до 500 кВ.

07 Основные
характеристики

Рабочая температура

  • Длительно на весь срок службы трубы от -70 °С до +95 °С
  • В режиме перегрузок кабельных линий до +120 °С (в течение 8 часов в день)
  • В режиме короткого замыкания до 250 °С на жиле кабеля и до 350 °С на экране кабеля

Строительная длина

Трубы поставляются прямыми отрезками длиной 13 м (12 м) или в бухтах согласованной длины для диаметров труб до 110 мм.





Технические характеристики труб ПРОТЕКТОРФЛЕКС® БК

Наименование показателя Значение
Климатическое исполнение и категория размещения УХЛ1, М1
Средний коэффициент линейного теплового расширения 20 - 70 °С, К-1 1,8 х 10-4
Температура размягчения по Вика, °С, не менее 125
Теплопроводность, Вт/(м·К), не менее 0,50
Предел текучести при растяжении, МПа 21
Разрушающее напряжение при растяжении, МПа, не менее 37
Модуль упругости при растяжении, МПа, не менее 850
Термостабильность при 200 °С, мин, не менее
180
Относительное удлинение при разрыве сварного шва, %, не менее
350
 Сопротивление изоляции**, МОм, не более 0,1
Твердость поверхности труб по Шору D, не менее 65
Стойкость к маслам, бензину, грунтовым водам Стойкие
Стойкость внутреннего слоя к воздействию открытого пламени ПВ-0
Стойкость к зажиганию нагретой проволокой, °С 960
Изменение длины трубы после прогрева, %, не более 3
 Минимальный радиус изгиба при 20 °С, не менее 20D*


08

08 Документация

Технические характеристики труб ПротекторФлекс® Сравнение труб ПротекторФлекс® с трубами из различных полимерных материалов Сравнение труб ПротекторФлекс® с трубами из других материалов Расчетная масса труб ПротекторФлекс® Примеры формулировки спецификаций Альбом проектных решений Инструкция по транспортировке, монтажу и эксплуатации защитных труб ПротекторФлекс® из полимерной композиции повышенной термостойкости для прокладки электрических кабелей Механический расчет труб ПротекторФлекс® Предельное усилие тяжения трубы в зависимости от диаметра трубы и кольцевой жесткости Сертификат соответствия № ССБК RU.ПБ10.Н00473 на трубы ПротекторФлекс (ГОСТ Р 53313-2009 п.5.1-5.3) Сертификат соответствия № РОСС RU.СП30.Н05705 на трубы ПРОТЕКТОРФЛЕКС (Соответствие ТУ) Заключение аттестационной комиссии ПАО «Россети» ТУ_2248-003-34311042-2015 вырезка исполнений
09

09 Комплектующие

Воронки для труб ПротекторФлекс® ВЗК

Полимерные негорючие термостойкие

Предотвращают повреждения оболочки кабеля при его затяжке в трубу и снижают механическое воздействие кромки трубы на оболочку кабеля

Уплотнители ПротекторФлекс® УВК-3

Полимерные герметичные термостойкие

Надежно герметизируют трубу с проложенными в ней кабелями и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены

Уплотнители ПротекторФлекс® УВК

Полимерные герметичные термостойкие

Надежно герметизируют трубу с проложенным в ней кабелем и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены

Заглушки для труб ПротекторФлекс® ЗУП

Полимерные герметичные

Надежно герметизируют торцы рабочих и резервных защитных кабельных труб

Переходы для труб ПротекторФлекс® ТАП

Полимерные негорючие термостойкие

Позволяют герметично соединить гладкостенные трубы с гофрированными или асбестоцементными трубами

Кластеры ПЛ КТ

Полимерные, для всех типов труб

Упорядочивают укладку всех типов труб при устройстве блочной канализации

Муфты Энерготэк МЭС

Электросварные, герметичные

Предназначены для сварки гладкостенных труб между собой, герметичного соединения гладкостенных труб с патрубками кабельных колодцев, а также для присоединения воронок и заглушек
