Термостойкие, до 500 кВ

Трехслойные термостойкие трубы из полимерного компаунда. Рекомендуются для использования в качестве защитного футляра при прокладке кабеля любым известным способом

Внутренний слой со скользящими добавками
Наружный сигнальный слой для обозначения КЛ
01

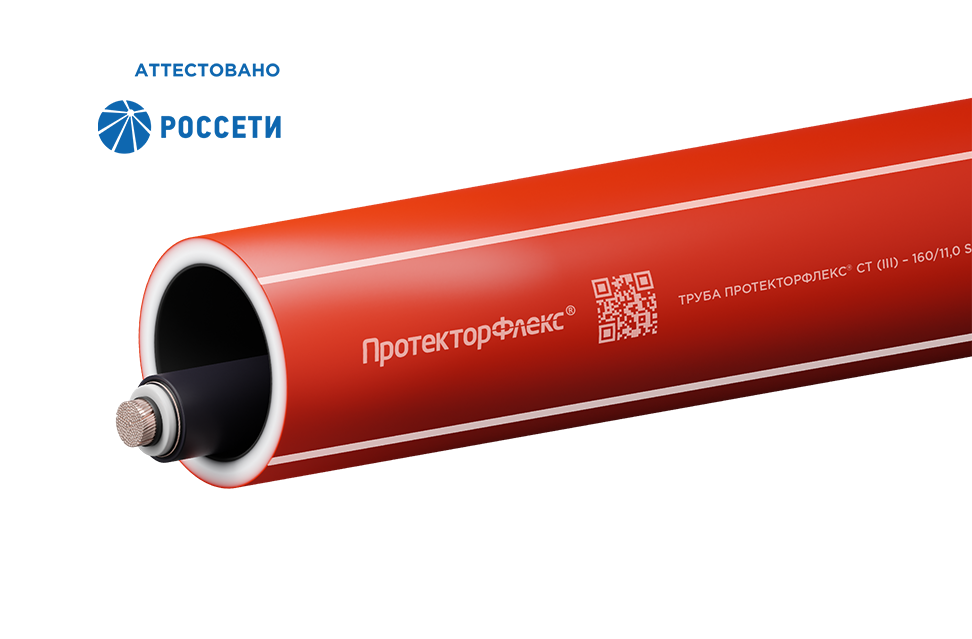

ПРОТЕКТОРФЛЕКС® СТ — специализированные трехслойные термостойкие трубы из полимерного компаунда повышенной термостойкости. Для уменьшения трения при тяжении силового кабеля в состав внутреннего слоя вводятся скользящие добавки. Наружный слой — сигнальный для обозначения кабельной линии.

Конструкция трубы:

  • Внутренний слой: гладкий
  • Средний слой: несущий
  • Внешний слой: сигнальный

Основные преимущества

  1. Термостойкие на протяжении всего срока эксплуатации
  2. Сохраняют механическую прочность на протяжении всего срока эксплуатации
  3. Свариваются встык
  4. Гибкие, позволяют создавать повороты без применения фасонных изделий и колодцев
02

02 Область
применения

Защита высоковольтных КЛ классов номинального напряжения

6 кВ 500 кВ

Предназначены для использования в качестве защитного футляра при пересечении автомобильных и железных дорог, а также для механической защиты высоковольтных кабельных линий классов номинального напряжения до 500 кВ на объектах, где отсутствуют требования по стойкости трубы к короткому замыканию в кабеле. Могут быть проложены любым известным способом.


Способы прокладки

  1. Горизонтально направленное бурение
  2. Прокол
  3. Траншейная прокладка

Одобрены Министерством строительства РФ

Продукция внесена Министерством Строительства РФ в государственные сметные нормативы: Федеральные сметные цены на материалы, применяемые в строительстве (Приказ №899/пр от 11 декабря 2015 года).

03

03 Номенклатура труб ПРОТЕКТОРФЛЕКС® СТ

Внешний диаметр трубы D, мм
Кольцевая жесткость SN, кН/м2
12 16 24 32 48 64 96
Толщина стенки трубы e, мм
50 1,6 1,8 2,0 2,2 2,5 2,7 3,1
63* 3,2 3,5 4,0 4,3 4,9 5,4 6,1
75* 3,8 4,2 4,7 5,2 5,9 6,4 7,2
90* 4,6 5,0 5,7 6,2 7,0 7,7 8,7
110
5,6* 6,1 6,9 7,6 8,6 9,4 10,6
125 6,3* 6,9 7,9 8,6 9,8 10,7 12
140 7,1* 7,8 8,8 9,6 10,9 11,9 13,5
160 8,1 8,9 10,1 11 12,5 13,6 15,4
180 9,1 10 11,3 12,4 14 15,3 17,3
200 10,1 11,1 12,6 13,8 15,6 17 19,3
225 11,4 12,5 14,2 15,5 17,6 19,2 21,7
250 12,7 13,9 15,7 17,2 19,5 21,3 24,1
280 14,2 15,5 17,6 19,3 21,8 23,9 27
315 15,9* 17,5 19,8 21,7 24,6 26,8 30,4
355 18 19,7 22,3 24,4 27,7 30,3* 34,2*
400 20,2 22,2 25,2 27,5 31,2 34,1 38,5
450 22,8 24,9 28,3 31 35,1 38,3 43,4
500 25,3 27,7 31,5 34,4 39 42,6 48,2
560 28,3 31 35,3 38,6 43,7 47,7 54
630 31,9 34,9 39,7 43,4 49,2 53,7 -

* Производятся в однослойном исполнении


04

04 Минимальный радиус изгиба труб

#
Согласно СП 40‑102‑2000 минимальный радиус изгиба трубы rmin можно оценить по данной формуле

Как рассчитывать

Е — модуль упругости при растяжении, МПа
σ — предел текучести при растяжении, МПа
D — наружный диаметр трубы, мм

Например, при Е = 850 МПа и σ = 21 МПа минимальный радиус изгиба будет составлять величину r = 20D.

Согласно опыту прокладки, минимальный радиус изгиба трубы зави­сит от температуры среды на момент прокладки трубы. Итоговые рекомен­дации представлены в таблице.

Минимально допустимый радиус изгиба в зависимости от температуры при укладке
0 °С 10 °С 20 °С
50D 35D 20D

05 Нормативная документация

  • ТУ 2248-003-34311042-2015
06

06 Пример формулировки для спецификации
или технического задания:

Труба Наименование изделия
ПРОТЕКТОРФЛЕКС Торговое наименование
СТ Марка трубы
160 Номинальный наружный диаметр
10,1 Номинальная толщина стенки
SN24 Номинальная кольцевая жесткость
F100 Предельное усилие тяжения
Т95°С Длительно допустимая температура эксплуатации
ТУ 2248-003-34311042-2015 Номер технических условий, по которым изготовлена продукция

  • Труба ПРОТЕКТОРФЛЕКС® СТ 160/10,1 SN24 F100 Т95°С ТУ 2248-003-34311042-2015
    Труба полимерная гладкая термостойкая для прокладки и защиты кабельных линий до 500 кВ.
  • ПРОТЕКТОРФЛЕКС® СТ-ОМП 160/11,0 SN32 F110 T95°C ТУ 2248-003-34311042-2015
    Труба полимерная гладкая термостойкая с возможностью определения места повреждения кабеля в трубе для прокладки и защиты кабельных линий до 500 кВ.




07 Основные
характеристики

Рабочая температура

  • Длительно на весь срок службы трубы от -70 °С до +95 °С
  • В режиме перегрузок кабельных линий до 120 °С (в течение 8 часов в день)
  • В режиме короткого замыкания до 250 °С на жиле кабеля и до 350 °С на экране кабеля

Строительная длина

Трубы поставляются прямыми отрезками длиной 13 м (12 м) или в бухтах согласованной длины для диаметров труб до 110 мм.




Технические характеристики труб ПРОТЕКТОРФЛЕКС® CT

Наименование показателя Значение
Климатическое исполнение и категория размещения УХЛ1, М1
Средний коэффициент линейного теплового расширения 20 - 70 °С, К-1 1,8 х 10-4
Температура размягчения по Вика, °С, не менее 125
Теплопроводность, Вт/(м·К), не менее 0,50
Предел текучести при растяжении, МПа, не менее 21
Разрушающее напряжение при растяжении, МПа, не менее 37
Модуль упругости при растяжении, МПа, не менее 850
Термостабильность при 200 °С, мин, не менее 180
Относительное удлинение при разрыве, %, не менее
350
Сопротивление изоляции**, МОм, не более 0,1
Твердость поверхности по Шору D, не менее 65
Стойкость к маслам, бензину, грунтовым водам Стойкие
Стойкость внутреннего слоя к воздействию открытого пламени ПВ-2
Стойкость к зажиганию нагретой проволокой, °С 850
Изменение длины трубы после прогрева, %, не более 3
Минимальный радиус изгиба при 20 °С, не менее 20D*

08

08 Документация

Технические характеристики труб ПротекторФлекс® Сравнение труб ПротекторФлекс® с трубами из различных полимерных материалов Сравнение труб ПротекторФлекс® с трубами из других материалов Расчетная масса труб ПротекторФлекс® Примеры формулировки спецификаций Альбом проектных решений Инструкция по транспортировке, монтажу и эксплуатации защитных труб ПротекторФлекс® из полимерной композиции повышенной термостойкости для прокладки электрических кабелей Механический расчет труб ПротекторФлекс® Предельное усилие тяжения трубы в зависимости от диаметра трубы и кольцевой жесткости Сертификат соответствия № ССБК RU.ПБ10.Н00473 на трубы ПротекторФлекс (ГОСТ Р 53313-2009 п.5.1-5.3) Сертификат соответствия № РОСС RU.СП30.Н05705 на трубы ПРОТЕКТОРФЛЕКС (Соответствие ТУ) Заключение аттестационной комиссии ПАО «Россети» ТУ_2248-003-34311042-2015 вырезка исполнений
09

09 Комплектующие

Воронки для труб ПротекторФлекс® ВЗК

Полимерные негорючие термостойкие

Предотвращают повреждения оболочки кабеля при его затяжке в трубу и снижают механическое воздействие кромки трубы на оболочку кабеля

Уплотнители ПротекторФлекс® УВК-3

Полимерные герметичные термостойкие

Надежно герметизируют трубу с проложенными в ней кабелями и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены

Уплотнители ПротекторФлекс® УВК

Полимерные герметичные термостойкие

Надежно герметизируют трубу с проложенным в ней кабелем и позволяют беспрепятственно извлечь кабель с целью его ремонта или замены

Заглушки для труб ПротекторФлекс® ЗУП

Полимерные герметичные

Надежно герметизируют торцы рабочих и резервных защитных кабельных труб

Переходы для труб ПротекторФлекс® ТАП

Полимерные негорючие термостойкие

Позволяют герметично соединить гладкостенные трубы с гофрированными или асбестоцементными трубами

Кластеры ПЛ КТ

Полимерные, для всех типов труб

Упорядочивают укладку всех типов труб при устройстве блочной канализации

Муфты Энерготэк МЭС

Электросварные, герметичные

Предназначены для сварки гладкостенных труб между собой, герметичного соединения гладкостенных труб с патрубками кабельных колодцев, а также для присоединения воронок и заглушек
