Трубы ПротекторЛайн® КН
С внутренним слоем ПВ-0, двухслойные, гибкие, повышенной прочности, спиральные
Для прокладки и защиты силовых, слаботочных и оптических кабельных линий, где есть требования пожарной безопасности

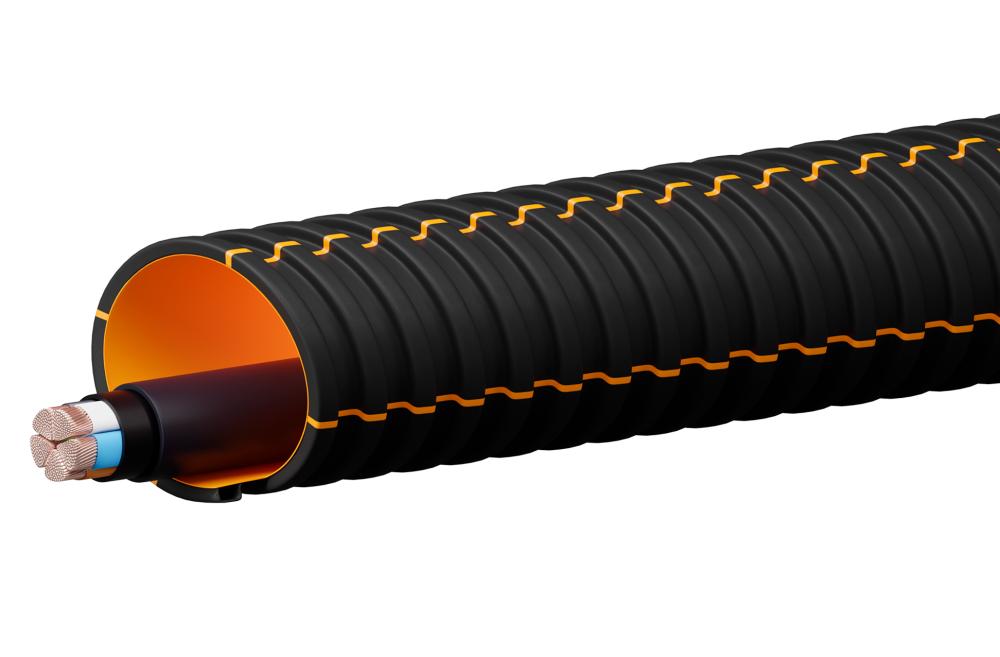

Трубы ПротекторЛайн® КН (II) — это двухслойные трубы специальной спиральной формы, позволяющей добиться высоких показателей кольцевой жесткости при минимальном весе изделия. Гладкая внутренняя поверхность трубы облегчает процесс протяжки кабеля в трубопроводе.
Могут поставляться со стальной проволокой, расположенной внутри трубы, позволяющей упростить протяжку кабеля.

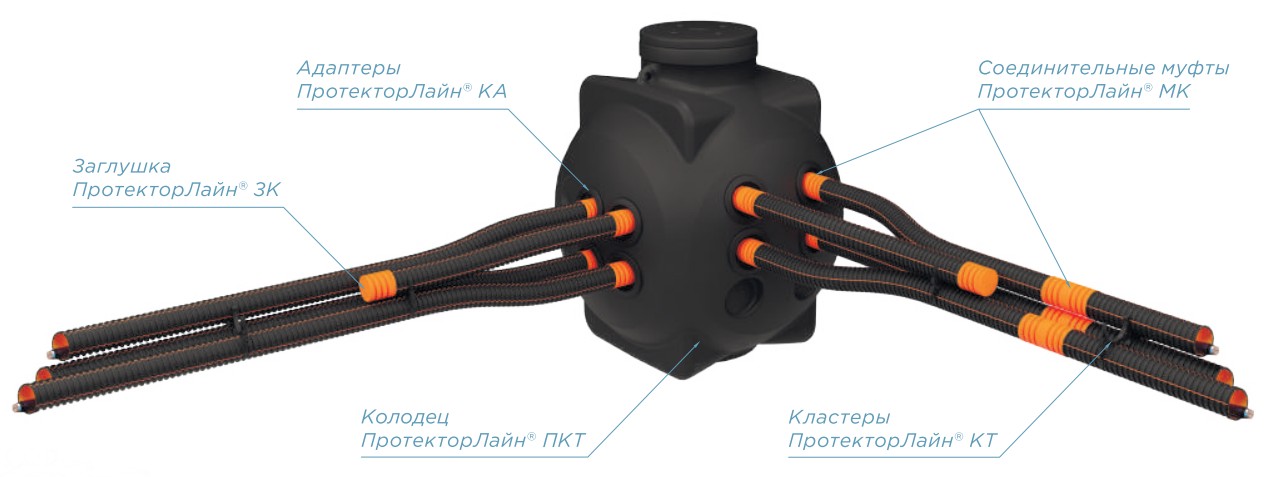

Система защиты кабельных линий ПротекторЛайн®
(не менее 30 лет)
Основные преимущества
- Повышенная прочность: обладают высокой кольцевой жесткостью до SN48 и могут быть проложены в траншеях (без необходимости уплотнения грунта), под автомобильными дорогами, проездами
- Внутренний гладкий слой облегчает процесс протяжки кабеля
- Внутренний слой, стойкий к воздействию открытого пламени категории ПВ-0
- Гибкость: позволяют создавать повороты малых радиусов изгиба
- Сохраняют механическую прочность на протяжении всего срока службы
- Стойкие к воздействию агрессивных и химически активных сред
- Малый вес: не требуют применения строительной техники при монтаже
02
Область
применения
Защита низковольтных кабельных линий
Предназначены для механической защиты силовых кабельных линий, слаботочных сетей и ВОЛС. Используются при прокладке траншейным методом, в том числе по трассам сложной конфигурации, где трубы должны обладать одновременно гибкостью и механической прочностью, а также в условиях, где к трубам предъявляются требования по стойкости внутреннего слоя к воздействию открытого пламени.
Способ прокладки
- Траншейная прокладка
03 Номенклатура труб ПротекторЛайн® КН
| Наружный диаметр трубы D, мм |
Кольцевая жесткость SN, кН/м2 |
|||||||
| 12 | 16 | 22 | 24 | 32 | 48 | |||
|
Минимальный внутренний диаметр трубы Dв, мм |
||||||||
| 63 | 47 | |||||||
| 75 | 56 | |||||||
| 90 | 67 | |||||||
| 110 | 82 | |||||||
| 125 | 94 | |||||||
| 140 | 106 | |||||||
| 160 | 120 | |||||||
| 180 | 135 | |||||||
04 Технические характеристики труб ПротекторЛайн® КН
| Параметры | Значения |
| Типы прокладываемых кабелей | Силовые, слаботочные и оптические кабели |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, М1 |
| Наружный диаметр труб, мм | от 63 до 180 |
| Кольцевая жесткость SN, кН/м² | 12, 16, 22, 24, 32, 48 |
| Сопротивление изгибу по ГОСТ Р МЭК 61386.24-2014 | Гибкие |
| Минимальный радиус изгиба | 6D* |
| Твердость поверхности по Шору D | Не менее 65 |
| Электрическое сопротивление, МОм | Не менее 100 |
| Сопротивление сжатию по ГОСТ Р МЭК 61386.24-2014, Н | до 3000 |
| Сопротивление удару по ГОСТ Р МЭК 61386.24-2014 | Нормальные (код N) |
| Стойкость внутреннего слоя к воздействию открытого пламени | ПВ-0 |
|
Стойкость к зажиганию нагретой проволокой при температуре, °С |
Не менее 960 |
| Стойкость к маслам, бензину, грунтовым водам, соленым водам | Стойкие |
* D — наружный диаметр трубы.
05 Нормативная документация
- ТУ 22.21.21-008-39082310-2020
- ГОСТ Р МЭК 61386.24-2014
06
Пример формулировки для спецификации
или технического задания:
- Труба ПРОТЕКТОРЛАЙН КН (II) 110/82 SN48 ТУ 22.21.21-008-39082310-2020
Труба полимерная спиральная двухслойная, гибкая, повышенной прочности, с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, для прокладки и защиты силовых, слаботочных и оптических кабельных линий. - Труба ПРОТЕКТОРЛАЙН КН (II) 110/82 SN48 с протяжкой ТУ 22.21.21-008-39082310-2020
Труба полимерная спиральная двухслойная, гибкая, повышенной прочности, с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, с протяжкой, для прокладки и защиты силовых, слаботочных и оптических кабельных линий.
07
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 60°С
Строительная длина
Трубы поставляются в бухтах по 50 м, 100 м (для труб диаметром до 125 мм), а также прямыми отрезками по 6 м, 13 м*.
Каждая бухта комплектуется 1 соединительной муфтой ПротекторЛайн® МК.
* По запросу возможна поставка труб в бухтах согласованной длины.
Особенности монтажа
- Минимальная температура монтажа -15°С
- Соединение строительных длин осуществляется посредством соединительных муфт ПротекторЛайн® МК
- Герметизация резервных труб осуществляется при помощи заглушек ПротекторЛайн® ЗК
- Ввод труб в колодцы типа ПротекторЛайн® ПКТ осуществляется через адаптеры кольцевые ПротекторЛайн® КА совместно с соединительной муфтой ПротекторЛайн® МК
