Заглушки для труб ПротекторЛайн® ЗК
Полимерные, для спиральных труб
Для герметизации резервных спиральных труб
01
01 Описание

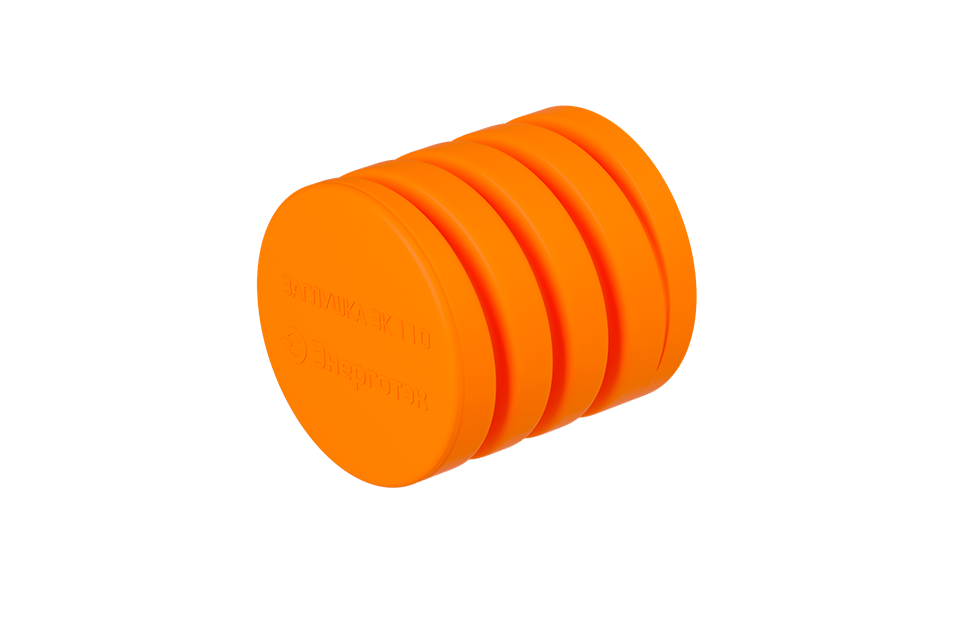

Заглушка ПротекторЛайн® ЗК — это полимерная заглушка спиральной формы.

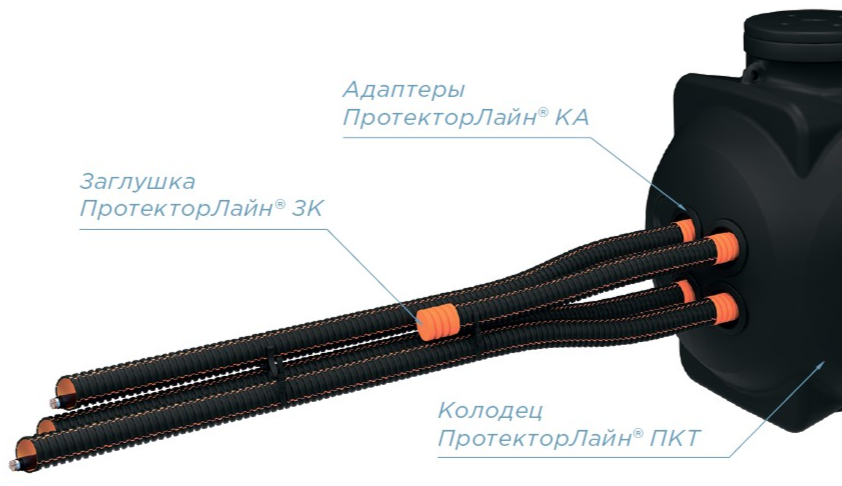

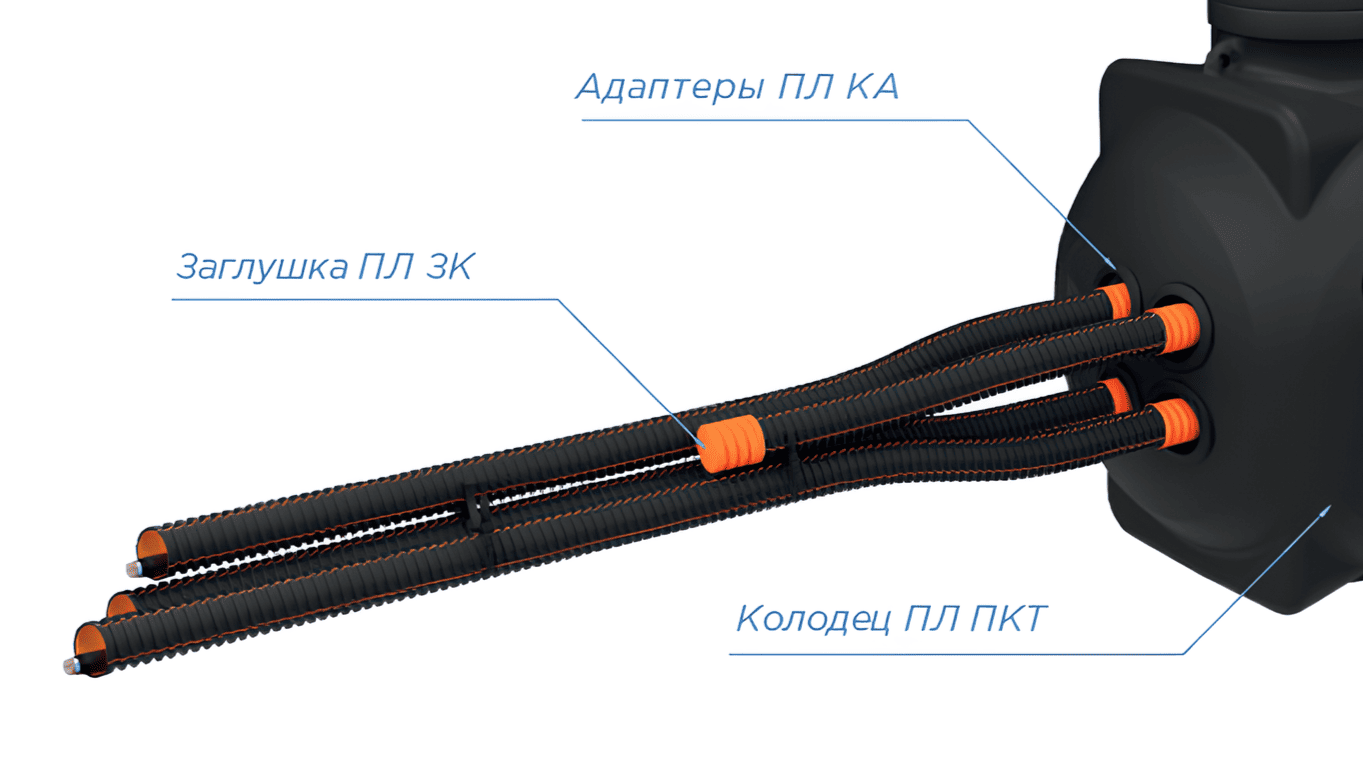

Система защиты кабельных линий ПротекторЛайн®
лет
0
+
Длительный срок эксплуатации
(не менее 30 лет)
(не менее 30 лет)
Основные преимущества
- Стойкие к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочи и т.д.)
- Простота монтажа: не требуют специального инструмента
02
02
Область
применения
Герметизация торцов резервных защитных труб
Предназначены для герметизации торцов резервных спиральных труб ПротекторЛайн® КС или ПротекторЛайн® КН.
03
03 Номенклатура заглушек ПротекторЛайн® ЗК
| Наименование заглушки | Наружный диаметр трубы, мм |
| Заглушка ПротекторЛайн® ЗК 63 | 63 |
| Заглушка ПротекторЛайн® ЗК 75 | 75 |
| Заглушка ПротекторЛайн® ЗК 90 | 90 |
| Заглушка ПротекторЛайн® ЗК 110 | 110 |
| Заглушка ПротекторЛайн® ЗК 125 | 125 |
| Заглушка ПротекторЛайн® ЗК 140 | 140 |
| Заглушка ПротекторЛайн® ЗК 160 | 160 |
| Заглушка ПротекторЛайн® ЗК 180 | 180 |
04
04 Технические характеристики заглушек ПротекторЛайн® ЗК
| Параметры |
Значения |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1, М1 |
| Степень защиты от пыли и влаги | IP54 |
| Тип соединения | Резьбовое |
05
05 Нормативная документация
- ТУ 22.21.21-010-39082310-2021
06
06
Пример формулировки для спецификации
или технического задания:
Заглушка
Наименование изделия
ПРОТЕКТОРЛАЙН
Торговое наименование
ЗК
Марка заглушки
63
Диаметр герметизируемых спиральных труб
ТУ 22.21.21-010-39082310-2021
Номер технических условий, по которым изготовлена продукция
- Заглушка ПРОТЕКТОРЛАЙН ЗК 63 ТУ 22.21.21-010-39082310-2021
Заглушка полимерная для герметизации резервных спиральных труб
07
07
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 60°С
Особенности монтажа
- Монтаж осуществляется путем навинчивания заглушки на спиральную трубу
- Минимальная температура монтажа -20°С
