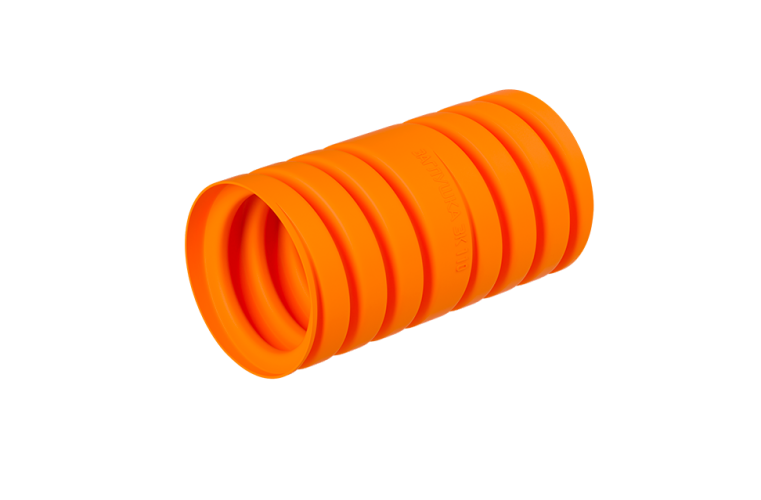

Муфты ПротекторЛайн® МК — это полимерные соединительные муфты спиральной формы, диаметр которой превышает диаметр соединяемых спиральных труб.
По согласованию с клиентом допускается производство муфт иного цветового исполнения.

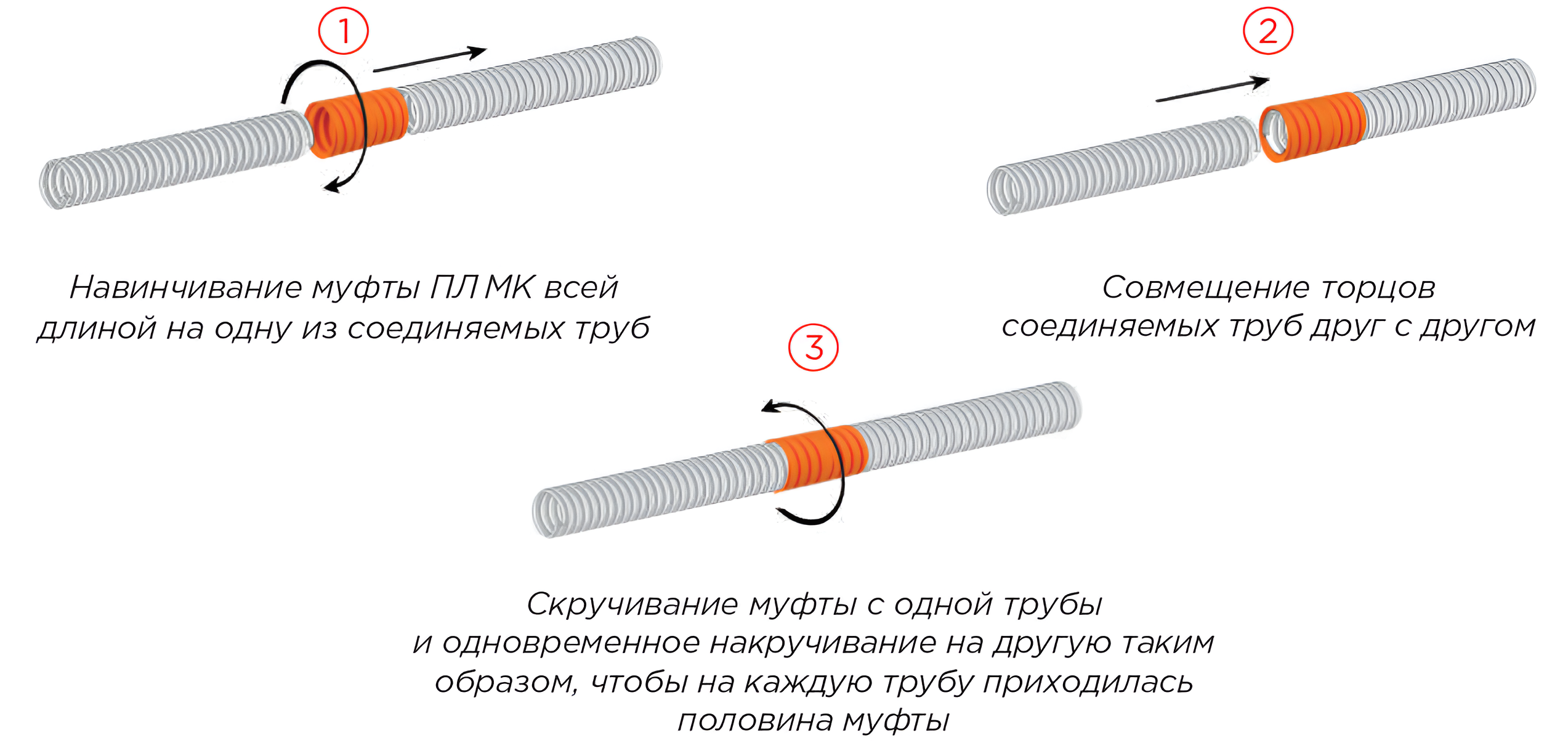

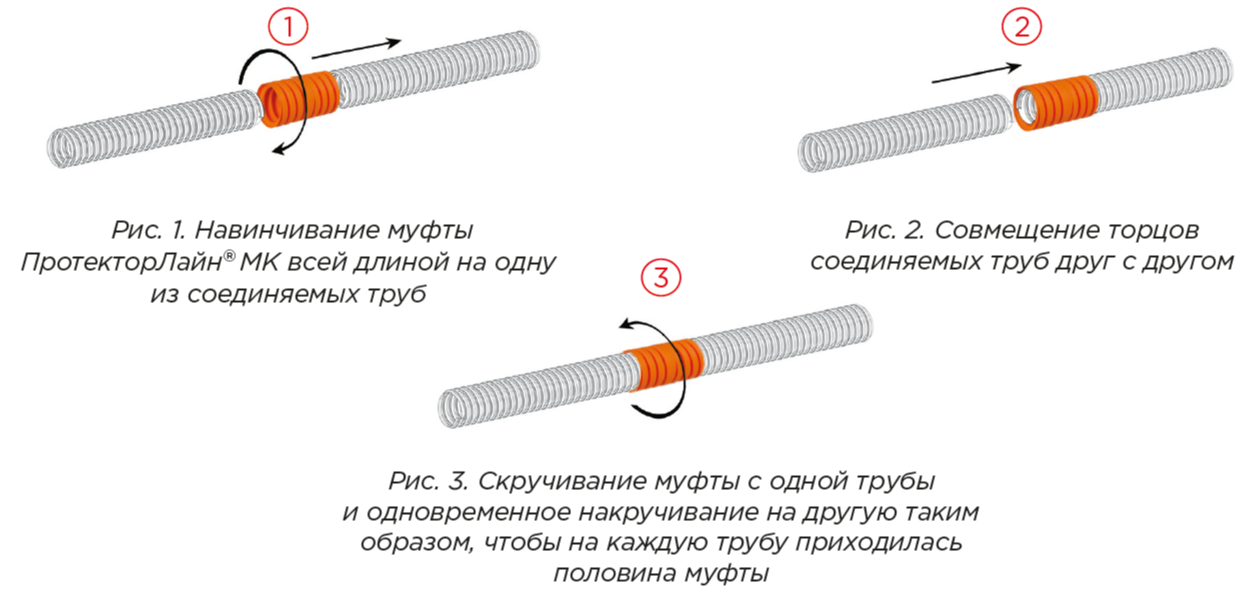

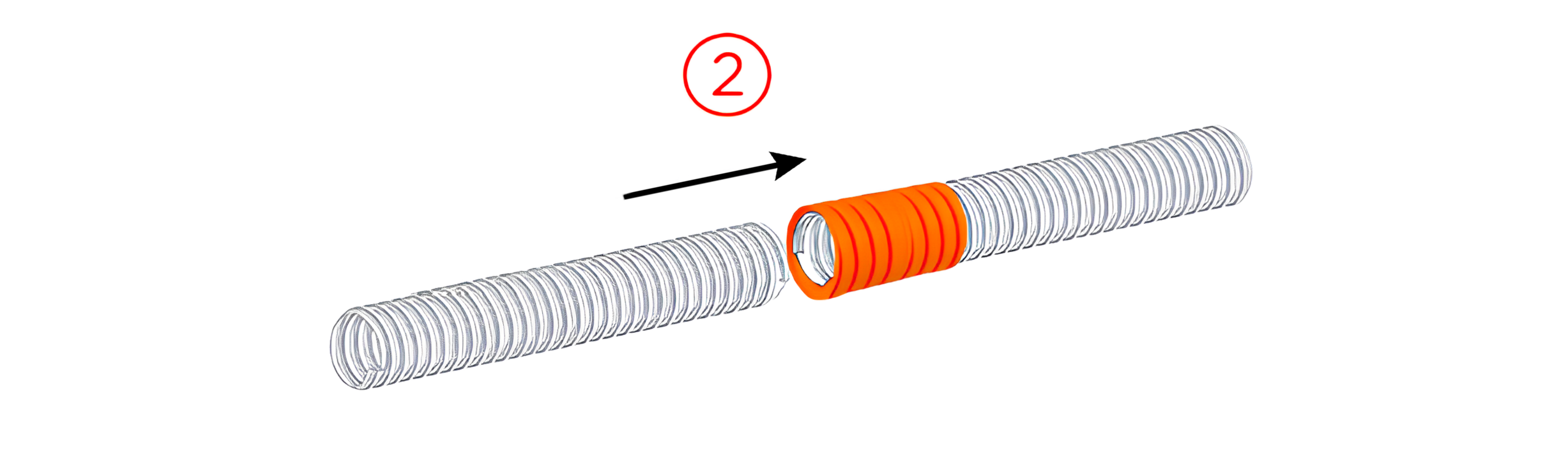

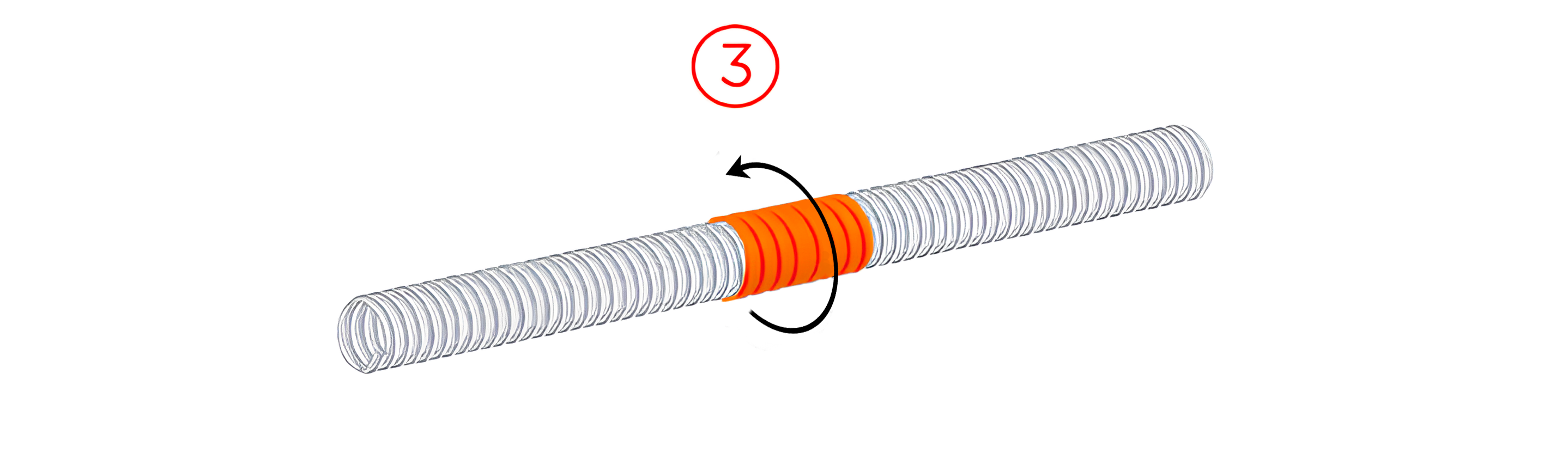

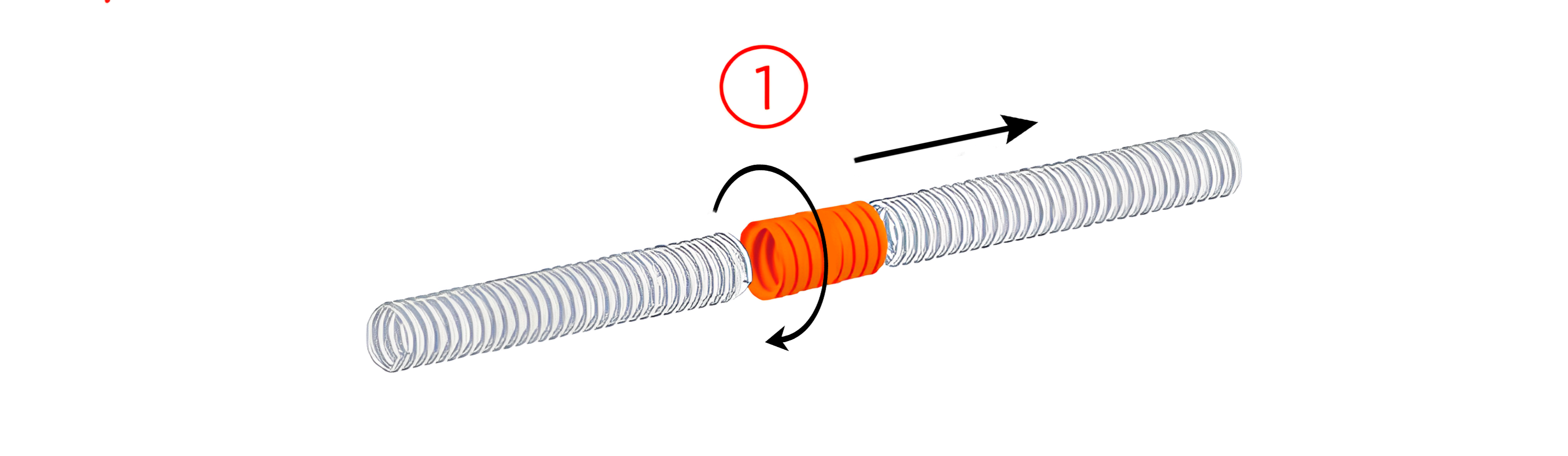

Этапы соединения муфт ПротекторЛайн® МК
02
02
Область
применения
Соединение спиральных труб
Предназначены для соединения спиральных труб ПротекторЛайн® КС или ПротекторЛайн® КН между собой в сухих грунтах или в условиях, где при устройстве кабельной канализации не предъявляются требования по обеспечению герметичности.
03
03 Номенклатура муфт ПротекторЛайн® МК
| Наименование | Наружный диаметр труб, мм |
| Муфта ПротекторЛайн® МК 63 | 63 |
| Муфта ПротекторЛайн® МК 75 | 75 |
| Муфта ПротекторЛайн® МК 90 | 90 |
| Муфта ПротекторЛайн® МК 110 | 110 |
| Муфта ПротекторЛайн® МК 125 | 125 |
| Муфта ПротекторЛайн® МК 140 | 140 |
| Муфта ПротекторЛайн® МК 160 | 160 |
| Муфта ПротекторЛайн® МК 180 | 180 |
04
04 Технические характеристики муфт ПротекторЛайн® МК
| Параметр | Значение |
|---|---|
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, М1 |
| Степень защиты от пыли и влаги | IP54 |
| Тип соединения | Резьбовое |
05
05 Минимальный радиус изгиба труб
| Кольцевая жесткость SN, кН/м2 | Минимально допустимый радиус изгиба в зависимости от температуры при укладке | |||
|---|---|---|---|---|
| 125D | 125D | 125D | ||
| Менее 2 | 125D | 125D | 125D | |
| от 4 до 8 | 125D | 125D | 125D | |
| Более 16 | 125D | 125D | 125D | |
06
06 Нормативная документация
- ТУ 22.21.21-010-39082310-2021
07
07
Пример формулировки для спецификации
или технического задания:
Муфта
Наименование изделия
ПРОТЕКТОРЛАЙН
Торговое наименование
МК
Марка муфты
75
Диаметр соединяемых спиральных труб
ТУ 22.21.21-010-39082310-2021
Номер технических условий, по которым изготовлена продукция
- Муфта ПРОТЕКТОРЛАЙН МК 75 ТУ 22.21.21-010-39082310-2021
Муфта полимерная для соединения спиральных труб
08
08
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 60°С
Особенности монтажа
- Минимальная температура монтажа -20°С
