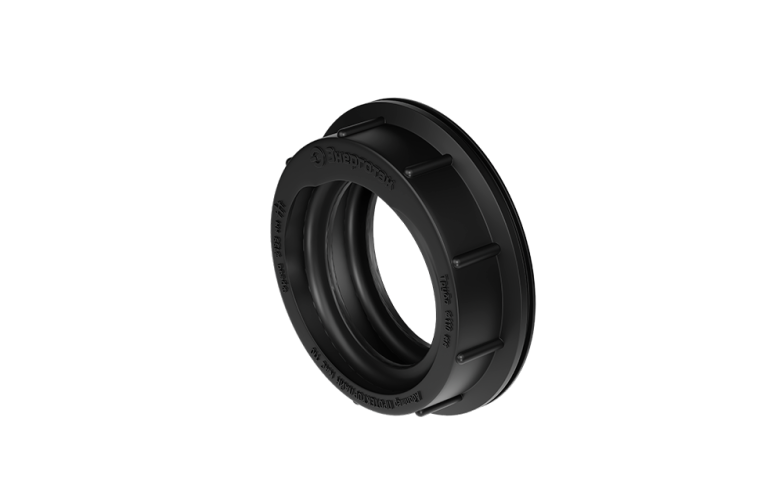

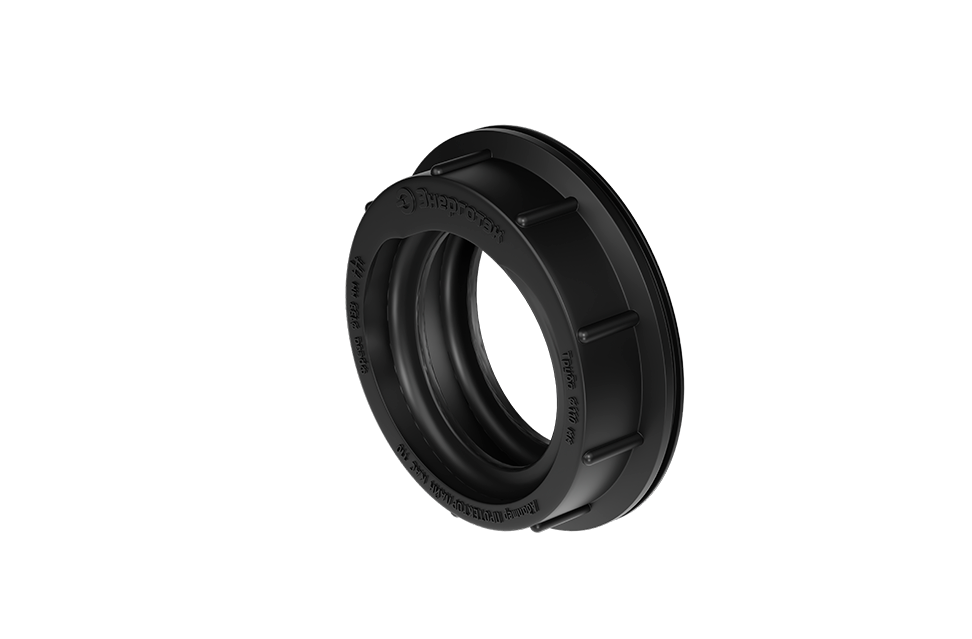

Адаптеры кольцевые спиральные ПротекторЛайн® КАС
Эластичные
Для ввода спиральных труб в кабельные колодцы
01 Описание
Адаптеры ПротекторЛайн® КАС — адаптеры кольцевой формы с внутренней спиральной резьбой для ввода в полимерные колодцы спиральных труб ПротекторЛайн® посредством вводов ПротекторЛайн® ВК. Адаптеры выполнены из эластомеров, имеют паз для установки и фиксации в стенке колодца.

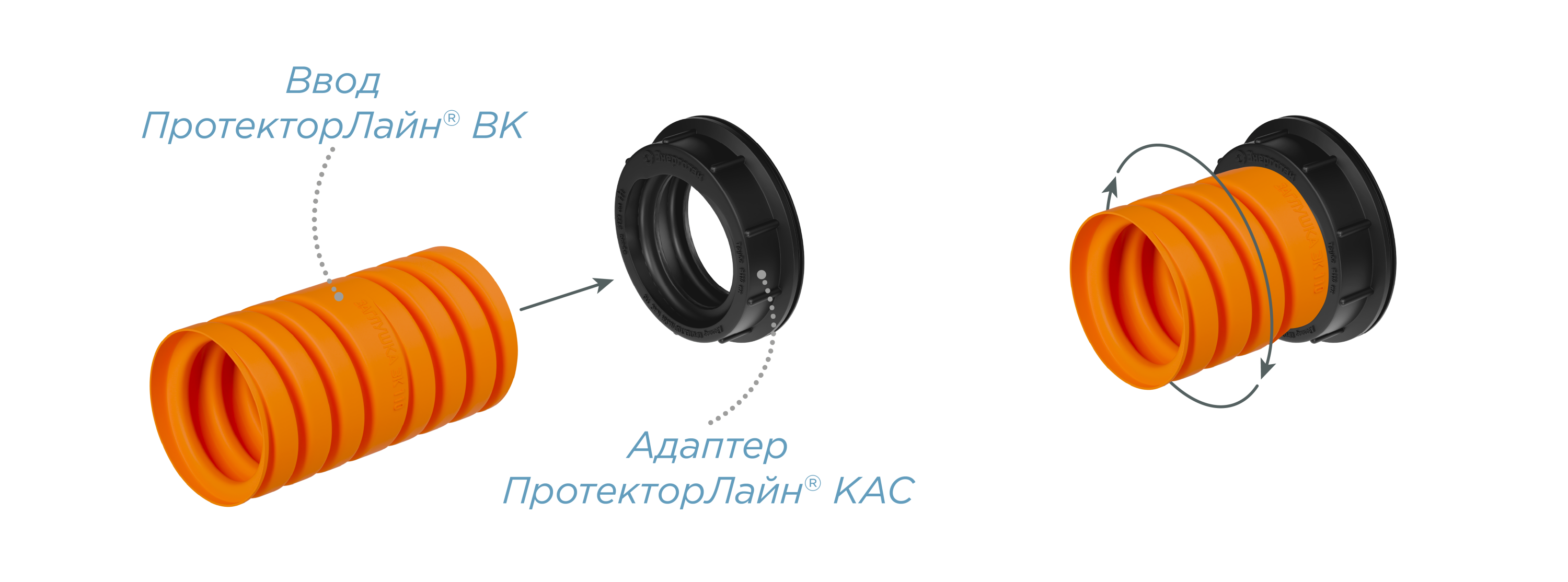

[caption]Адаптеры ПротекторЛайн® КАС применяются совместно с вводом ПротекторЛайн® ВК[/caption]
(не менее 30 лет)
Основные преимущества
- Надежно фиксируют трубу в колодце
- Стойкие к воздействию агрессивных и химически активных сред
- Обладают диэлектрическими свойствами
- Герметичность: обеспечивают степень защиты IP67 по ГОСТ 14254-2015
- Быстрый и простой монтаж
02
Область
применения
Ввод спиральных труб в кабельные колодцы
Предназначены для ввода спиральных труб ПротекторЛайн® КН и ПротекторЛайн® КС в кабельные колодцы.

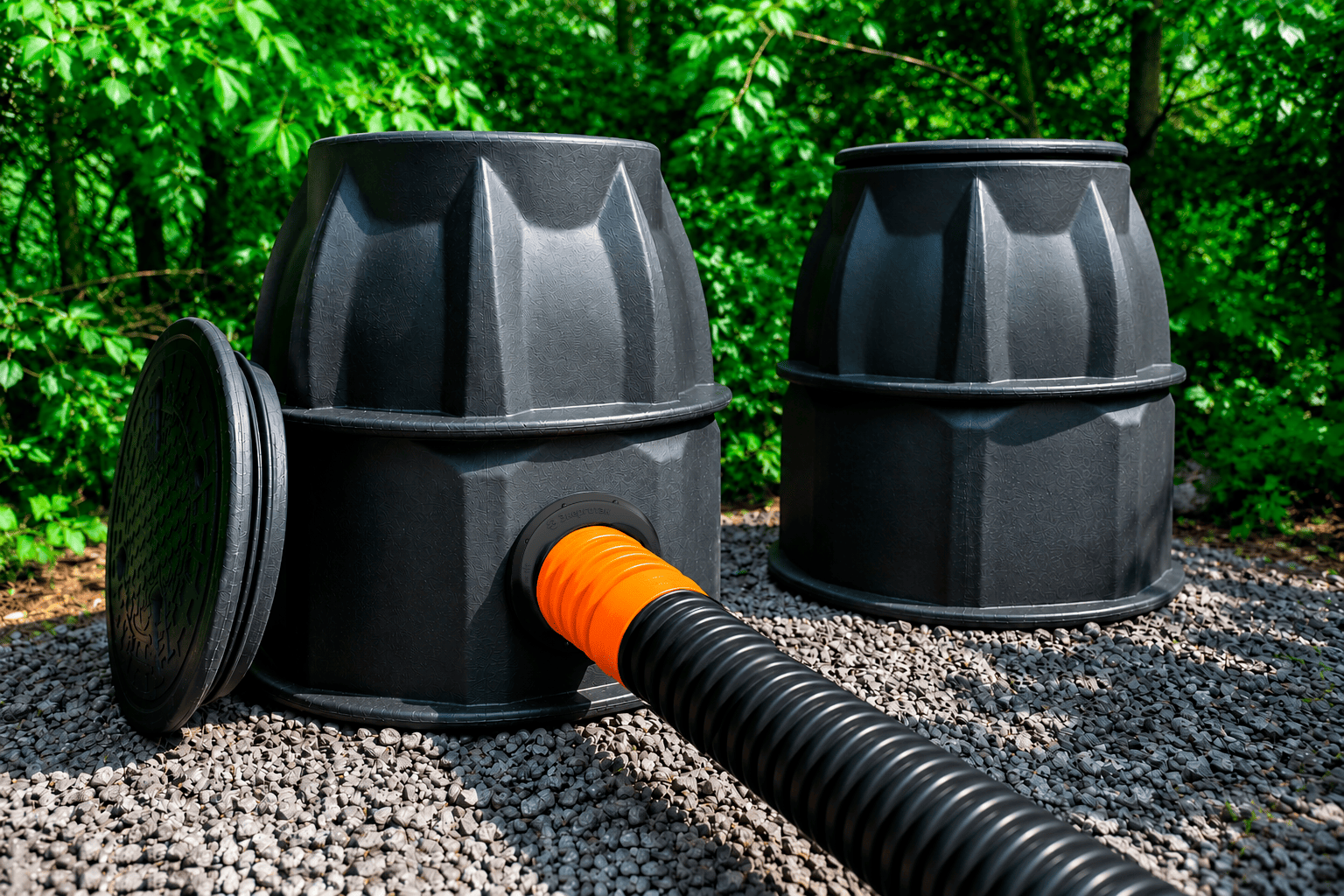

[caption]Пример применения адаптеров кольцевых спиральных ПротекторЛайн® КАС[/caption]
03 Номенклатура адаптеров кольцевых спиральных ПротекторЛайн® КАС
Для монтажа и герметизации кабельного ввода необходимо отдельно предусмотреть и заказать соответствующий ввод ПротекторЛайн® ВК в аналогичном количестве.
Комплект поставки адаптера ПротекторЛайн® КАС не включает в себя ввод ПротекторЛайн® ВК.
| Наименование | Наружный диаметр труб, мм | Диаметр установочного отверстия (фрезы), мм |
| Адаптер кольцевой ПротекторЛайн® КАС 63 | 63 | 85 |
| Адаптер кольцевой ПротекторЛайн® КАС 75 | 75 | Изделие в разработке |
| Адаптер кольцевой ПротекторЛайн® КАС 90 | 90 | Изделие в разработке |
| Адаптер кольцевой ПротекторЛайн® КАС 110 | 110 | 133 |
| Адаптер кольцевой ПротекторЛайн® КАС 125 | 125 | Изделие в разработке |
| Адаптер кольцевой ПротекторЛайн® КАС 140 | 140 | Изделие в разработке |
| Адаптер кольцевой ПротекторЛайн® КАС 160 | 160 | Изделие в разработке |
04 Номенклатура вводов ПротекторЛайн® ВК
| Наименование |
Наружный диаметр труб, мм |
| Ввод ПротекторЛайн® ВК 63 |
63 |
| Ввод ПротекторЛайн® ВК 75 |
Изделие в разработке |
| Ввод ПротекторЛайн® ВК 90 |
Изделие в разработке |
| Ввод ПротекторЛайн® ВК 110 | 110 |
| Ввод ПротекторЛайн® ВК 125 |
Изделие в разработке |
| Ввод ПротекторЛайн® ВК 140 |
Изделие в разработке |
| Ввод ПротекторЛайн® ВК 160 |
Изделие в разработке |
05 Минимальный радиус изгиба труб
| Кольцевая жесткость SN, кН/м2 | Минимально допустимый радиус изгиба в зависимости от температуры при укладке | |||
|---|---|---|---|---|
| 125D | 125D | 125D | ||
| Менее 2 | 125D | 125D | 125D | |
| от 4 до 8 | 125D | 125D | 125D | |
| Более 16 | 125D | 125D | 125D | |
06 Нормативная документация
- ТУ 22.21.21-012-39082310-2021
07
Пример формулировки для спецификации
или технического задания:
- Адаптер кольцевой ПРОТЕКТОРЛАЙН КАС 63 IP67 ТУ 22.21.21-012-39082310-2021
Адаптер кольцевой эластичный для ввода спиральных труб в колодцы - Ввод ПРОТЕКТОРЛАЙН ВК 63 ТУ 22.21.21-010-39082310-2021
Ввод полимерный для присоединения спиральных труб
08
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 60°С
Особенности монтажа
- Минимальная температура монтажа 5°С. При монтаже ниже 5°С требуется выполнить предварительный прогрев
- Кольцевые адаптеры устанавливаются в предварительно вырезанные в стенке колодца отверстия

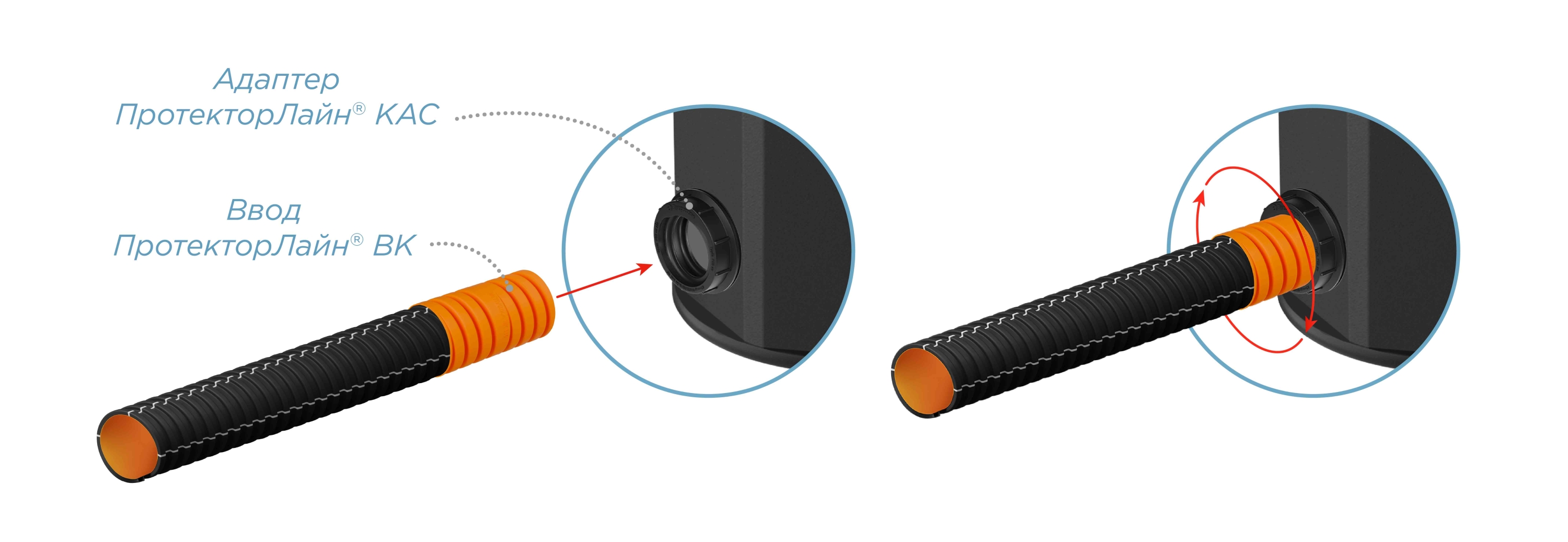

- Труба вводится в адаптер при помощи ввода ПротекторЛайн® ВК, который вкручивается в адаптер методом обратного сгона с трубы
- Отверстия соответствующего диаметра прорезаются в корпусе колодца с помощью кругового регулируемого сверла и электродрели или аккумуляторного шуруповерта
- Прорезанные отверстия необходимо очистить от пластиковой стружки, после чего установить адаптер герметичного ввода
- Отверстия в колодцах целесообразно прорезать на поверхности до установки колодца в котлован

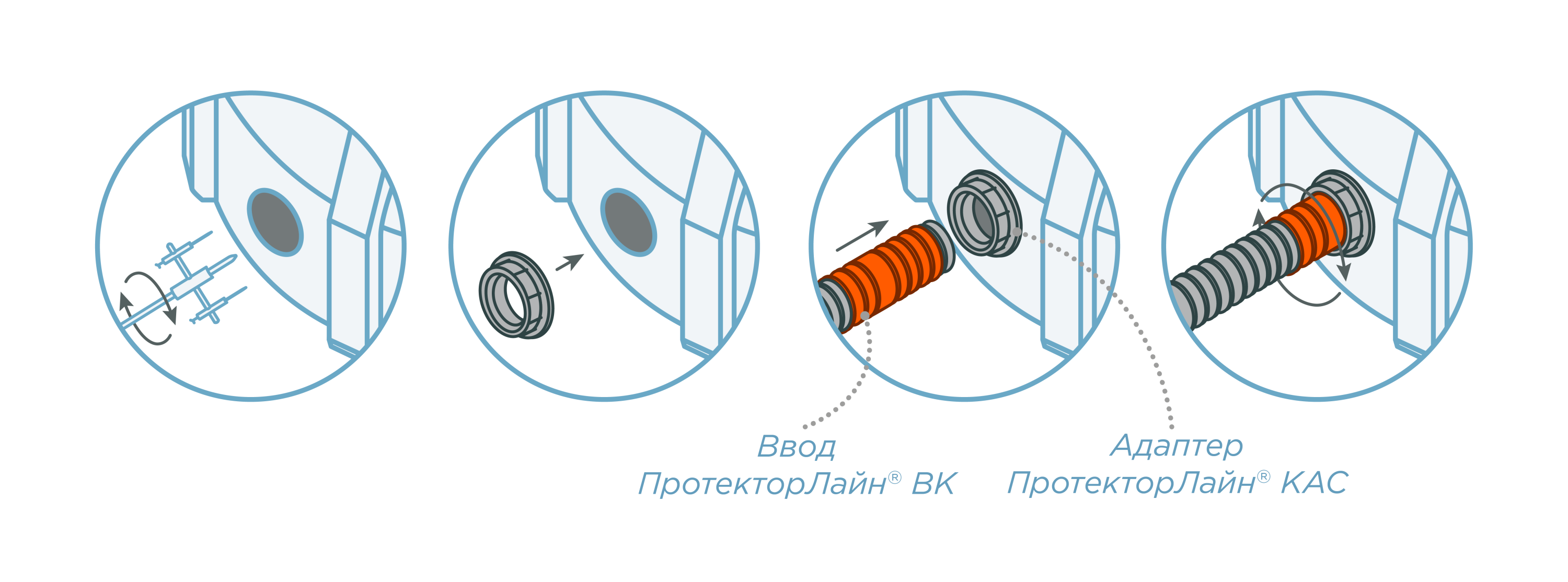

[caption]Порядок монтажа адаптеров кольцевых спиральных ПротекторЛайн® КАС[/caption]
