Трубы ПротекторФлекс® ПРО-ОМП
Токопоисковые, с внутренним слоем ПВ-0, с защитной оболочкой, термостойкие, ГОСТ Р 70751, до 500 кВ
Для определения мест повреждений оболочек кабелей
01 Описание

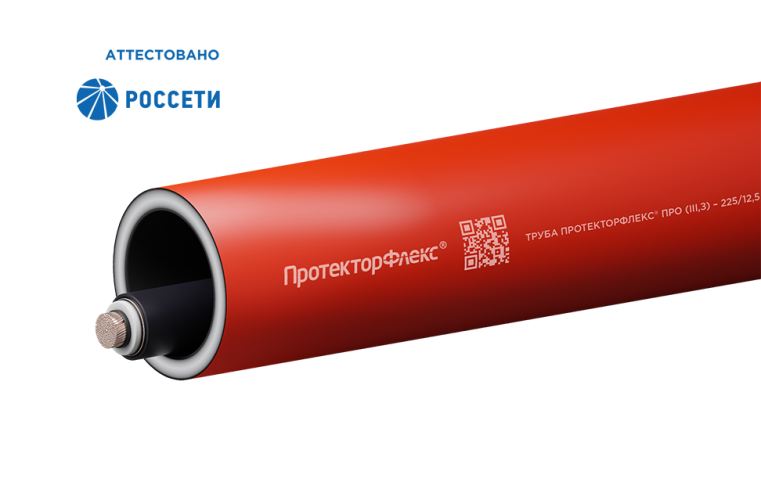

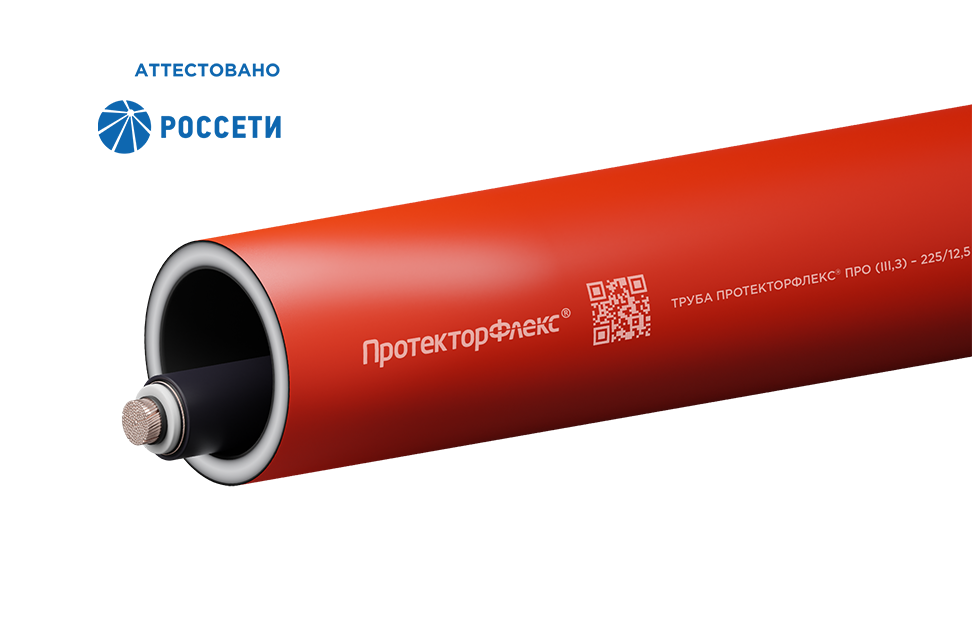

ПротекторФлекс® ПРО-ОМП — многослойные термостойкие токопоисковые трубы из полимерного компаунда со специальным внутренним слоем категории ПВ-0, с точечными токопоисковыми мостами и дополнительным слоем повышенной прочности для защиты трубы от процарапывания и истирания при прокладке КЛ методом горизонтально-направленного бурения.
Для уменьшения трения при тяжении кабеля в состав внутреннего слоя вводятся скользящие добавки. Наружный слой – сигнальный для обозначения кабельной линии.
Под наружным защитным слоем расположен маркерный слой черного цвета для визуального контроля повреждений трубы при проведении монтажных работ.
Конструкция трубы
- Внутренний слой – стойкий к воздействию открытого пламени
- Основной слой – несущий
- Дополнительный слой – маркерный
- Наружный слой – повышенной прочности, сигнальный
Модификации труб ПротекторФлекс® ОМП
- ПротекторФлекс® СТ-ОМП (токопоисковые термостойкие, до 500 кВ)
- ПротекторФлекс® БК-ОМП (токопоисковые с внутренним слоем ПВ-0, термостойкие, до 500 кВ)
- ПротекторФлекс® ПРО-ОМП (токопоисковые с внутренним слоем ПВ-0, с защитной оболочкой, термостойкие, до 500 кВ)
(не менее 50 лет)
Основные преимущества
- Позволяют выявить факт повреждения оболочки кабеля в рамках приемо-сдаточных испытаний кабельной линии
- Позволяют выявить факт повреждения оболочки кабеля в рамках периодических испытаний кабельной линии в процессе ее эксплуатации
- Позволяют локализовать место повреждения оболочки кабеля
- Обладают дополнительным слоем повышенной прочности
- Внутренний слой, стойкий к воздействию открытого пламени категории ПВ-0
- Стойкие к короткому замыканию в кабеле
- Термостойкие на протяжении всего срока эксплуатации
- Соответствуют требованиям ГОСТ Р 70751-2023
- Обладают повышенной устойчивостью к процарапыванию и распределению точечных нагрузок от камней и острых предметов
- Сохраняют механическую прочность на протяжении всего срока эксплуатации
- Свариваются встык
- Гибкие, позволяют создавать повороты без применения фасонных изделий и колодцев
02
Область
применения
Защита высоковольтных КЛ классов номинального напряжения
Предназначены для механической защиты высоковольтных кабельных линий до 500 кВ. Рекомендуются для прокладки силовых кабелей в тяжелых условиях (скальные грунты, грунты с включениями искусственного происхождения) и в случае прокладки методом горизонтально-направленного бурения при повышенной протяженности канала (более 200 м).
Способы прокладки
- Горизонтально направленное бурение
- Прокол
- Траншейная прокладка
Одобрены Министерством строительства РФ
Внесены Министерством строительства РФ в государственные сметные нормативы: Федеральные сметные цены на материалы, применяемые в строительстве. (Приказ №899/пр от 11 декабря 2015 года).
В соответствии с приказом Комитета г. Москвы по ценовой политике в строительстве и государственной экспертизе проектов № МКЭ-ОД/21-79 от 19 октября 2021 года содержатся в базе сметных нормативов ТСН-2001, шифры ресурса: 1.12-5-1453 – 1.12-5-1494.
Аттестованы ПАО «Россети»
Трубы ПротекторФлекс® соответствуют техническим требованиям ПАО «Россети» и рекомендованы для применения на объектах ДЗО ПАО «Россети».
Сертифицированы по ГОСТ Р 70751-2023
Трубы ПротекторФлекс® сертифицированы в соответствии с требованиями ГОСТ Р 70751-2023.
03 Номенклатура труб ПротекторФлекс® ПРО-ОМП
| Внешний диаметр трубы D, мм | Кольцевая жесткость SN, кН/м2 |
Толщина защитного слоя, мм |
|||||||
| 12 | 16 | 24 | 32 | 48 | 64 | 96 | Минимум | Максимум | |
| Толщина стенки трубы e, мм | |||||||||
| 50 | 2,5 | 2,8 | 3,1 | 3,4 | 3,9 | 4,3 | 4,8 | 0,6 | 1,2 |
| 63 | 3,2 | 3,5 | 4,0 | 4,3 | 4,9 | 5,4 | 6,1 | 0,8 | 1,6 |
| 75 | 3,8 | 4,2 | 4,7 | 5,2 | 5,9 | 6,4 | 7,2 | 0,8 | 1,6 |
| 90 | 4,6 | 5,0 | 5,7 | 6,2 | 7,0 | 7,7 | 8,7 | 0,9 | 1,7 |
| 110 | 5,6 | 6,1 | 6,9 | 7,6 | 8,6 | 9,4 | 10,6 | 1,0 | 1,8 |
| 125 | 6,3 | 6,9 | 7,9 | 8,6 | 9,8 | 10,7 | 12,0 | 1,1 | 1,9 |
| 140 | 7,1 | 7,8 | 8,8 | 9,6 | 10,9 | 11,9 | 13,5 | 1,1 | 1,9 |
| 160 | 8,1 | 8,9 | 10,1 | 11,0 | 12,5 | 13,6 | 15,4 | 1,2 | 2,0 |
| 180 | 9,1 | 10,0 | 11,3 | 12,4 | 14,0 | 15,3 | 17,3 | 1,2 | 2,0 |
| 200 | 10,1 | 11,1 | 12,6 | 13,8 | 15,6 | 17,0 | 19,3 | 1,3 | 2,2 |
| 225 | 11,4 | 12,5 | 14,2 | 15,5 | 17,6 | 19,2 | 21,7 | 1,4 | 2,3 |
| 250 | 12,7 | 13,9 | 15,7 | 17,2 | 19,5 | 21,3 | 24,1 | 1,5 | 2,4 |
| 280 | 14,2 | 15,5 | 17,6 | 19,3 | 21,8 | 23,9 | 27,0 | 1,5 | 2,4 |
| 315 | 15,9 | 17,5 | 19,8 | 21,7 | 24,6 | 26,8 | 30,4 | 1,5 | 2,4 |
| 355 | 18,0 | 19,7 | 22,3 | 24,4 | 27,7 | 30,3 | 34,2 | 1,6 | 2,6 |
| 400 | 20,2 | 22,2 | 25,2 | 27,5 | 31,2 | 34,1 | 38,5 | 1,8 | 2,8 |
| 450 | 22,8 | 24,9 | 28,3 | 31,0 | 35,1 | 38,3 | 43,4 | 2,0 | 3,0 |
| 500 | 25,3 | 27,7 | 31,5 | 34,4 | 39,0 | 42,6 | 48,2 | 2,0 | 3,0 |
| 560 | 28,3 | 31,0 | 35,3 | 38,6 | 43,7 | 47,7 | 54,0 | 2,2 | 3,2 |
| 630 | 31,9 | 34,9 | 39,7 | 43,4 | 49,2 | 53,7 | 60,7 | 2,5 | 3,5 |
04 Преимущества токопоисковых труб ПротекторФлекс® ПРО-ОМП
В условиях плотной городской застройки строительство новых кабельных линий все чаще производится в полимерных трубах, которые, ввиду своих высоких электроизоляционных свойств, не позволяют выявить возможные повреждения кабелей в процессе их испытаний.

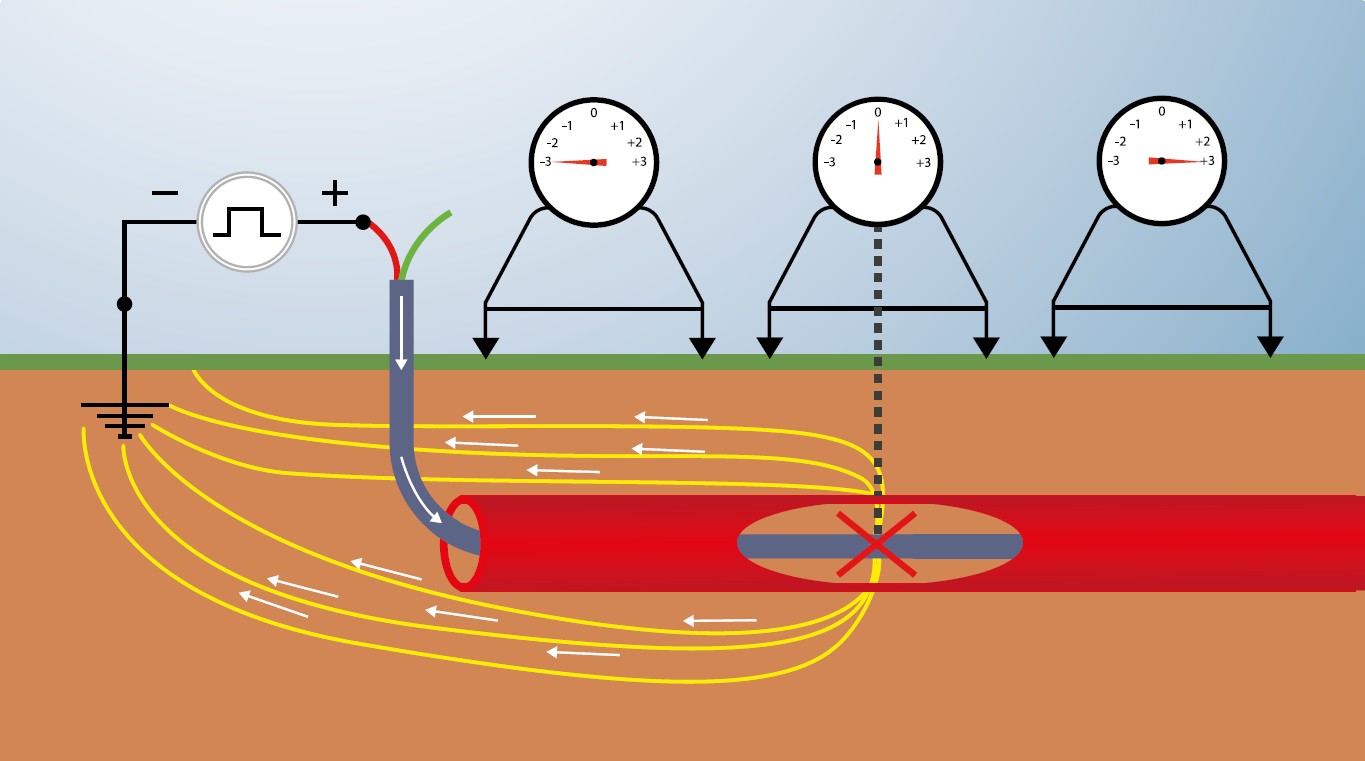

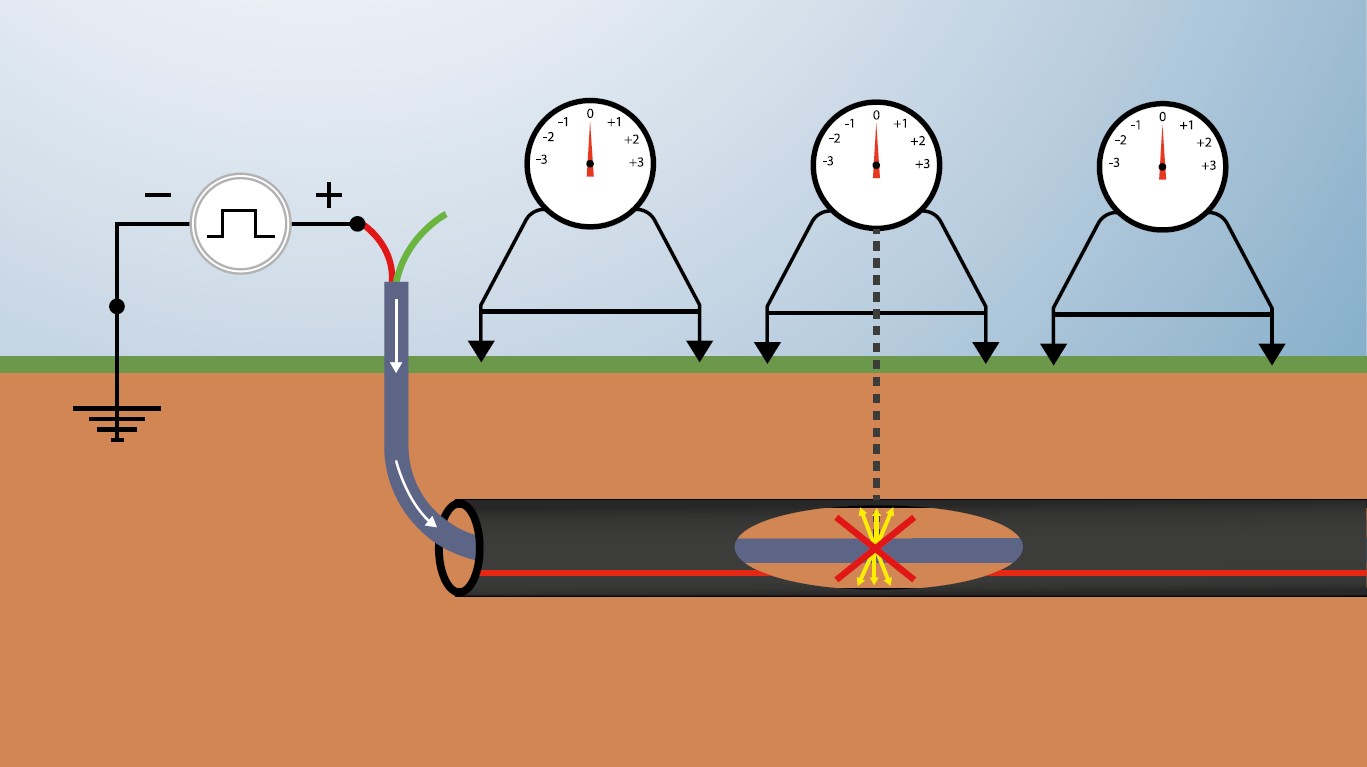

Специализированные термостойкие токопоисковые трубы ПротекторФлекс® ПРО-ОМП – новое поколение труб для защиты силовых кабелей, позволяющих определить факт повреждения оболочки кабеля, проложенного в трубе, и точно локализовать его место еще на этапе приемо-сдаточных испытаний.
- Позволяют определить факт повреждения оболочки кабеля в трубе
- Позволяют точно локализовать место повреждения оболочки кабеля в трубе
- Позволяют провести достоверные приемосдаточные и периодические испытания кабельной линии
- Позволяют объективно оценить качество строительно-монтажных работ
- Сокращают затраты на ремонтновосстановительные работы
- Повышают надежность кабельных линий
|
|
|
05 Минимальный радиус изгиба труб
Как рассчитывать
Е – модуль упругости при растяжении, МПа
σ – предел текучести при растяжении, МПа
D – наружный диаметр трубы, мм
Например, при Е = 850 МПа и σ = 21 МПа минимальный радиус изгиба будет составлять величину r = 20D.
Согласно опыту прокладки, минимальный радиус изгиба трубы зависит от температуры среды на момент прокладки трубы.
Итоговые рекомендации представлены в таблице.
| Минимально допустимый радиус изгиба в зависимости от температуры при укладке | |||
| Температура при укладке | 0°С | 10°С | 20°С |
| Минимально допустимый радиус изгиба | 50D | 35D | 20D |
06 Нормативная документация
- ТУ 2248-003-34311042-2015
- ГОСТ Р 70751-2023
07
Пример формулировки для спецификации
или технического задания:
Труба ПРОТЕКТОРФЛЕКС ПРО-ОМП (III, з) - 160/11,0 SN332 F110 T105 /1/ ГОСТ Р 70751 / ТУ 2248-003-34311042-2015
Труба полимерная гладкая термостойкая с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, с наружным защитным слоем повышенной прочности с возможностью определения места повреждения кабеля в трубе для прокладки и защиты кабельных линий до 500 кВ
08
Основные
характеристики
Рабочая температура
- Длительно допустимая температура нагрева токопроводящих жил кабеля до 105°С
- Минимально допустимая рабочая температура -70°С
- В режиме перегрузок КЛ до 120°С (в течение 8 часов в день)
- В режиме короткого замыкания до 250°С на жиле кабеля и 350°С на экране кабеля
Строительная длина
Трубы поставляются прямыми отрезками длиной 13 м (12 м).
Технические характеристики труб ПротекторФлекс® ОМП
| Наименование показателя | Значения для труб ПротекторФлекс® ОМП | ||
| СТ-ОМП | БК-ОМП | ПРО-ОМП | |
| Климатическое исполнение и категория размещения | УХЛ1, М1 | ||
| Средний коэффициент линейного теплового расширения 20 - 70°С, К-1 | 1,8 х 10-4 | ||
| Температура размягчения по Вика,°С |
Не менее 125 |
||
| Теплопроводность, Вт/(м·К) | Не менее 0,5 | ||
| Предел текучести при растяжении, МПа | Не менее 21 | Не менее 21,7 | |
| Разрушающее напряжение при растяжении, МПа | Не менее 37 | ||
| Модуль упругости при растяжении, МПа | Не менее 850 | ||
|
Термостабильность при 200°С, мин |
Не менее 180 | ||
| Относительное удлинение при разрыве, % | Не менее 350 | ||
| Сопротивление изоляции*, МОм | Не более 0,1 | ||
| Твердость поверхности по Шору D |
Не менее 65 |
Не менее 69 | |
| Стойкость к маслам, бензину, грунтовым водам |
Стойкие |
||
| Стойкость внутреннего слоя к воздействию открытого пламени | ПВ-2 | ПВ-0 | |
| Стойкость к зажиганию нагретой проволокой, °С | 850 | 960 | |
| Изменение длины трубы после прогрева, % | Не более 3 | ||
| Минимальный радиус изгиба при 20°С | Не менее 20D* | ||
* D – наружный диаметр трубы
