Трубы ПЛ ПН
Термостойкие, гладкостенные, с внутренним слоем ПВ-0
Для траншейной прокладки и прокладки способом ГНБ, где есть требования пожарной безопасности
01 Описание

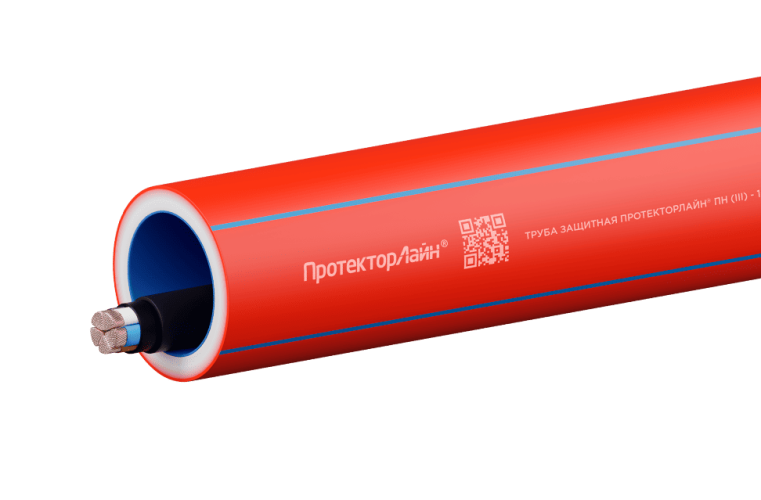

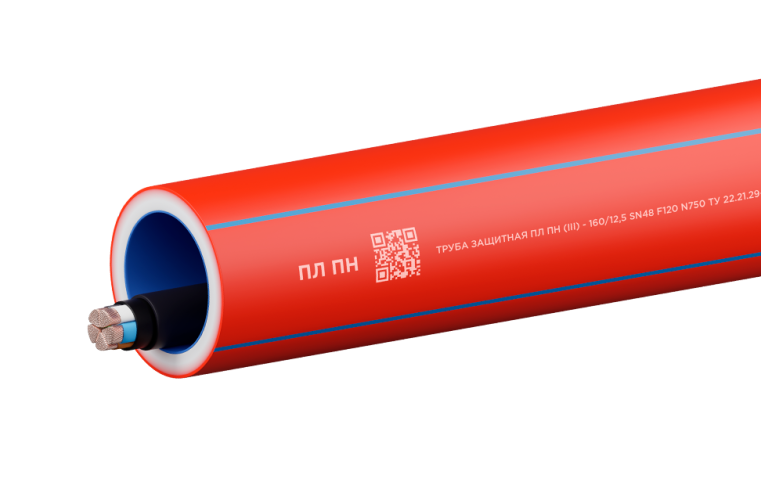

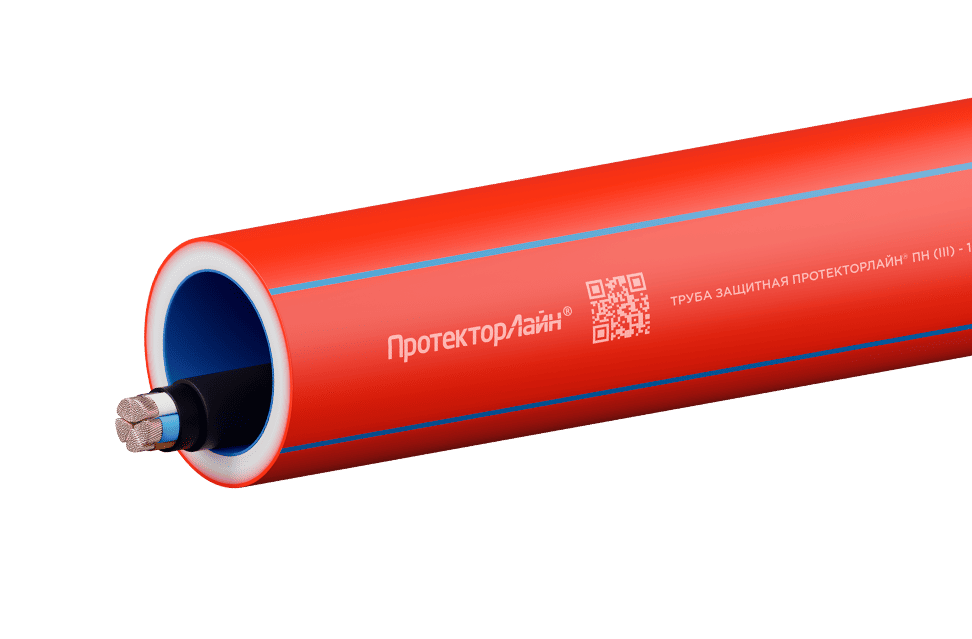

Механический расчетТрубы ПЛ ПН – это трехслойные трубы из полимерного компаунда с наружным сигнальным слоем красного цвета и внутренним слоем, стойким к воздействию открытого пламени.
Исполнения

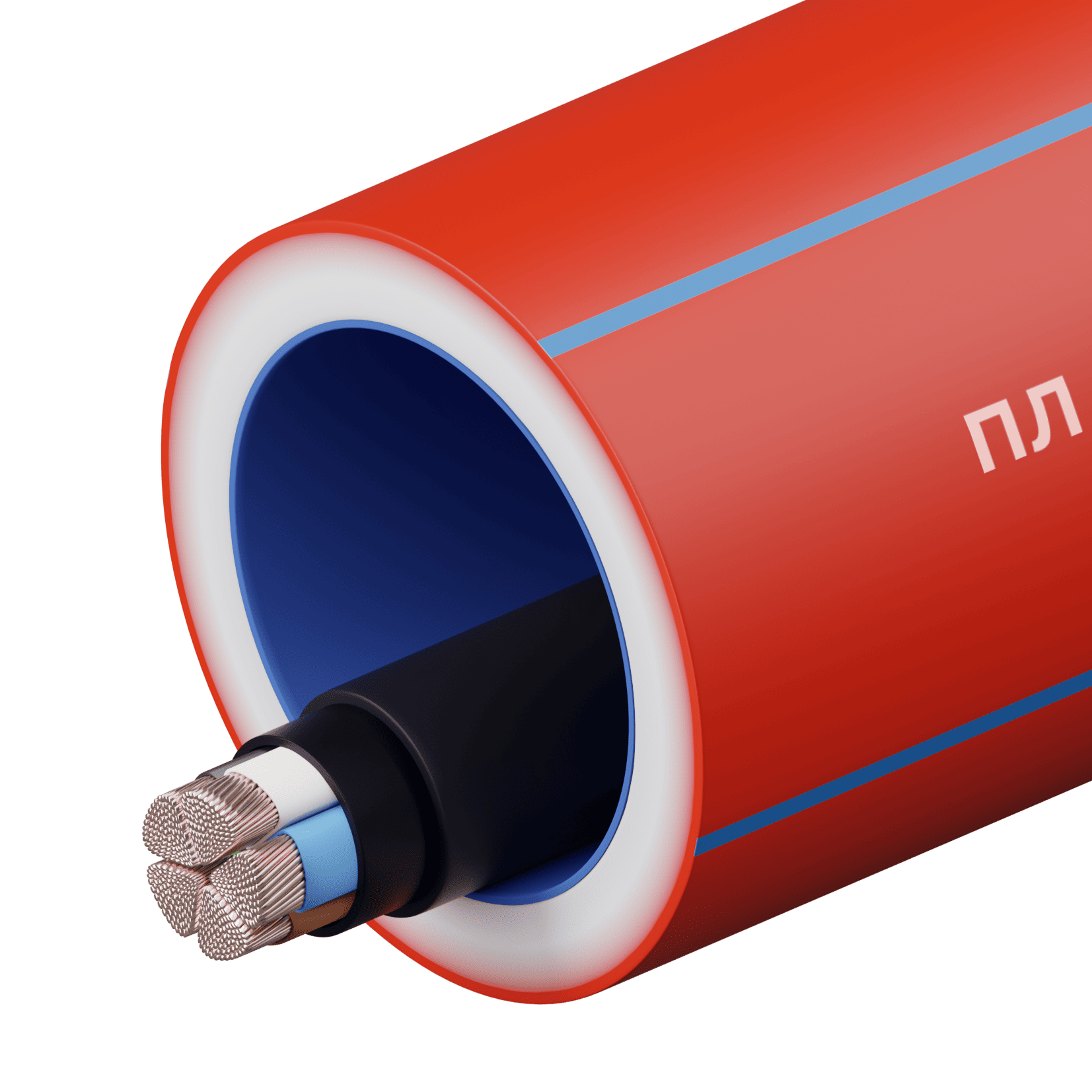

Трехслойное
исполнение
Внутренний слой – стойкий к воздействию открытого пламени
Основной слой – несущий
Наружный слой – сигнальный

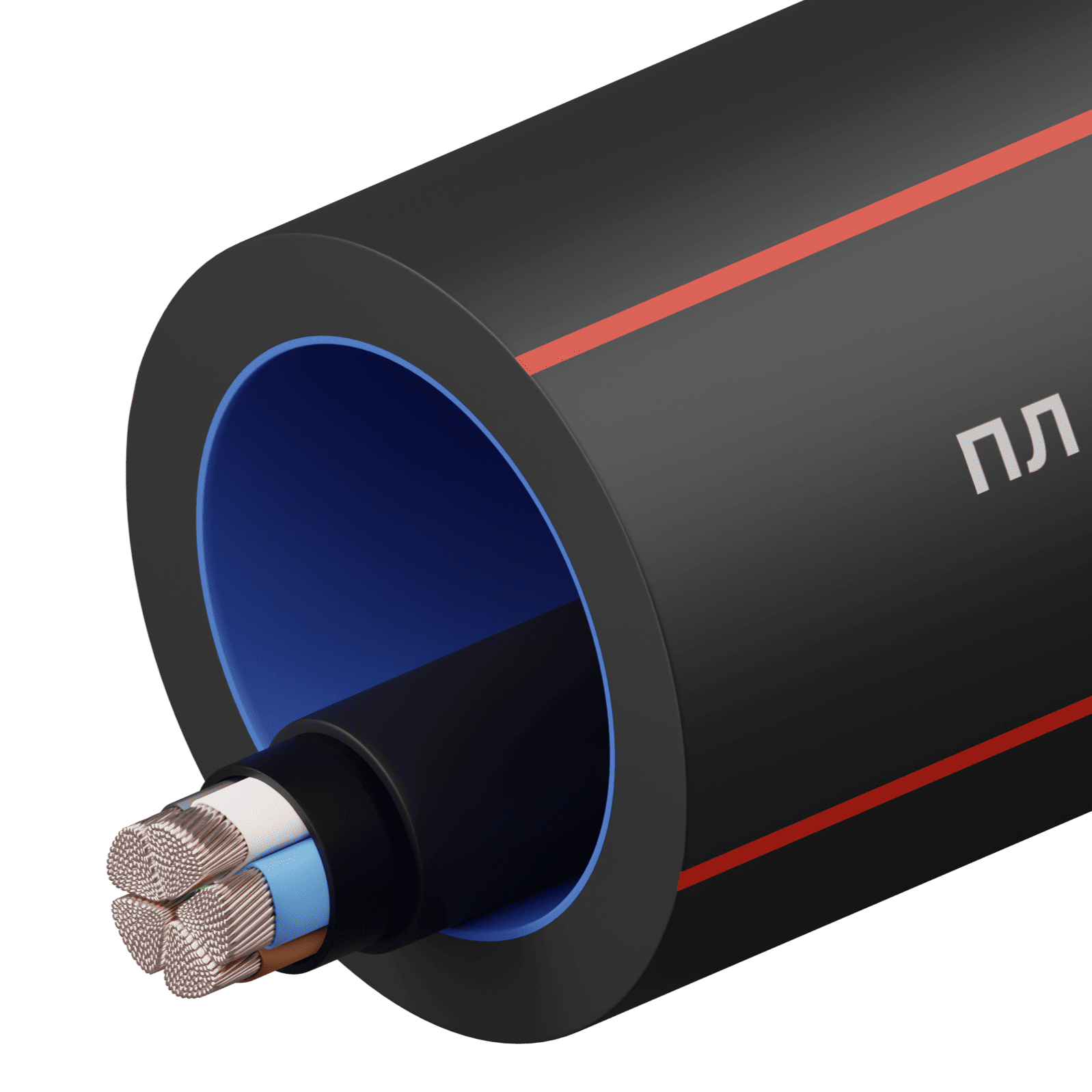

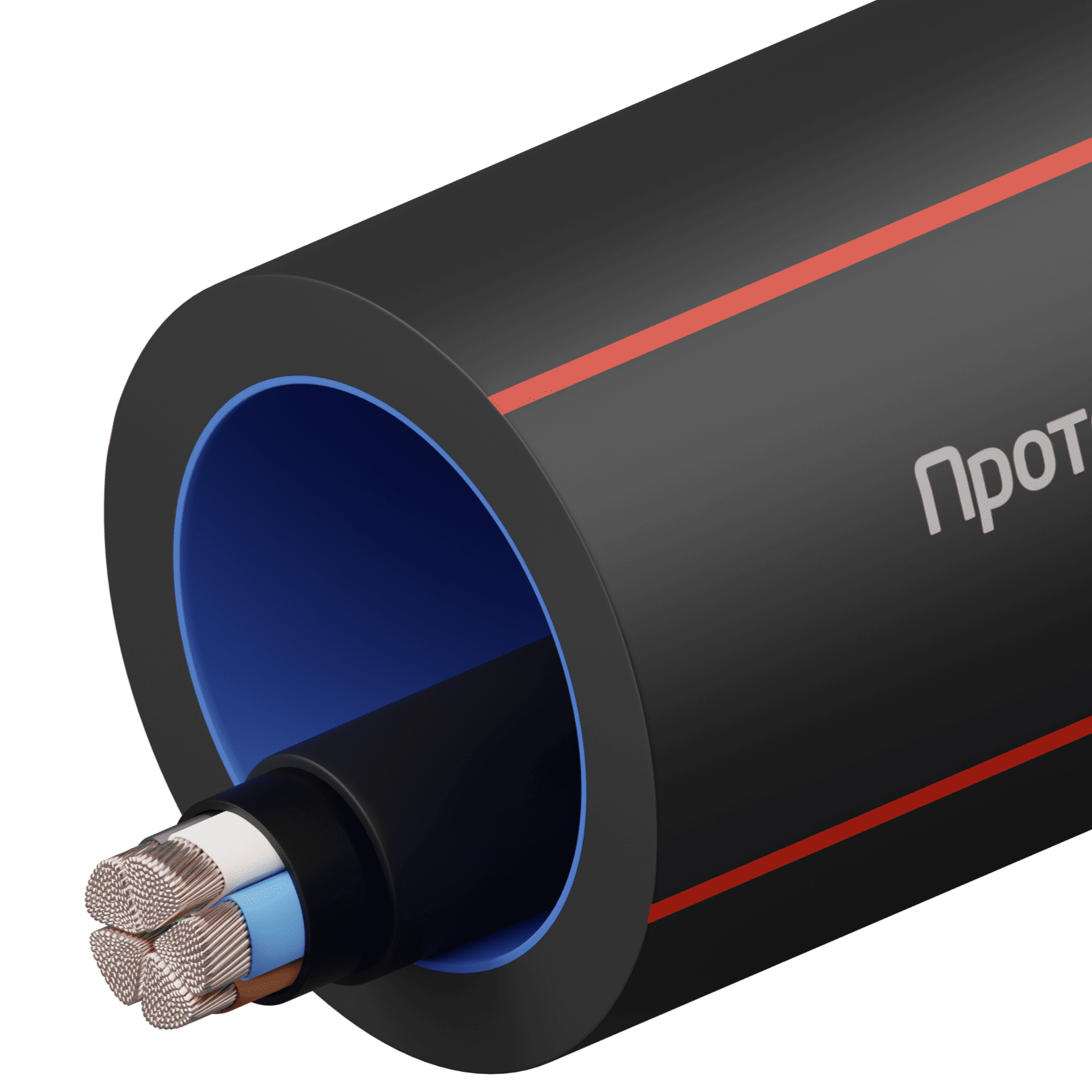

Двухслойное
исполнение
Внутренний слой – стойкий к воздействию открытого пламени
Наружный слой – несущий, сигнальный
По согласованию с клиентом допускается производство труб иного цветового исполнения.
Модификации
Доступна термостойкая модификация для кабелей с допустимой температурой нагрева жил до 90°C.
(не менее 30 лет)
Основные преимущества
- Имеют внутренний слой, стойкий к воздействию открытого пламени
- Обладают диэлектрическими свойствами
- Сохраняют механическую прочность на протяжении всего срока эксплуатации
- Соединяются сваркой встык, а также при помощи электросварных муфт
- Стойкие к воздействию агрессивных и химически активных сред
02
Область
применения
Механическая защита силовых, слаботочных кабельных линий и ВОЛС
Предназначены для механической защиты силовых кабельных линий, слаботочных сетей и ВОЛС при их прокладке в грунте любым из известных способов (горизонтально-направленное бурение, прокол, траншейная прокладка и др.), а также для устройства блочной канализации. Используются в условиях, где к трубам предъявляются требования по стойкости внутреннего слоя к воздействию открытого пламени.
Способы прокладки
- Горизонтально направленное бурение
- Прокол
- Траншейная прокладка
03 Номенклатура труб ПЛ ПН
|
Внешний диаметр трубы D, мм |
Кольцевая жесткость SN, кН/м2 | ||||||
|---|---|---|---|---|---|---|---|
| 12 | 16 | 24 | 32 | 48 | 64 | 96 | |
| Толщина стенки трубы e, мм | |||||||
| 50 | 2,5 | 2,8 | 3,1 | 3,4 | 3,9 | 4,3 | 4,8 |
| 63 | 3,2 | 3,5 | 4,0 | 4,3 | 4,9 | 5,4 | 6,1 |
| 75 | 3,8 | 4,2 | 4,7 | 5,2 | 5,9 | 6,4 | 7,2 |
| 90 | 4,6 | 5,0 | 5,7 | 6,2 | 7,0 | 7,7 | 8,7 |
| 110 | 5,6 | 6,1 | 6,9 | 7,6 | 8,6 | 9,4 | 10,6 |
| 125 | 6,3 | 6,9 | 7,9 | 8,6 | 9,8 | 10,7 | 12,0 |
| 140 | 7,1 | 7,8 | 8,8 | 9,6 | 10,9 | 11,9 | 13,5 |
| 160 | 8,1 | 8,9 | 10,1 | 11,0 | 12,5 | 13,6 | 15,4 |
| 180 | 9,1 | 10,0 | 11,3 | 12,4 | 14,0 | 15,3 | 17,3 |
| 200 | 10,1 | 11,1 | 12,6 | 13,8 | 15,6 | 17,0 | 19,3 |
| 225 | 11,4 | 12,5 | 14,2 | 15,5 | 17,6 | 19,2 | 21,7 |
| 250 | 12,7 | 13,9 | 15,7 | 17,2 | 19,5 | 21,3 | 24,1 |
| 280 | 14,2 | 15,5 | 17,6 | 19,3 | 21,8 | 23,9 | 27,0 |
| 315 | 15,9 | 17,5 | 19,8 | 21,7 | 24,6 | 26,8 | 30,4 |
| 355 | 18,0 | 19,7 | 22,3 | 24,4 | 27,7 | 30,3 | 34,2 |
| 400 | 20,2 | 22,2 | 25,2 | 27,5 | 31,2 | 34,1 | 38,5 |
| 450 | 22,8 | 24,9 | 28,3 | 31,0 | 35,1 | 38,3 | 43,4 |
| 500 | 25,3 | 27,7 | 31,5 | 34,4 | 39,0 | 42,6 | 48,2 |
| 560 | 28,3 | 31,0 | 35,3 | 38,6 | 43,7 | 47,7 | 54,0 |
| 630 | 31,9 | 34,9 | 39,7 | 43,4 | 49,2 | 53,7 | 60,7 |
04 Технические характеристики труб ПЛ ПН
| Наименование показателя |
Значение |
| Типы прокладываемых кабелей |
Силовые, слаботочные и оптические кабели |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1, М1 |
| Стойкость к воздействию агрессивных и химически-активных сред | Стойкие в соответствии с СН 550-82 |
| Стойкость к маслам, бензину, грунтовым водам, соленым водам | Стойкие |
| Стойкость к УФ-излучению | Стойкие в течение срока хранения |
| Овальность, % | Не более 3,5 |
| Модуль упругости при растяжении, МПА | Не менее 850 |
| Электрическое сопротивление, МОм | Не менее 100 |
| Средний коэффициент линейного теплового расширения в диапазоне температур 20-70°С, К⁻¹ |
1,8∙10⁻⁴ |
| Твердость поверхности по Шору D, | Не менее 65 |
| Категория стойкости внутреннего слоя к воздействию открытого пламени | ПВ-0 |
| Стойкость к зажиганию нагретой проволокой при температуре, °С | Не менее 960 |
| Теплопроводность стенки при 60°С, Вт/мК | Не менее 0,5 |
| Относительное удлинение при разрыве, % |
Не менее 350 |
| Изменение длины после прогрева, % |
Не более 3 |
| Термостабильность при 200°С, мин |
Не менее 180 |
| Сопротивление удару по ГОСТ Р МЭК 61386.24-2014 |
Нормальная |
| Сопротивление сжатию по ГОСТ Р МЭК 613826.24-2104, H |
450, 750 |
| Метод изготовления | Экструдирование |
| Герметичность соединений | IP68 |
| Минимальный радиус изгиба при температуре 20°С | 20D* |
| Минимальная температура монтажа, °С | -15 |
| Срок хранения, лет | 3 |
* D – наружный диаметр трубы.
05 Нормативная документация
- ГОСТ Р МЭК 61386.24-2014
- ТУ 22.21.29-009-39082310-2025
06
Пример формулировки для спецификации
или технического задания:
- Труба ПЛ ПН (III) – 160/12,5 SN48 F120 N750 ТУ 22.21.29-009-39082310-2025 / ГОСТ Р МЭК 61386.24-2014
Труба полимерная гладкая с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, для прокладки и защиты силовых, слаботочных и оптических кабельных линий
07
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 60°С
Строительная длина
Трубы поставляются прямыми отрезками длиной 13 м (12 м) или в бухтах по 100 м для диаметров труб до 110 мм.
Особенности монтажа
- Минимальная температура монтажа -15°С
- Соединение осуществляется посредством сварки встык, а также при помощи электросварных муфт
- Минимальный радиус изгиба при температуре окружающей среды 20°С – 20D, где D – наружный диаметр трубы.
