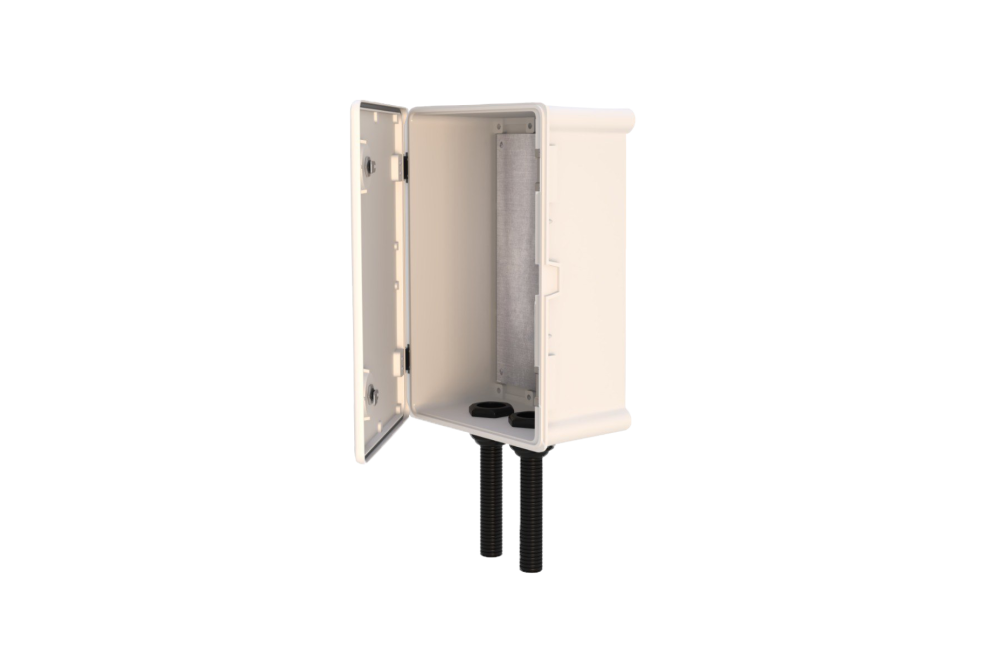

Навесные электротехнические коробки Энерготэк КЭТ
Полимерные, стеклоармированные, УФ-стойкие
Для соединения и ответвления кабелей, а также для размещения электротехнического оборудования
01
01 Описание
Показать чертежиСкрыть чертежи
Чертеж Энерготэк КЭТ-400х600х220
(pdf 45 кб)
Чертеж Энерготэк КЭТ-500х700х220
(pdf 52.1 кб)
Чертеж Энерготэк КЭТ-600х800х240
(pdf 38.3 кб)
Чертеж Энерготэк КЭТ-600х800х350
(pdf 80.8 кб)
Чертеж Энерготэк КЭТ-230х330х150
(pdf 38.4 кб)
Чертеж Энерготэк КЭТ-300х400х200
(pdf 35.5 кб)
Чертеж Энерготэк КЭТ-350х500х220
(pdf 39.8 кб)
Полимерные электротехнические коробки Энерготэк КЭТ — специализированные корпуса, предназначенные для размещения и защиты низковольтного распределительного, коммутационного и контрольного оборудования, а также других приборов и устройств.
Электротехнические коробки Энерготэк выполнены из стеклоармированной полимерной композиции.
лет
0
+
Длительный срок эксплуатации
(не менее 30 лет)
(не менее 30 лет)
Основные преимущества
- Стойкие к коррозии
- Стойкие к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочь)
- Стойкие к УФ-излучению
- Не подвержены остаточной деформации
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1, УЗ, ОМ 1, 2, 3
- Степень защиты от пыли и влаги IP65 по ГОСТ 14254-2015
- Обладают диэлектрическими свойствами
- Не требуют заземления
- Пожаробезопасное исполнение
- Степень защиты от механического удара: IK10
- Не блокируют радио– и GSM–сигналы
- Удобны в монтаже
- Цветоустойчивы
- Низкий вес
02
02 Номенклатура навесных полимерных электротехнических коробок Энерготэк КЭТ
|
Наименование |
Габаритные размеры*, мм | Масса, кг | ||
| Ширина корпуса | Высота корпуса | Глубина корпуса | ||
| Энерготэк КЭТ-230x330х150 | 230±2 | 330±2 | 150±2 | 3,0 |
| Энерготэк КЭТ-300x400х200 | 300±2 | 400±2 | 200±2 | 4,15 |
| Энерготэк КЭТ-350x500х220 | 350±2 | 500±2 | 220±2 | 7,5 |
| Энерготэк КЭТ-400x600х220 | 400±2 | 600±2 | 220±2 | 9,0 |
| Энерготэк КЭТ-500x700х220 | 500±2 | 700±2 | 200±2 | 11,5 |
| Энерготэк КЭТ-600x800х240 | 600±2 | 800±2 | 240±2 | 18,5 |
| Энерготэк КЭТ-600x800х350 | 600±2 | 800±2 | 350±2 | 23,5 |
*Размеры указаны без учета выступающих частей фланцевых заглушек, ручек и транспортировочных элементов.
03 Нормативная документация
- ТУ 27.33.13-001-34311042-2018
- ГОСТ 32127-2013
04
04
Пример формулировки для спецификации
или технического задания:
Коробка
Наименование изделия
Энерготэк
Торговое наименование
КЭТ
Марка коробки
-
300
Номинальная ширина коробки
×
400
Номинальная высота коробки
×
200
Номинальная глубина коробки
НГ
Пожаробезопасное исполнение
УХЛ1
Климатическое исполнение и категория размещения
Т90°С
Максимальная температура эксплуатации
ТУ 27.33.13-001-34311042-2018
Номер технических условий, по которым изготовлена продукция
- Коробка ЭНЕРГОТЭК КЭТ-300x400х200 НГ УХЛ1 Т90°С ТУ 27.33.13-001-34311042-2018
Коробка навесная элеткротехническая полимерная стеклоармированная УФ-стойкая
05
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы трубы от -60 °С до +90 °С
Конструкция
- Цельный корпус с крепежными петлями
- Крышка с установленным замком
- Монтажная плата, выполненная из оцинкованной стали толщиной не менее 2 мм
- Фундаментная часть (по запросу)
- Герметичные трубные вводы (по запросу)
Способы крепления
- к стене
- в нише
- к столбу
- на металлоконструкции
