Узлы транспозиции ПротекторФлекс® УТП
Компактные, герметичные, электробезопасные, комплектные
Компактное комплексное решение для организации транспозиции и заземления экранов кабелей до 500 кВ
01 Описание

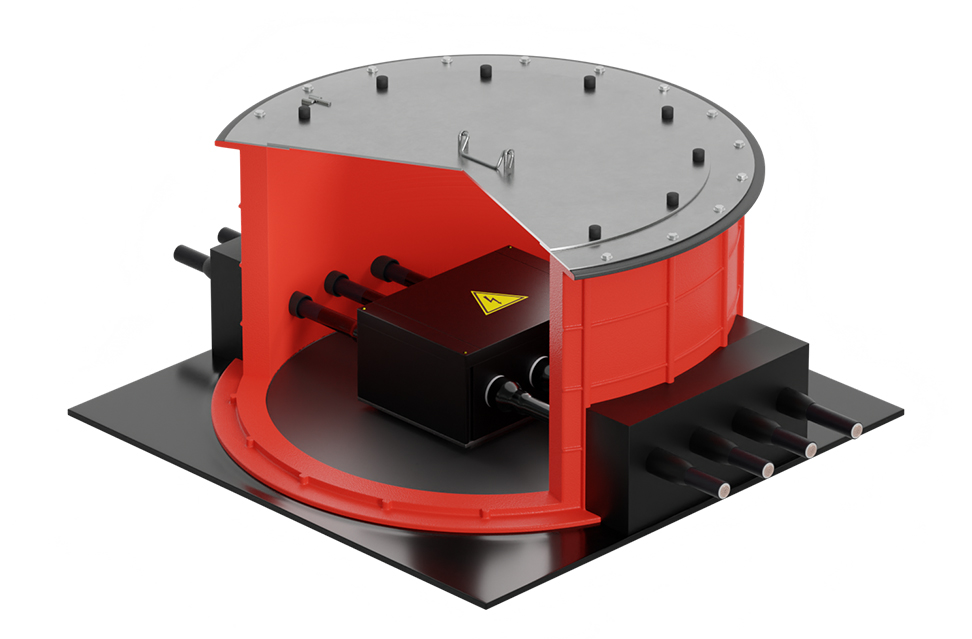

Узел транспозиции ПротекторФлекс® УТП – это компактный полимерный герметичный колодец с предварительно смонтированной в заводских условиях одной или двумя коробками Энерготэк КТП, а также подключенными и надежно загерметизированными отрезками провода Энерготэк ППС, выведенными из колодца для соединения с проводами транспозиции, отходящими от соединительных муфт кабельной линии.
Узлы транспозиции ПротекторФлекс® УТП могут быть произведены в терракотовом цвете.
Модификации
- ПротекторФлекс® УТП 1000/500 1хКТП-ТС/ОПН – с одной трехфазной коробкой для транспозиции экранов кабелей
- ПротекторФлекс® УТП 1000/500 2хКТП-ТС/ОПН – с двумя трехфазными коробками для транспозиции экранов кабелей
- ПротекторФлекс® УТП 1000/500 1хКТП-Т/ОПН – с одной трехфазной коробкой для транспозиции экранов кабелей
Узлы транспозиции ПротекторФлекс® УТП могут быть укомплектованы коробками транспозиции КТП-Т/ЗМЛ и герметичными коробками заземления КЗП-Т IP68.
(не менее 50 лет)
Основные преимущества
- Готовое комплексное решение, не требующее дополнительной комплектации оборудованием. Сборка узла осуществляется в заводских условиях с обеспечением контроля качества на каждом этапе
- Исключает часто возникающие ошибки монтажа и герметизации кабелей транспозиции при их вводе в колодец
- Компактное решение, позволяющее осуществить монтаж в стесненных условиях
- Абсолютная герметичность системы. Степень защиты от пыли и влаги IP68
- Электробезопасность. Колодец и корпус коробки транспозиции выполнены из диэлектрических материалов
- Быстрый и простой монтаж
- Снижает затраты на электромонтажные работы
- Устойчив к агрессивным средам
- Малый вес: не требует применения тяжелой строительной техники
02
Область
применения
Узлы транспозиции ПротекторФлекс® УТП
Предназначены для организации транспозиции и заземления экранов кабелей номинальным напряжением до 500 кВ. Компактное решение полной заводской готовности, позволяющее ускорить выполнение электромонтажных работ, исключить ошибки монтажа и добиться максимальной надежности узла, не допустив тем самым проникновение воды в узел, нарушения схемы соединения экранов и перегрева кабельной линии.
03 Преимущества ПротекторФлекс® УТП
За счет поставки узла в собранном виде исключены ошибки, часто возникающие в процессе электромонтажных работ на объекте, а именно:
- Нарушение герметичности места подключения провода транспозиции к коробке транспозиции
- Нарушение герметичности узла ввода провода транспозиции в колодец
Компактность узла позволяет организовывать транспозицию экранов кабеля в стесненных условиях прокладки КЛ, где габариты стандартного колодца не вписываются в рабочую зону.
Облегченная и уменьшенная конструкция колодца позволяет избежать применения тяжелой строительной техники при проведении работ, а также сократить количество земельных работ, что значительно уменьшает объемы строительно-монтажных работ.
Использование в транспозиционных колодцах ПротекторФлекс® полимерных коробок транспозиции Энерготэк КТП полностью исключает появление напряжения прикосновения и шагового напряжения как внутри колодца, так и за его пределами, а значит, позволяет отказаться от обустройства дорогостоящего контура заземления с сопротивлением 0,5-0,4 Ом, необходимым по условиям электробезопасности, и ограничиться контуром с сопротивлением всего 10-20 Ом.
04 Комплект поставки
- Компактный полимерный колодец с герметичной крышкой
- Коробка транспозиции Энерготэк КТП
- Провод Энерготэк ППС (отрезки по 1 м)
- Комплект для соединения проводов Энерготэк ППС, выведенными из колодца, с проводами транспозиции, отходящими от соединительных муфт
- Форма для бетонирования
05
Пример формулировки для спецификации
или технического задания:
-
Узел транспозиции ПРОТЕКТОРФЛЕКС УТП 1000/500 1хКТП-Т/ОПН-8,2-550 ТУ 22.29.29-005-39082310-2024
Узел транспозиции экранов компактный герметичный полимерный электробезопасный комплектный с одной трехфазной коробкой транспозиции
06
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -60 до 60°С
Особенности монтажа
- Минимальная температура монтажа -20°С
