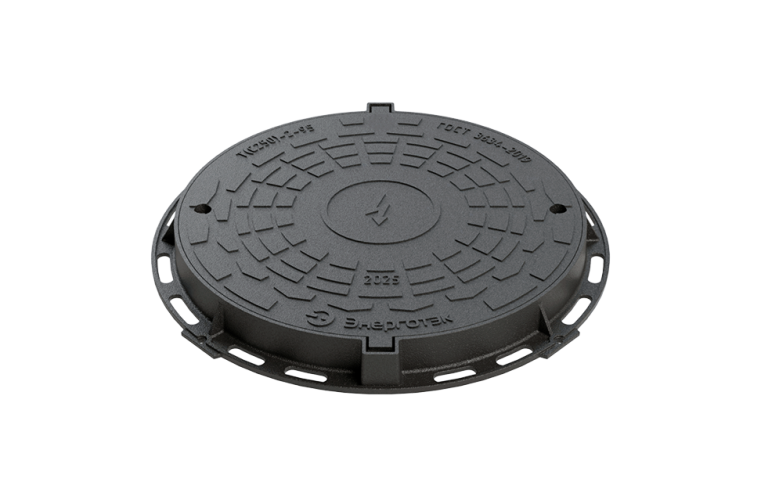

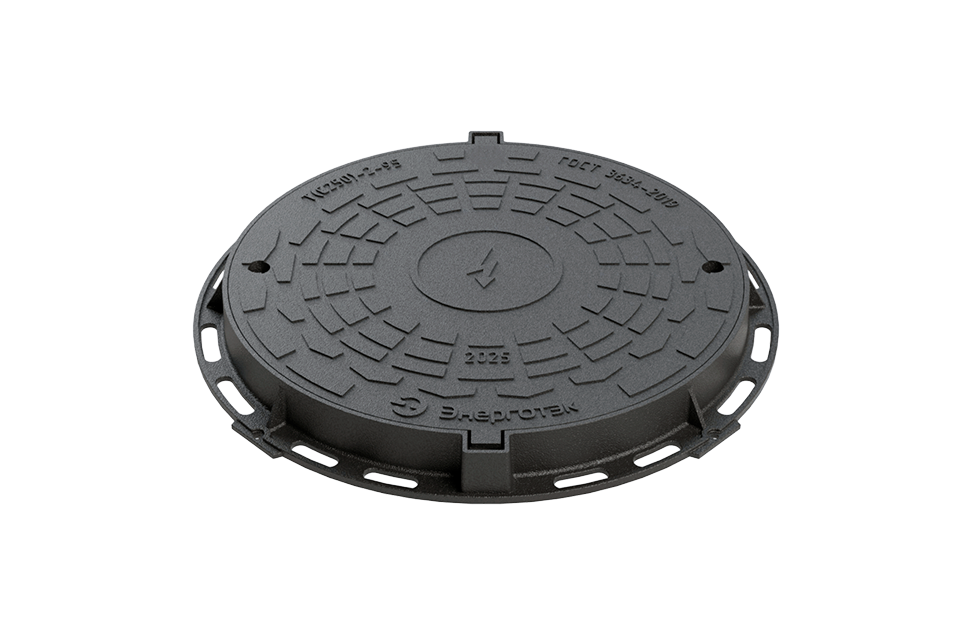

Люк чугунный Энерготэк Т(С250)-2-95
Тяжелого типа с увеличенным диаметром лаза
Для закрытия и защиты кабельных и транспозиционных колодцев
01 Описание
Люк чугунный Энерготэк Т(С250)-2-95 — это люк из высокопрочного чугуна с увеличенным диаметром лаза и запорным устройством флажкового типа.
Люк тяжелого типа, рассчитан на номинальная нагрузку 250 кН и предназначен для установки на тротуарах, автостоянках и городских автомобильных дорогах.
Конструкция
- Корпус люка
- Крышка люка с запорным устройством
- Резиновая прокладка

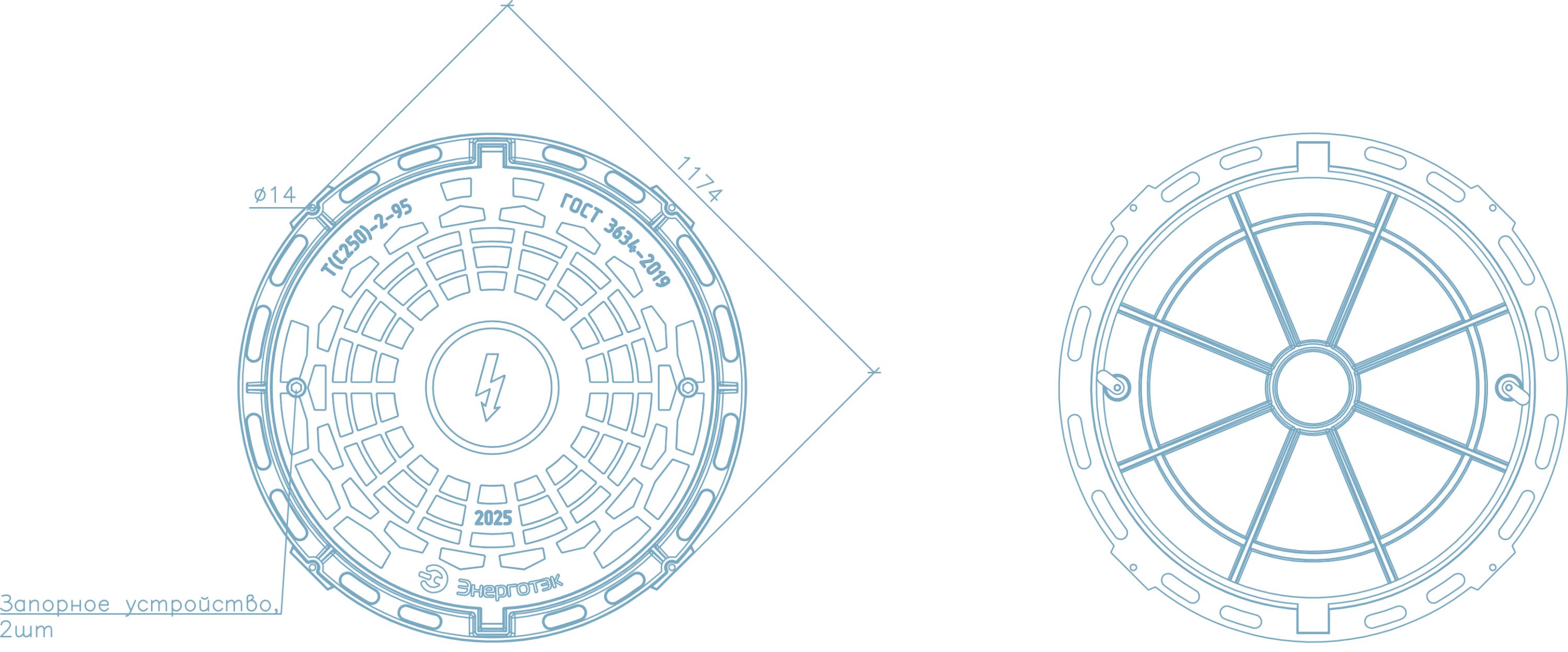

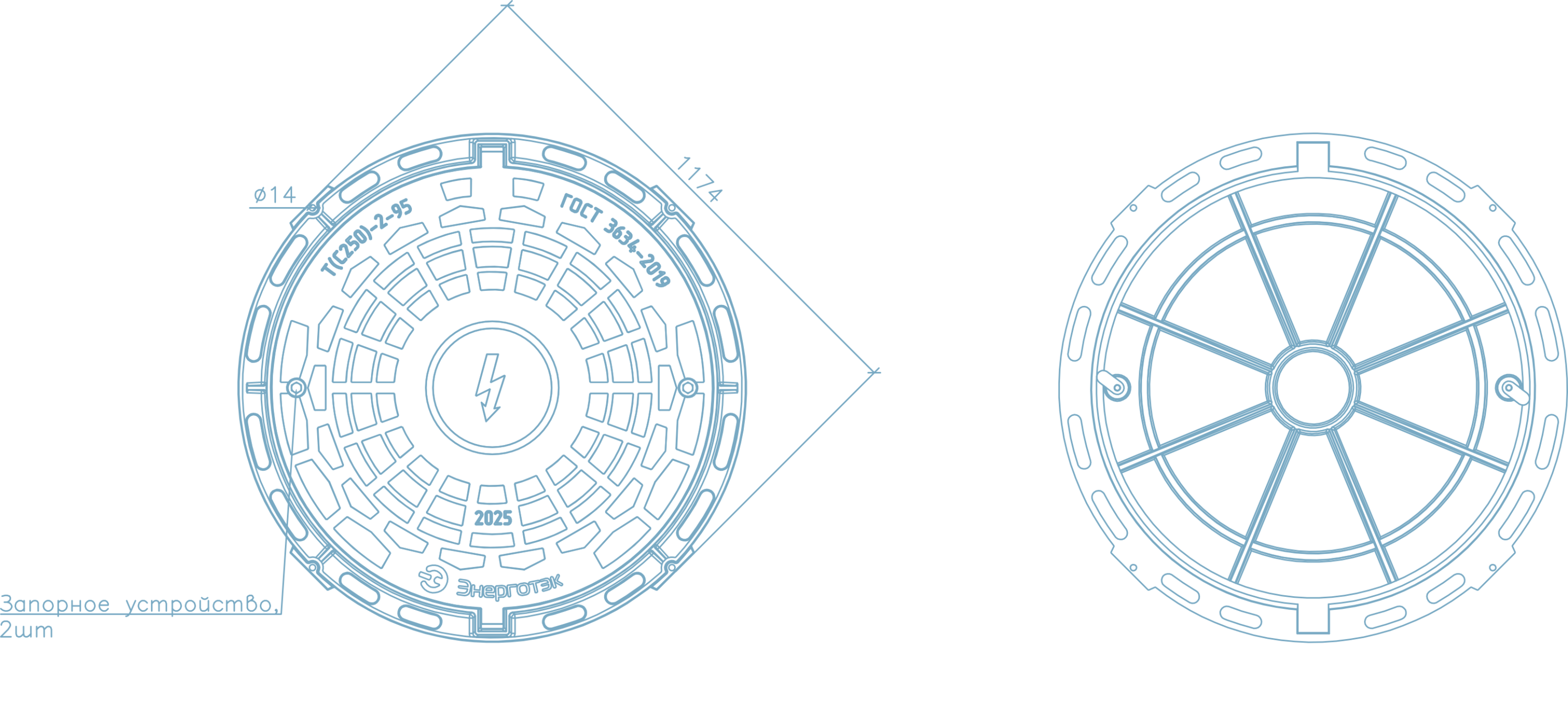

Чертеж люка чугунного Энерготэк Т(С250)-2-95
Основные преимущества
- Увеличенный диаметр лаза до 950 мм позволяет использовать люк совместно с колодцами с увеличенной горловиной
- Высокая механическая прочность: изготовлены из высокопрочного чугуна
- Наличие специальных отверстий для анкерения рамы
- Малый вес: позволяет открыть люк вручную
02
Область
применения
Закрытие и защита кабельных и транспозиционных колодцев
Предназначен для закрытия и защиты кабельных и транспозиционных колодцев под тротуарами, автостоянками и городскими автомобильными дорогами.
03 Технические характеристики люка Энерготэк Т(С250)-2-95
| Параметры | Значения |
| Тип люка | Тяжелый Т(С250) |
| Номинальная нагрузка, кН | 250 |
| Область применения | Городские автомобильные дороги |
| Масса в сборе, кг | Не более 125 |
| Масса крышки, кг | Не более 90 |
| Диаметр корпуса, мм | 1150 |
| Диаметр лаза, мм | 950 |
| Диаметр крышки, мм | 998 |
| Высота, мм | 100 |
04 Минимальный радиус изгиба труб
| Кольцевая жесткость SN, кН/м2 | Минимально допустимый радиус изгиба в зависимости от температуры при укладке | |||
|---|---|---|---|---|
| 125D | 125D | 125D | ||
| Менее 2 | 125D | 125D | 125D | |
| от 4 до 8 | 125D | 125D | 125D | |
| Более 16 | 125D | 125D | 125D | |
05 Нормативная документация
- ГОСТ 3634 2019
06
Пример формулировки для спецификации
или технического задания:
Люк чугунный Энерготэк Т(С250)-2-95 из ВЧ
Люк чугунный тяжелого типа Т(С250) с увеличенным диаметром лаза 950 мм
