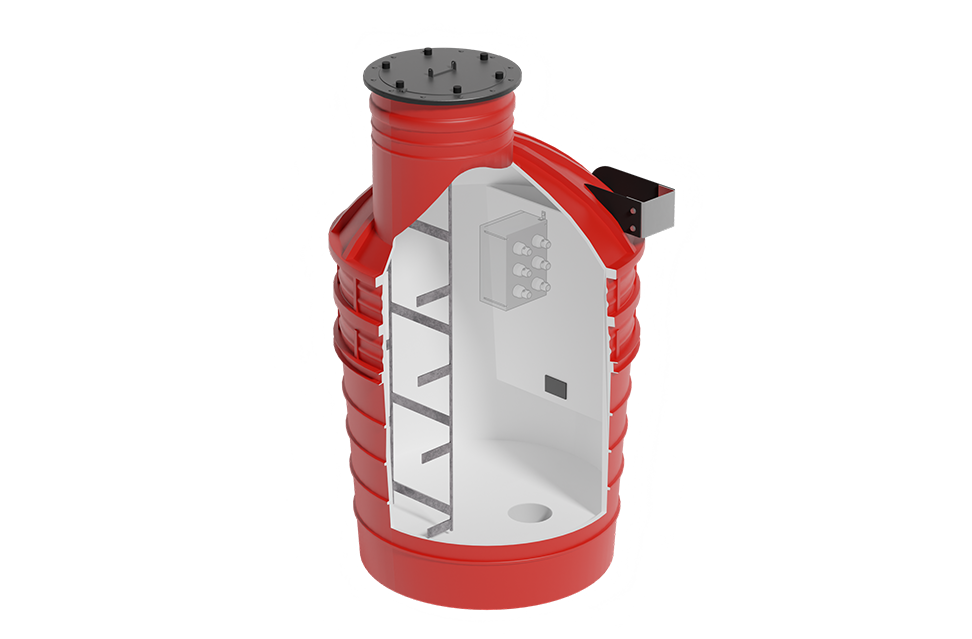

Колодцы транспозиции ПротекторФлекс® ПКЭТ-1500
Полимерные, герметичные, до 500 кВ
Для размещения коробок транспозиции
01 Описание
При строительстве кабельных линий (КЛ) используют однофазные кабели с изоляцией из сшитого полиэтилена. Кабели имеют в своей конструкции медные экраны, требующие транспозиции, которая выполняется в электромонтажных коробках, размещаемых в специальных колодцах.
Колодцы ПротекторФлекс®
(не менее 50 лет)
Основные преимущества
- Заводское, серийно выпускаемое изделие
- Герметичность (степень защиты IP68 по ГОСТ 14254-2015). Затопление коробки транспозиции экранов, расположенной внутри, исключено
- Повышенная прочность. Сферическая верхняя часть тела колодца позволяет равномерно распределять нагрузку от грунта или дорожного полотна
- Внутренний слой повышенной стойкости к истиранию
- Стойкость к воздействию агрессивной среды
- Система многоразовых герметичных кабельных вводов
- Соответствие стандартам промышленной безопасности
- Конструкция и требования к нагрузкам соответствуют ГОСТ 32972–2014
- Внутренний слой, стойкий к воздействию открытого пламени категории ПВ-0
- Быстрый и простой монтаж. При производстве монтажных работ применение тяжелой строительной техники не требуется
- Контроль качества каждого колодца на уникальном испытательном стенде
02
Область
применения
Размещение коробок транспозиции высоковольтных кабельных линий
Предназначены для размещения коробок транспозиции высоковольтных кабельных линий от 6 до 500 кВ.
Использование в колодцах ПротекторФлекс® полимерных коробок транспозиции полностью исключает появление напряжения прикосновения и шагового напряжения как внутри колодца, так и за его пределами, а значит, позволяет отказаться от обустройства дорогостоящего контура заземления с сопротивлением 0,5-4,0 Ом, необходимым по условиям электробезопасности, и ограничиться контуром с сопротивлением всего 10-20 Ом.
Одобрены Министерством строительства РФ
Внесены Министерством строительства РФ в Государственные сметные нормативы:
Федеральные сметные цены на материалы, применяемые в строительстве (Приказ № 899/пр от 11 декабря 2015 года).
03 Комплект поставки
- Тело колодца
- Лестница (высота 2700 мм)
- Система герметичных кабельных вводов
- Антивандальная герметичная крышка колодца из нержавеющей стали
- Пластина для крепления коробки транспозиции
- Пластина для подключения заземления
- Форма для бетонирования
- Чугунный люк (по запросу)
04 Нормативная документация
- ТУ 2291-001-34311042-2015
05
Пример формулировки для спецификации
или технического задания:
- Колодец ПРОТЕКТОРФЛЕКС ПКЭТ-1500 ТУ 2291-001-34311042-2015
Колодец транспозиционный полимерный герметичный с внутренним слоем, стойким к воздействию открытого пламени ПВ-0 со степенью защиты IP68
06
Основные
характеристики
Принцип действия
Для организации транспозиции КЛ делится на кратное трем число участков примерно равной длины. В местах сопряжения участков устанавливаются специальные соединительные муфты с выводами экранов наружу, называемые транспозиционными муфтами (МТ). Экраны кабеля выводятся из МТ при помощи провода полиэтиленового соединительного (ППС) и заходят в коробки транспозиции (
Транспозиция экранов однофазных кабелей – проверенное средство снижения потерь в КЛ и повышения ее пропускной способности. Транспозиция экранов в зависимости от особенностей проекта может уменьшить стоимость потерь в КЛ и увеличить ее пропускную способность в два раза.
Для обеспечения надежной работы транспозиции колодцы должны обладать рядом важных технических характеристик, таких как герметичность и стойкость к воздействию агрессивных сред.
Конструкция
- Конусная конструкция верхней части колодца позволяет равномерно распределять нагрузку
- Оснащены герметичной крышкой
- Применяются герметичные многоразовые уплотнительные муфты
- Приямок в нижней части позволяет откачать скопившийся конденсат
Оснащены лестницей
08 Комплектующие
Коробки транспозиции однофазные Энерготэк КТП-О
Полимерные, герметичные, до 500 кВ
Для пофазной транспозиции экранов кабелей
Коробки транспозиции трехфазные Энерготэк КТП-Т
Полимерные, герметичные, до 500 кВ
Для транспозиции экранов кабелей
