Трубы ПЛ НГ
Категории ПВ-0, гофрированные, гибкие, УФ-стойкие
Для создания необслуживаемых трубных кабельных каналов

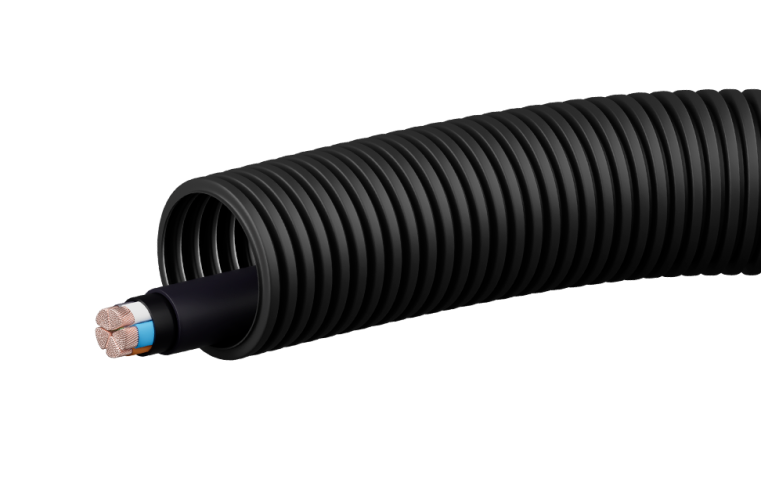

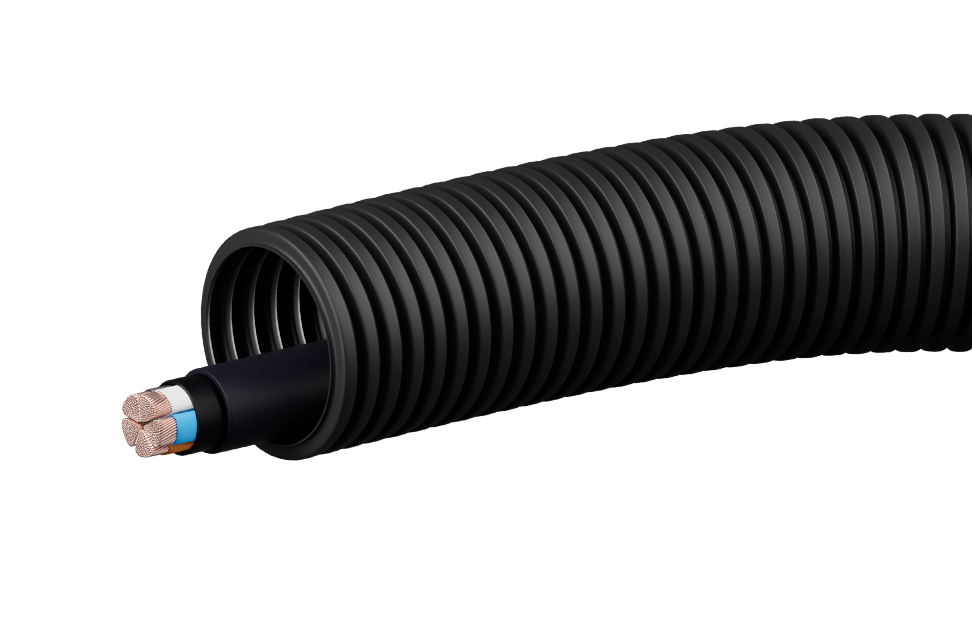

ПЛ НГ – гофрированные трубы из полимерной УФ-стойкой композиции, категории ПВ-0.
Могут поставляться со стальной проволокой, расположенной внутри трубы, позволяющей упростить протяжку кабеля.
(не менее 50 лет)
Основные преимущества
- Стойкие к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочи т.д.)
- Стойкие к УФ-излучению
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1, М1
- Обладают диэлектрическими свойствами
- Пожарная безопасность: стойкие к воздействию открытого пламени категории ПВ-0
- Сохраняют механическую прочность на протяжении всего срока эксплуатации
02
Область
применения
Прокладка и механическая защита
Предназначены для прокладки и механической защиты низковольтных и слаботочных кабельных линий, а также ВОЛС по конструкциям и искусственным сооружениям в условиях УФ-излучения, агрессивных и химически активных сред.
Способы прокладки
- Траншейная прокладка
- Открытая прокладка
- По конструкциям
03 Номенклатура труб ПЛ НГ
|
Внешний диаметр трубы Dв, мм |
Минимальный внутренний диаметр, мм | Масса трубы, кг/м |
| 16 | 12 | 0,025 |
| 20 | 15 | 0,040 |
| 25 | 18 | 0,047 |
| 32 | 24 | 0,067 |
| 40 | 30 | 0,090 |
| 50 | 37 | 0,130 |
| 63 | 47 | 0,305 |
| 110 | 82 | 0,430 |
| 160 | 120 | 0,830 |
04 Технические характеристики труб ПЛ НГ
| Механические характеристики |
Значение |
||||||
|---|---|---|---|---|---|---|---|
|
Номинальная кольцевая жесткость, кН/м2 |
6 | ||||||
|
Удельное объемное электрическое сопротивление, Ом⋅см |
1015 |
||||||
|
Сопротивление сжатию, Н |
250/450 | ||||||
|
Сопротивление удару |
Легкие (Код L) | ||||||
|
Сопротивление изгибу |
Гибкие | ||||||
|
Минимальный радиус изгиба |
6D* |
||||||
* D – наружный диаметр трубы.
05 Нормативная документация
- ГОСТ Р МЭК 61386-2014
- ТУ 22.21.21-008-39082310-2020
06
Пример формулировки для спецификации
или технического задания:
- Труба ПЛ НГ 63/47 SN6 ТУ 22.21.21-008-39082310-2020
Труба полимерная гофрированная однослойная, гибкая, УФ-стойкая, стойкая к воздействию открытого пламени категории ПВ-0, стойкая к агрессивным и химически активным средам - Труба ПЛ НГ 63/47 SN6 с протяжкой ТУ 22.21.21-008-39082310-2020
Труба полимерная гофрированная, однослойная, гибкая, УФ-стойкая, стойкая к воздействию открытого пламени категории ПВ-0, стойкая к агрессивным и химически активным средам, с протяжкой
07
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 60°С
Строительная длина
Трубы поставляются в бухтах длиной до 50 м.
09 Комплектующие
Муфты соединительные «труба – труба» 16-50
Полимерные УФ-стойкие герметичные
Для соединения труб с наружным диаметром до 50 мм
Муфты вводные «труба – коробка»
Полимерные УФ-стойкие герметичные
Для ввода трубы в электротехническую коробку
Муфты соединительные «труба – труба» 63-200
Полимерные, УФ-стойкие, герметичные
Для соединения труб с наружным диаметром от 63 мм
