Трубы ПротекторЛайн® КС (I)
Однослойные, гибкие, повышенной прочности, спиральные
Для прокладки и защиты силовых, слаботочных и оптических кабельных линий
01 Описание

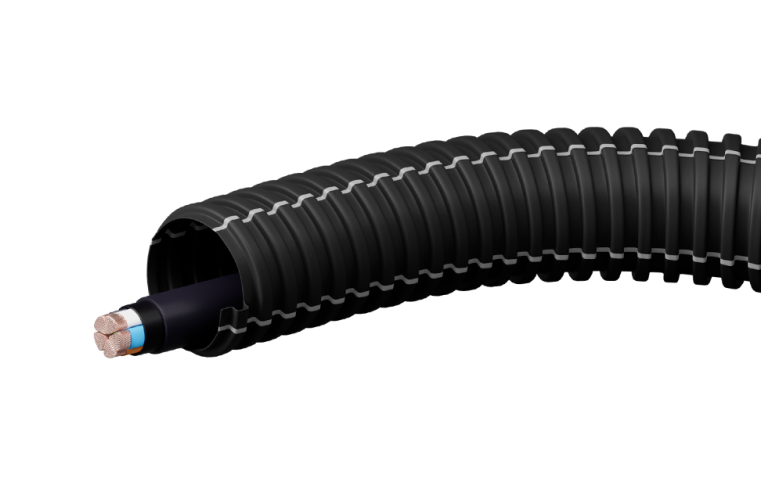

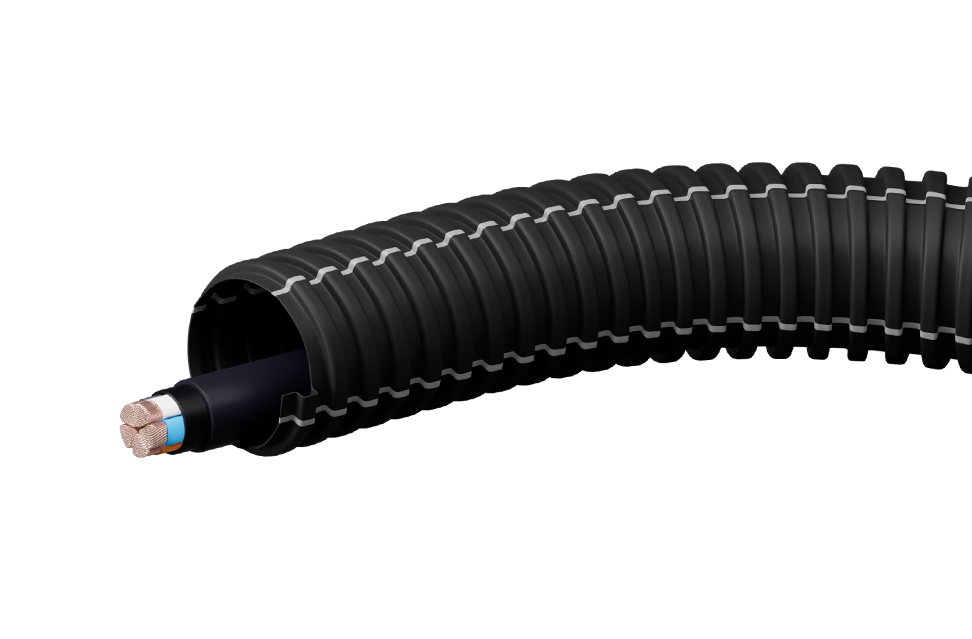

Трубы ПротекторЛайн® КС (I) — это однослойные трубы специальной спиральной формы, позволяющей добиться высоких показателей кольцевой жесткости при минимальном весе изделия.
Могут поставляться со стальной проволокой, расположенной внутри трубы, позволяющей упростить протяжку кабеля.
(не менее 30 лет)
Основные преимущества
- Повышенная прочность: обладают высокой кольцевой жесткостью до SN48 и могут быть проложены в траншеях (без необходимости уплотнения грунта), под автомобильными дорогами, проездами
- Гибкость: позволяют создавать повороты малых радиусов изгиба
- Сохраняют механическую прочность на протяжении всего срока службы
- Стойкие к воздействию агрессивных и химически активных сред
- Малый вес: не требуют применения строительной техники при устройстве кабельной канализации
02
Область
применения
Защита низковольтных кабельных линий
Предназначены для механической защиты силовых кабельных линий, слаботочных сетей и ВОЛС. Используются при прокладке траншейным методом, в том числе по трассам сложной конфигурации, где трубы должны обладать одновременно повышенной гибкостью и механической прочностью.
Способ прокладки
- Траншейная прокладка
03 Номенклатура труб ПротекторЛайн® КС (I)
| Наружный диаметр трубы D, мм |
Кольцевая жесткость SN, кН/м2 |
|||||||
| 12 | 16 | 22 | 24 | 32 | 48 | |||
|
Минимальный внутренний диаметр трубы Dв, мм |
||||||||
| 63 | 47 | |||||||
| 75 | 56 | |||||||
| 90 | 67 | |||||||
| 110 | 82 | |||||||
| 125 | 94 | |||||||
| 140 | 106 | |||||||
| 160 | 120 | |||||||
| 180 | 135 | |||||||
04 Технические характеристики труб ПротекторЛайн® КС (I)
| Параметры | Значения |
| Типы прокладываемых кабелей | Силовые, слаботочные и оптические кабели |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, М1 |
| Наружный диаметр труб, мм | от 63 до 180 |
| Кольцевая жесткость SN, кН/м2 | 12, 16, 22, 24, 32, 48 |
| Сопротивление изгибу по ГОСТ Р МЭК 61386.24-2014 | Гибкие |
| Минимальный радиус изгиба | 4D* |
| Электрическое сопротивление, МОм | Не менее 100 |
| Сопротивление сжатию по ГОСТ Р МЭК 61386.24-2014, Н | до 3000 |
| Сопротивление удару по ГОСТ Р МЭК 61386.24-2014 | Нормальные (код N) |
| Стойкость к маслам, бензину, грунтовым водам, соленым водам | Стойкие |
* D — наружный диаметр трубы.
05 Нормативная документация
- ТУ 22.21.21-008-39082310-2020
- ГОСТ Р МЭК 61386.24-2014
06
Пример формулировки для спецификации
или технического задания:
- Труба ПРОТЕКТОРЛАЙН КС (I) - 110/82 SN48 ТУ 22.21.21-008-39082310-2020
Труба полимерная спиральная однослойная, гибкая, повышенной прочности для прокладки и защиты силовых, слаботочных и оптических кабельных линий - Труба ПРОТЕКТОРЛАЙН КС (I) - 110/82 SN48 с протяжкой ТУ 22.21.21-008-39082310-2020
Труба полимерная спиральная однослойная, гибкая, повышенной прочности, с протяжкой, для прокладки и защиты силовых, слаботочных и оптических кабельных линий
07
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 60°С
Строительная длина
Трубы поставляются в бухтах или отрезках согласованной длины.
Каждая бухта комплектуется 1 соединительной муфтой ПротекторЛайн® МК.
Особенности монтажа
- Минимальная температура монтажа -15°С
- Соединение строительных длин осуществляется посредством соединительных муфт ПротекторЛайн® МК
- Герметизация резервных труб осуществляется при помощи заглушек ПротекторЛайн® ЗК
- Ввод труб в колодцы типа ПротекторЛайн® ПКТ осуществляется через адаптеры кольцевые ПротекторЛайн® КА совместно с соединительной муфтой ПротекторЛайн® МК
09 Комплектующие
Заглушки для труб ПротекторЛайн® ЗК
Полимерные, для спиральных труб
Для герметизации резервных спиральных труб
