Трубы ПЛ КОРН
Двухслойные, гибкие, с внутренним слоем ПВ-0, гофрированные, до 1 кВ
Для прокладки траншейным методом
01 Описание

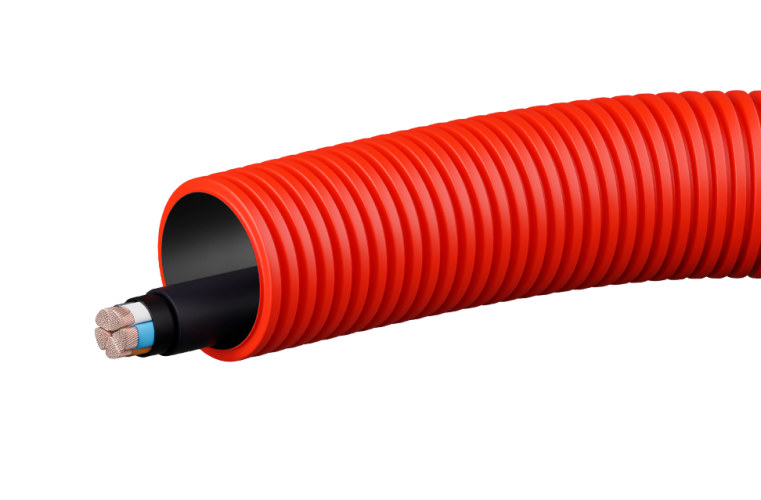

ПЛ КОРН — это двухслойные гофрированные трубы из полимерного компаунда с внешним сигнальным слоем красного* цвета и гладким внутренним слоем, облегчающим процесс протяжки кабеля в трубопроводе.
Могут поставляться со стальной проволокой, расположенной внутри трубы, позволяющей упростить протяжку кабеля.
Конструкция трубы
- Внешний слой — сигнальный
- Внутренний слой — гладкий, стойкий к воздействию открытого пламени ПВ-0
* По согласованию с клиентом допускается изготовление в другом цветовом исполнении.
(не менее 30 лет)
Основные преимущества
- Внутренний слой, стойкий к воздействию открытого пламени категории ПВ-0
- Стойкие к воздействию агрессивных и химически активных сред
- Внутренний гладкий слой облегчает процесс протяжки кабеля
- Гибкость: позволяют создавать повороты малых радиусов изгиба
- Сохраняют механическую прочность на протяжении всего срока службы
- Малый вес: не требуют применения строительной техники при монтаже
02
Область
применения
Защита низковольтных кабельных линий
Предназначены для механической защиты силовых кабельных линий, слаботочных сетей и ВОЛС. Используются при прокладке траншейным методом в условиях, где к трубам предъявляются требования по стойкости внутреннего слоя к воздействию открытого пламени.
Способ прокладки
- Траншейная прокладка
03 Номенклатура труб ПЛ КОРН
| Номинальный наружный диаметр, мм | Номинальный внутренний диаметр, мм | Кольцевая жесткость SN, кН/м2 | Сопротивление изгибу | Минимальный радиус изгиба |
| 40 | 32 | 8 | Гибкая | 8D |
| 50 | 41 | 8 | Гибкая | 8D |
| 63 | 52 | 8 | Гибкая | 8D |
| 75 | 61 | 8 | Гибкая | 8D |
| 90 | 73 | 8 | Гибкая | 8D |
| 110 | 93 | 8 | Гибкая | 8D |
| 125 | 105 | 8 | Гибкая | 8D |
| 160 | 136 | 6 | Гибкая | 8D |
| 180 | 151 | 8 | Жесткая | 20D |
| 200 | 169 | 8 | Жесткая | 20D |
04 Технические характеристики труб ПЛ КОРН
| Параметры | Значения |
| Типы прокладываемых кабелей | Силовые, слаботочные и оптические кабели |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, М1 |
| Наружный диаметр труб, мм | от 40 до 200 |
| Кольцевая жесткость SN, кН/м² | 6-8 |
| Сопротивление изгибу по ГОСТ Р МЭК 61386.24-2014 | Гибкие |
| Минимальный радиус изгиба | 8D* |
| Твердость поверхности по Шору D | Не менее 65 |
| Электрическое сопротивление, МОм | Не менее 100 |
| Стойкость внутреннего слоя к воздействию открытого пламени | ПВ-0 |
| Стойкость к маслам, бензину, грунтовым водам, соленым водам | Стойкие |
* D — наружный диаметр трубы.
05 Нормативная документация
- ГОСТ Р МЭК 61386.24-2014
- ТУ 2248-001-34311042-2015
06
Пример формулировки для спецификации
или технического задания:
- Труба ПЛ КОРН (II) 160/136 SN8 с протяжкой ТУ 2248-001-34311042-2015
Труба полимерная гофрированная двухслойная, гибкая, с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, для прокладки и защиты силовых, слаботочных и оптических кабельных линий
07
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 60°С
Строительная длина
Трубы поставляются в бухтах по 50 м, 100 м (для труб диаметром до 160 мм), а также прямыми отрезками по 5,7 м, 6 м. По запросу возможна поставка труб в бухтах согласованной длины.
Каждая бухта или отрезок комплектуются 1 соединительной муфтой. Трубы диаметром 180 мм комплектуются соединительной термоусаживаемой трубкой.
Особенности монтажа
- Минимальная температура монтажа -15°С
- Соединение осуществляется при помощи стыковых или термоусаживаемых муфт
- Минимальный радиус изгиба при температуре окружающей среды 20°С — 8D*
* D — наружный диаметр трубы.
09 Комплектующие
Муфты соединительные «труба – труба» 63-200
Полимерные, УФ-стойкие, герметичные
Для соединения труб с наружным диаметром от 63 мм
