Колодцы ПЛ ПКТ
Предназначены для организации поворотов, соединений и ответвлений трубной кабельной канализации
Для организации соединения и поворотов кабельной канализации
01 Описание

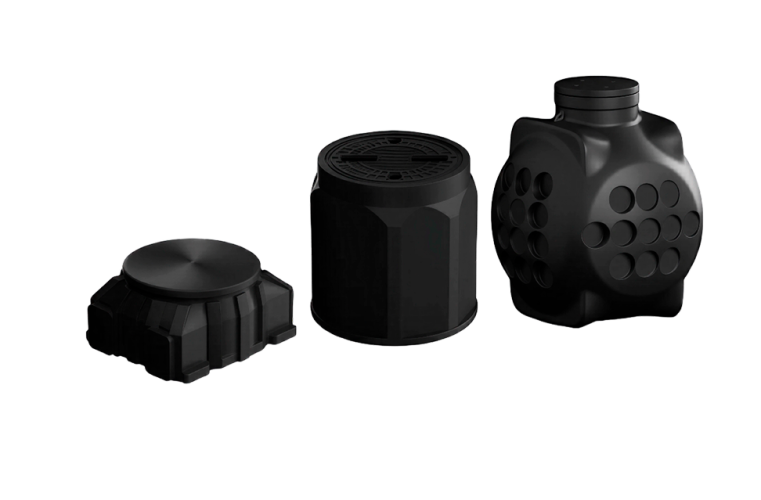

Каталог продукции 2024 (pdf 11 мб) Раздел каталога ПЛ ПКТ (pdf 181.5 кб) Чертеж ПЛ ПКОД (pdf 936.9 кб) Чертеж ПЛ ПКТ-480 (pdf 386.4 кб) Чертеж ПЛ ПКТ-575 (pdf 460.2 кб) Чертеж ПЛ ПКТ-880Б (pdf 582.4 кб) Чертеж ПЛ ПКТ-880М (pdf 574.4 кб) Чертеж ПЛ ПКТ-1360 (pdf 739.7 кб) Чертеж ПЛ ПКТ-1360У (pdf 740.6 кб)Колодцы ПЛ ПКТ — ротоформованные полимерные колодцы, состоящие из цельнолитого тела колодца и крышки с резьбовым соединением. Между крышкой и ободом колодца размещен резиновый уплотнитель. На внешней стороне крышки предусмотрены углубления для удобного закручивания вручную и пазы для вспомогательного ключа, который может использоваться для более плотного закручивания крышки, с целью недопущения несанкционированного доступа в колодец.
Модификации:
- ПЛ ПКТ-880М
- ПЛ ПКТ-880Б
- ПЛ ПКТ-1360
- ПЛ ПКТ-1360У (с металлокаркасом)
- ПЛ ПКТ-575
- ПЛ ПКТ-480
- ПЛ ПКОД
(не менее 50 лет)
Основные преимущества
- Стойкие к воздействию агрессивных и химически активных сред
- Обладают диэлектрическими свойствами
- За счёт своей формы колодцы имеют высокую прочность, что позволяет размещать их как в зелёной зоне, так и под автомобильными дорогами
- Крышка колодца имеет резьбовое соединение, что облегчает ее установку
- Компактные размеры и малый вес
- Быстрый и простой монтаж: при проведении монтажных работ применение тяжёлой строительной техники не требуется
02
Область
применения
Организация поворотов, соединений и ответвлений трубной кабельной канализации
Предназначены для организации поворотов, соединений и ответвлений трубной кабельной канализации, а также для использования в качестве смотровых устройств и узлов оперативного доступа к размещаемому внутри колодцев оборудованию. Используются для строительства магистральных и городских телекоммуникационных и электрических сетей.
03 Номенклатура и технические характеристики колодцев ПЛ ПКТ
|
Наименование |
ПЛ ПКТ-1360 | ПЛ ПКТ-1360У (с металлокаркасом) ПКТ-1360 | ПЛ ПКТ-880М | ПЛ ПКТ-880Б | ПЛ ПКТ-575 | ПЛ ПКТ-480 | ПЛ ПКОД |
|---|---|---|---|---|---|---|---|
|
Габариты, мм |
Высота — 1670 Диаметр — 1360 |
Высота — 1670 Диаметр — 1360 |
Высота — 750 Диаметр — 880 |
Высота — 750 Диаметр — 880 |
Высота — 620 Диаметр — 575 |
Высота — 495 Диаметр — 490 |
Высота — 418 Длина — 880 Ширина — 745 |
| Диаметр крышки, мм | 570 | 570 | 580 | 630 | 390 | 360 | 695 |
| Вес, кг | 75 | 107 | 24 | 24 | 7 | 9 | 17 |
| Климатическое исполнение и категория размещения | УХЛ1, М1 | УХЛ1, М1 | УХЛ1, М1 | УХЛ1 | УХЛ1, М1 | УХЛ1, М1 | УХЛ1, М1 |
| Степень защиты от пыли и влаги | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
04 Нормативная документация
- ТУ 22.29.29-004-39082310-2020
05 Комплект поставки
- Колодец
- Крышка колодца
Опционально колодцы могут поставляться со смонтированными:
- Кольцевыми адаптерами ПЛ КА
- Металлокаркасом (для колодцев модификации ПКТ-1360 У)
- Кабельными стойками и полками (для колодцев модификации ПКТ-1360 У)
- Кабельными креплениями
- Лестницей (для колодцев модификации ПКТ-1360)
- Материалами для якорения и строповки колодцев
06
Пример формулировки для спецификации
или технического задания:
- Колодец ПЛ ПКТ-1360У IP65 ТУ 22.29.29-004-39082310-2020
Колодец полимерный кабельный с металлокаркасом со степенью защиты IP65
07
Основные
характеристики
Рабочая температура
Длительно, на весь срок службы от -60 °С до +60 °С
Особенности монтажа:
- Минимальная температура монтажа -10 °С

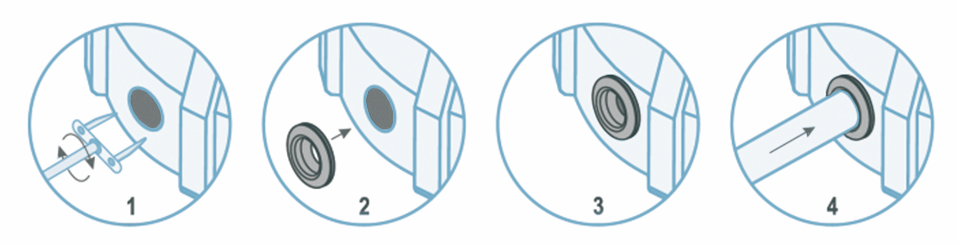

- Ввод полимерных гофрированных или гладкостенных труб производится через кольцевые адаптеры
- Ввод полимерных труб спиральной формы (ПЛ КС и ПЛ КН) производится через кольцевые адаптеры с предварительно установленными на конец спиральной трубы вводами ПЛ ВК
- При монтаже под автомобильным дорогами требуется установка разгрузочных плит и послойная утрамбовка грунта
- При монтаже в грунтах с высоким уровнем грунтовых вод необходимо выполнить анкерение или строповку колодца к бетонному основанию или ж/б плите
