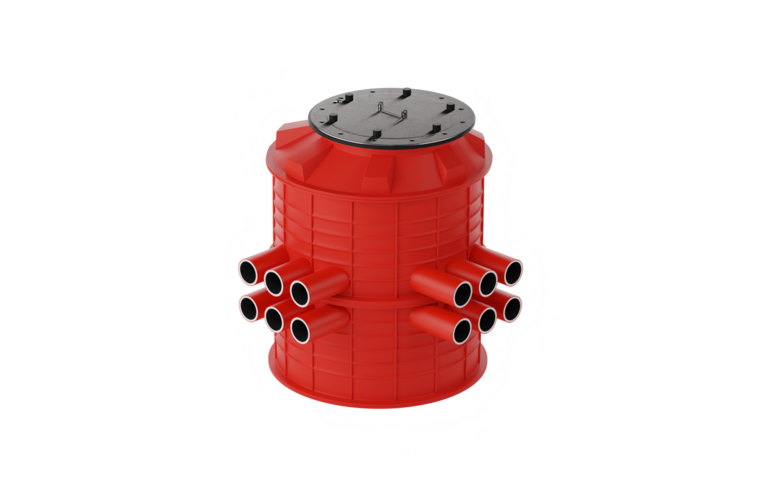

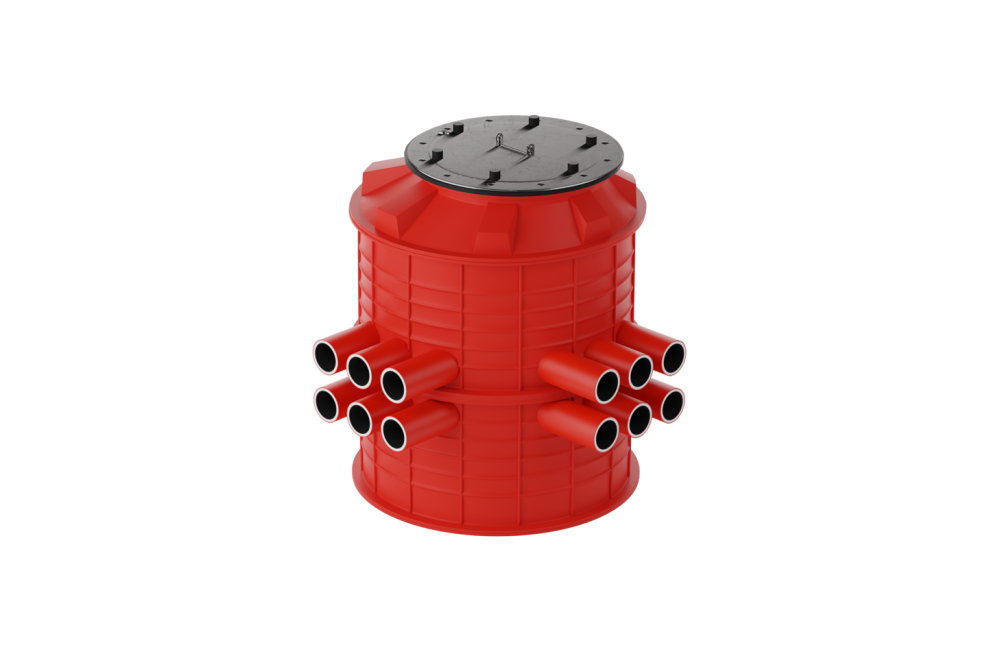

Колодцы ПротекторФлекс® ПКЭС
Полимерные, кабельные, герметичные, усиленные
Для организации соединения и поворотов герметичной кабельной канализации
Антивандальная герметичная крышка
Полимерный герметичный корпус
01
01 Описание
Колодцы ПротекторФлекс® ПКЭС – полимерные герметичные кабельные колодцы, изготовленные по технологии ротационного формования (тип колодца P), либо опционально изготовленные из спиральновитой трубы (тип колодца С), состоящие из:
- Тела колодца с горловиной
- Крышки колодца
- Патрубков
Модификации
- Стандартное исполнение – без индекса в маркировке
- Пожаробезопасное исполнение (с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0) – индекс НГ в маркировке
лет
0
+
Длительный срок эксплуатации
(не менее 50 лет)
(не менее 50 лет)
Основные преимущества
- Стойкие к воздействию агрессивных и химически активных сред
- Обладают диэлектрическими свойствами
- Герметичные: комплектуются специальными крышками и кабельными вводами, обеспечивающими степень защиты от пыли и влаги IP68 по ГОСТ 14254-2015
- Могут быть изготовлены с внутренним слоем, стойким к воздействию открытого пламени категории ПВ-0, для обеспечения требований пожарной безопасности
- Высокая кольцевая жесткость колодцев обеспечивает возможность их размещения под автомобильными дорогами
- Пригодны для размещения в сейсмоактивных зонах
- Быстрый и простой монтаж: при проведении монтажных работ применение тяжелой строительной техники не требуется
02
02
Область
применения
Герметизация поворотов пожароопасной кабельной канализации
Предназначены для строительства герметичной пожаробезопасной кабельной канализации при организации поворотов, соединений и обслуживания силовых кабельных линий и ВОЛС. Колодцы также могут применяться для размещения электротехнического оборудования.
03
03 Номенклатура и типоразмеры колодцев ПротекторФлекс® ПКЭС
- Для установки в зеленой зоне:
| Краткое наименование колодца |
Диаметр колодца (D), мм |
Высота тела колодца (h), мм |
Высота колодца (H), мм |
| Колодец ПротекторФлекс® ПКЭС 1000/1240 Р |
1000 |
990 |
1240 |
| Колодец ПротекторФлекс® ПКЭС 1000/1490 Р |
1000 |
1240 |
1490 |
| Колодец ПротекторФлекс® ПКЭС 1000/1705 Р |
1000 |
1455 |
1705 |
| Колодец ПротекторФлекс® ПКЭС 1000/1990 Р |
1000 |
1740 |
1990 |
| Колодец ПротекторФлекс® ПКЭС 1000/2235 Р |
1000 |
1985 |
2235 |
| Колодец ПротекторФлекс® ПКЭС 1500/1205 Р |
1500 |
955 |
1205 |
| Колодец ПротекторФлекс® ПКЭС 1500/1700 Р |
1500 |
1450 |
1700 |
| Колодец ПротекторФлекс® ПКЭС 1000/1940 Р |
1500 |
1690 |
1940 |
| Колодец ПротекторФлекс® ПКЭС 1500/2160 Р |
1500 |
1910 |
2160 |
| Колодец ПротекторФлекс® ПКЭС 1500/2400 Р |
1500 |
2150 |
2400 |
| Колодец ПротекторФлекс® ПКЭС 1500/2655 Р |
1500 |
2405 |
2655 |
- Для установки в зоне с автомобильной нагрузкой:
| Краткое наименование колодца | Диаметр колодца (D), мм |
Высота тела колодца (h), мм |
Высота колодца (H), мм |
|
Колодец ПротекторФлекс® ПКЭС 1000/1735 Р |
1000 | 990 | 1735 |
|
Колодец ПротекторФлекс® ПКЭС 1000/1985 Р |
1000 |
1240 | 1985 |
|
Колодец ПротекторФлекс® ПКЭС 1000/2200 Р |
1000 |
1455 | 2200 |
|
Колодец ПротекторФлекс® ПКЭС 1000/2485 Р |
1000 |
1740 |
2485 |
|
Колодец ПротекторФлекс® ПКЭС 1000/2730 Р |
1000 |
1985 |
2730 |
|
Колодец ПротекторФлекс® ПКЭС 1500/1955 Р |
1500 |
955 | 1955 |
|
Колодец ПротекторФлекс® ПКЭС 1500/2450 Р |
1500 |
1450 | 2450 |
|
Колодец ПротекторФлекс® ПКЭС 1500/2690 Р |
1500 |
1690 | 2690 |
|
Колодец ПротекторФлекс® ПКЭС 1500/2910 Р |
1500 |
1910 | 2910 |
|
Колодец ПротекторФлекс® ПКЭС 1500/3150 Р |
1500 |
2150 | 3150 |
|
Колодец ПротекторФлекс® ПКЭС 1500/3405 Р |
1500 |
2405 | 3405 |
Количество, размер и расположение патрубков для ввода кабелей уточняется при заказе колодца. По требованию заказчика допустимо изготовление колодцев других типоразмеров. Колодцы, имеющие размеры, отличные от указанных в таблице, изготавливаются из спиральной трубы (тип колодца C).
04
04 Технические характеристики колодцев ПротекторФлекс® ПКЭС
| Параметры |
Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1, М1 |
| Степень защиты от пыли и влаги |
IP68 |
| Максимальная кольцевая жесткость SN, кН/м2 |
от 4 до 16 |
| Удельное объемное электрическое сопротивление стенки колодца, МОм·см, не менее |
1013 |
| Категория стойкости внутреннего слоя к воздействию открытого пламени |
ПВ-0 |
05
05 Комплект поставки
- Колодец
- Антивандальная герметичная крышка колодца из нержавеющей стали
- Лестница
- Патрубки
Опционально колодцы могут поставляться со смонтированными:
- Полимерными и чугунными люками
- Стойками и консолями для крепления кабелей и кабельных муфт
- Кабельными креплениями
- Наружной пластиной заземления
- Элементами системы пожаротушения
06
06
Пример формулировки для спецификации
или технического задания:
Колодец
Наименование изделия
ПРОТЕКТОРФЛЕКС
Торговое наименование
ПКЭС
Марка колодца
-
1500
Номинальный диаметр колодца
/
1985
Номинальная высота колодца
Р
Тип колодца
НГ
Наличие внутреннего слоя, стойкого к воздействию открытого пламени
П12
Количество патрубков для ввода кабелей
-
63
Наружный диаметр патрубков
IP68
Степень защиты от пыли и влаги
ТУ 22.29.29-002-39082310-2020
Номер технических условий, по которым изготовлена продукция
- Колодец ПРОТЕКТОРФЛЕКС ПКЭС-1500/1800Р НГ П12-63 IP68 ТУ 22.29.29-002-39082310-2020
Колодец полимерный герметичный с внутренним слоем, стойким к воздействию открытого пламени ПВ-0, со степенью защиты IP68
07
07
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -60 до 60°С
Особенности монтажа
- Минимальная температура монтажа -10°С
- Присоединение гладкостенных труб производится путем их сварки с патрубками колодца с использованием электросварных муфт
- Присоединение гофрированных труб производится раструбным способом*
- Для выравнивания колодца в котловане, а также в целях исключения всплытия монтаж колодца производится на ж/б плиту низа
- При монтаже под автомобильными дорогами требуется установка над колодцем разгрузочных плит и послойная утрамбовка грунта
* Герметичность соединения раструбным способом с применением уплотнительных колец составляет IP66.
