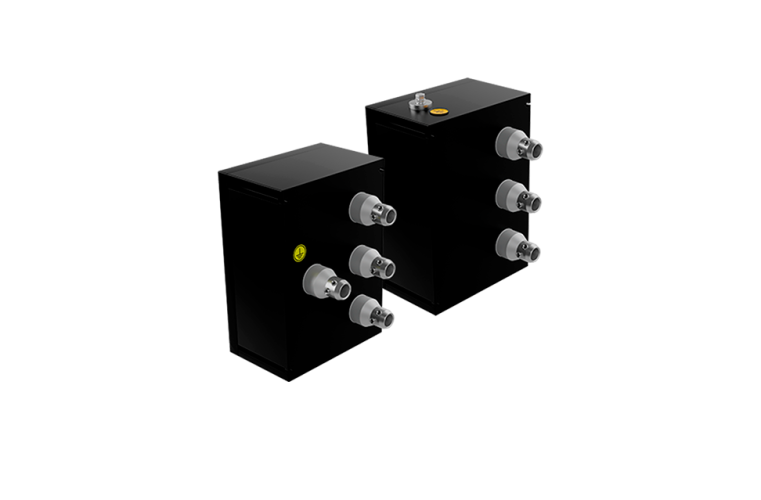

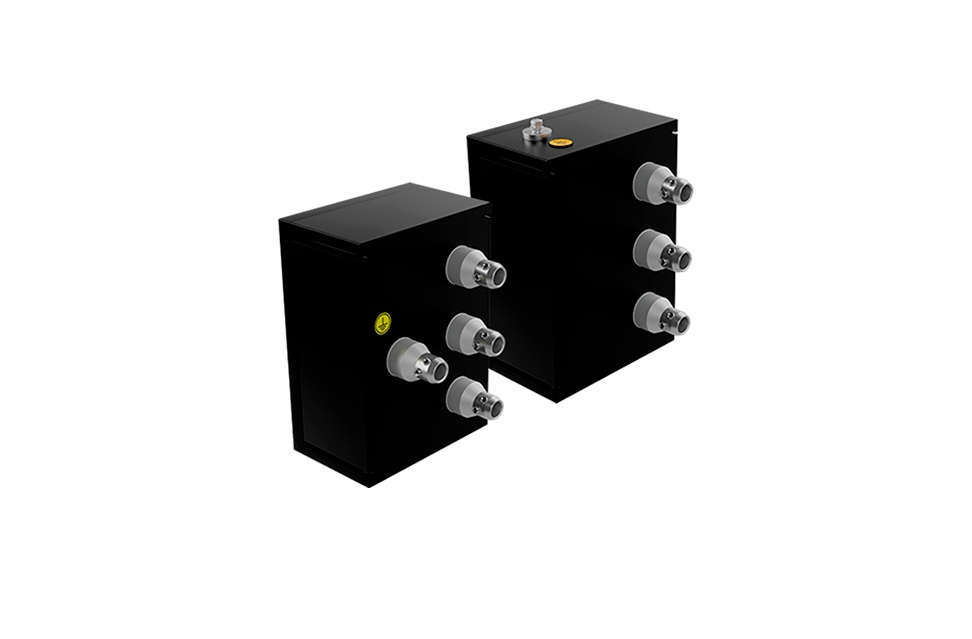

Коробки заземления трехфазные герметичные Энерготэк КЗП
Полимерные, герметичные, до 500 кВ
Для заземления экранов кабелей
Коробки заземления трехфазные герметичные Энерготэк КЗП предназначены для заземления экранов кабелей классов напряжения от 6 до 500 кВ и для защиты внешних оболочек этих кабелей ограничителями перенапряжений (ОПН). Полимерный корпус коробок — стойкий к воздействию коррозии, диэлектрический. Корпус не требует заземления, что гарантирует электробезопасность персонала даже в условиях низкого качества контуров заземления.
(не менее 50 лет)
Основные преимущества
- Надежная герметизация от проникновения влаги (степень защиты IP68 по ГОСТ 14254-2015)
- Электробезопасный корпус, не требующий заземления
- Стойкость к коррозии
- Огнестойкость
- Монтаж без вскрытия коробок
- Компактное техническое решение
- Малый вес
02
Область
применения
Заземления экранов кабелей
Предназначены для заземления экранов кабелей классов напряжения от 6 до 500 кВ и для защиты внешних оболочек этих кабелей ограничителями перенапряжений (ОПН).
03 Номенклатура герметичных трехфазных коробок заземления Энерготэк КЗП-Т IP68
|
Коробка заземления ЭНЕРГОТЭК КЗП-Т IP68/ОПН-8,2-550 |
Коробка заземления ЭНЕРГОТЭК КЗП-Т IP68 |
| Коробка заземления трехфазная полимерная герметичная с ОПН рабочим напряжением 8,2 кВ и током пропускной способности 550 А | Коробка заземления трехфазная полимерная герметичная |
04 Технические характеристики герметичных трехфазных коробок заземления Энерготэк КЗП-Т IP68
| Параметры |
Значения |
| Габаритные размеры ВхШхГ, мм |
190х420х300 |
| Масса, кг |
Не более 17 |
| Степень защиты от пыли и влаги | IP68 по ГОСТ 14254-2015 |
| Климатическое исполнение коробок | УХЛ, категория 1 |
05 Минимальный радиус изгиба труб
| Кольцевая жесткость SN, кН/м2 | Минимально допустимый радиус изгиба в зависимости от температуры при укладке | |||
|---|---|---|---|---|
| 125D | 125D | 125D | ||
| Менее 2 | 125D | 125D | 125D | |
| от 4 до 8 | 125D | 125D | 125D | |
| Более 16 | 125D | 125D | 125D | |
06
Пример формулировки для спецификации
или технического задания:
- Коробка заземления ЭНЕРГОТЭК КЗП-Т IP68/ОПН-8,2-550 ТУ 27.33.13-027-39082310-2025
Коробка заземления трехфазная полимерная герметичная с ОПН рабочим напряжением 8,2 кВ и током пропускной способности 550 А - Коробка заземления ЭНЕРГОТЭК КЗП-Т IP68 ТУ 27.33.13-027-39082310-2025
Коробка заземления трехфазная полимерная герметичная
07
Основные
характеристики
Монтаж
Герметичные полимерные коробки заземления Энерготэк КЗП-Т IP68 устанавливаются:
- В специальных полимерных колодцах транспозиции ПротекторФлекс® ПКЭТ-1500
- В монолитных железобетонных колодцах
- В кабельных тоннелях
- Другими согласованными способами
Возможна поставка на объекты полностью собранных узлов заземления, включающих в себя компактный колодец и трехфазную коробку Энерготэк КЗП-Т IP68, установленную в колодце, с выведенными соединительными проводами Энерготэк ППС.
Для быстрой установки коробок заземления в монолитных железобетонных колодцах и их надежной фиксации без необходимости сверления тела колодца рекомендуется приобретать монтажную раму РМ-Т, которая выполнена из стойких к коррозии материалов.
