Колодцы ПЛ БЭТ
Железобетонные, кабельные
Для организации поворотов, соединений и ответвлений трубной кабельной канализации

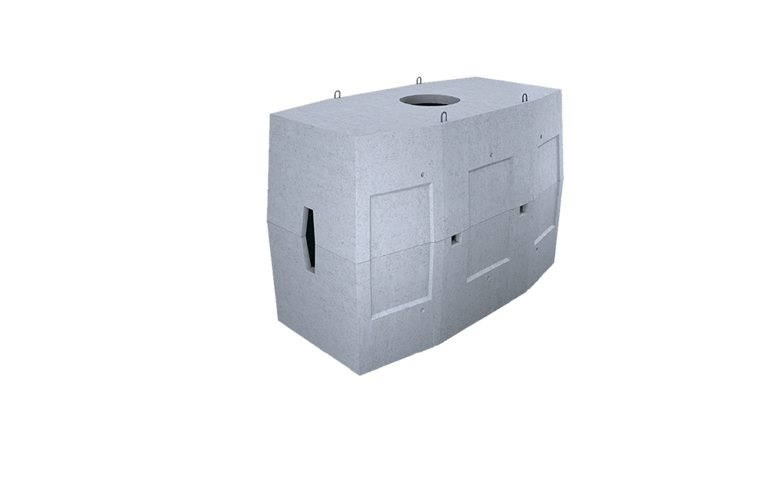

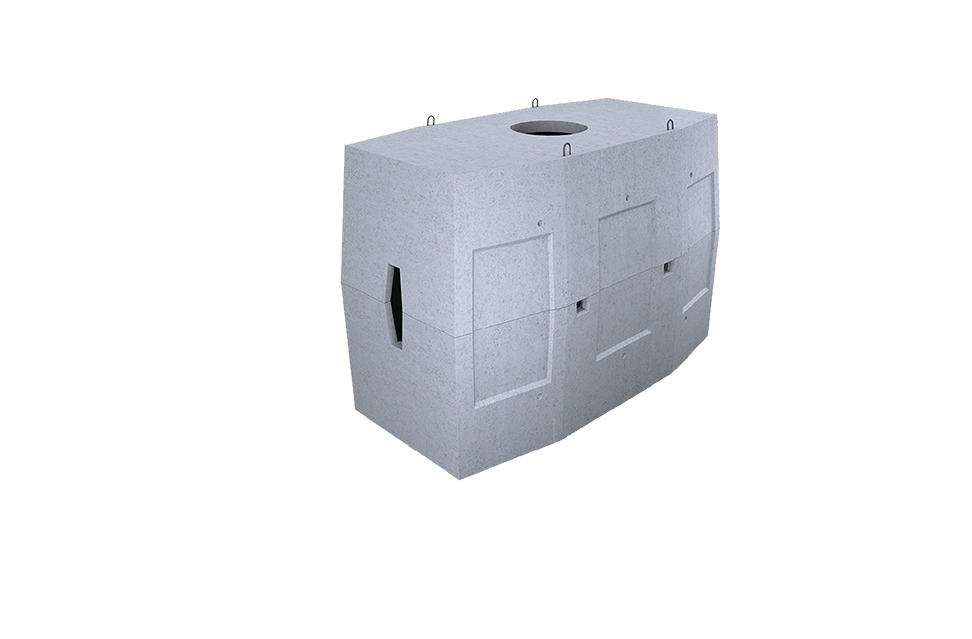

Колодцы ПЛ БЭТ – это железобетонные составные колодцы, состоящие из двух частей. Верхняя часть имеет круглое отверстие диаметром 600 мм для формирования горловины с люком. Нижняя часть в основании имеет прямоугольную нишу для создания дренажа. На торцевых и боковых стенах железобетонного колодца расположены ниши, в которых можно проделывать отверстия для ввода труб. В колодцах модификации КС в стенах размещены специальные муфты для ввода спиральных труб.
Модификации
- В20 – колодцы, изготовленные из бетона класса В20
- В25 – колодцы, изготовленные из бетона класса В25
- КС – колодцы с предустановленными муфтами для подключения труб ПЛ КС и КН
- Б – колодцы с нанесенным на их поверхность слоем битумной гидроизоляции
(не менее 30 лет)
Основные преимущества
- Предназначены для установки как под пешеходной зоной (газон, тротуар), так и под проезжей частью дороги
- Монтаж под автомобильными дорогами производится без установки разгрузочных плит перекрытия
- Позволяют организовать вводы труб различных диаметров, количества и формы (гладкие, спиральные, гофрированные)
- Могут быть изготовлены из бетона различных классов: В20 или В25
- Не имеют ограничений по температуре монтажа
02
Область
применения
Организация поворотов, соединений и ответвлений кабельных линий
Предназначены для организации поворотов, соединений и ответвлений трубной кабельной канализации, а также для использования в качестве смотровых устройств и узлов оперативного доступа к размещаемому внутри колодцев оборудованию. Рекомендуются для применения в условиях низкого уровня грунтовых вод.
03 Номенклатура колодцев ПЛ БЭТ
|
|
ПЛ БЭТ-1 |
ПЛ БЭТ-2 |
ПЛ БЭТ-2,5 |
ПЛ БЭТ-3 |
ПЛ БЭТ-3,5 |
ПЛ БЭТ-4 |
ПЛ БЭТ-5 |
|||
| Нормативная колесная нагрузка | 10(80) |
10(80) |
10(80) |
10 | 80 | 10(80) | 10 | 80 | 10 | 80 |
| Морозостойкость |
F200 (200 циклов замораживания и оттаивания) для колодцев, изготовленных из бетона марки В25 F100 (100 циклов замораживания и оттаивания) для колодцев, изготовленных из бетона марки В20 |
|||||||||
| Водонепроницаемость |
W8 (0,8 МПа) для колодцев, изготовленных из бетона марки В25 W4 (0,4 МПа) для колодцев, изготовленных из бетона марки В20 |
|||||||||
| Количество и размеры ниш в боковых стенках, мм | 2 по 220х220 | 2 по 220х240 | 2 по 440х1200 | 6 по 420х480 | 6 по 420х800 | 6 по 440х1000 | 6 по 560х980 | 6 по 560х980 | 6 по 645х980 | 6 по 645х980 |
| Количество и размеры ниш в торцевых стенках, мм | 2 по 220х220 |
2 по 220х240 |
2 по 440х1200 |
2 по 420х800 |
2 по 420х800 |
2 по 440х1000 |
- | - | - | - |
| Длина, мм | 1350 |
1350 |
1350 |
1950 | 1950 | 1950 | 2390 | 2390 | 2990 | 2990 |
| Ширина, мм | 1030 | 1030 | 1030 | 1160 | 1160 | 1160 | 1300 | 1300 | 1600 | 1600 |
| Высота, мм | 845 | 1560 | 1560 | 1760 | 1760 | 1760 | 1980 | 2000 | 2000 | 2020 |
| Диаметр смотрового отверстия, мм | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Толщина стен, мм | 70-80 | 70-80 | 70-80 | 70-80 | 70-100 | 70-100 | 70-100 | 70-100 | 70-100 | 70-120 |
| Разрушающая нагрузка, т | 14 | 14 | 14 | 4,9 | 14 | 14 | 4,9 | 14 | 4,9 | 14 |
| Возможность монтажа под автомобильными дорогами | да | да | да | нет | да | да | нет | да | нет | да |
| Масса, кг | 1100 | 1500 | 1500 | 2050 | 2400 | 2400 | 3400 | 3550 | 4950 | 5350 |
04 Нормативная документация
- ТУ 23.61.12-013-39082310-2022
- ГОСТ 26633 (для бетона)
05 Комплектующие
- Плиты опорные
- Плиты разгрузочные
- Кольца опорные
- Кабельные консоли и стойки
- Люки чугунные
- Запорные устройства люков
06
Пример формулировки для спецификации
или технического задания:
-
Колодец ПЛ БЭТ-4-80 Г Е К В25КС ТУ 23.61.12-013-39082310-2022
Колодец железобетонный кабельный для устройства кабельной канализации
07
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -60 до 60°С
Особенности монтажа
- Глубина установки железобетонного кабельного колодца (от верхней кромки колодца до поверхности земли) в пешеходной зоне должна быть не менее 250 мм, а в проезжей части – не менее 330 мм. Подъем крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов
