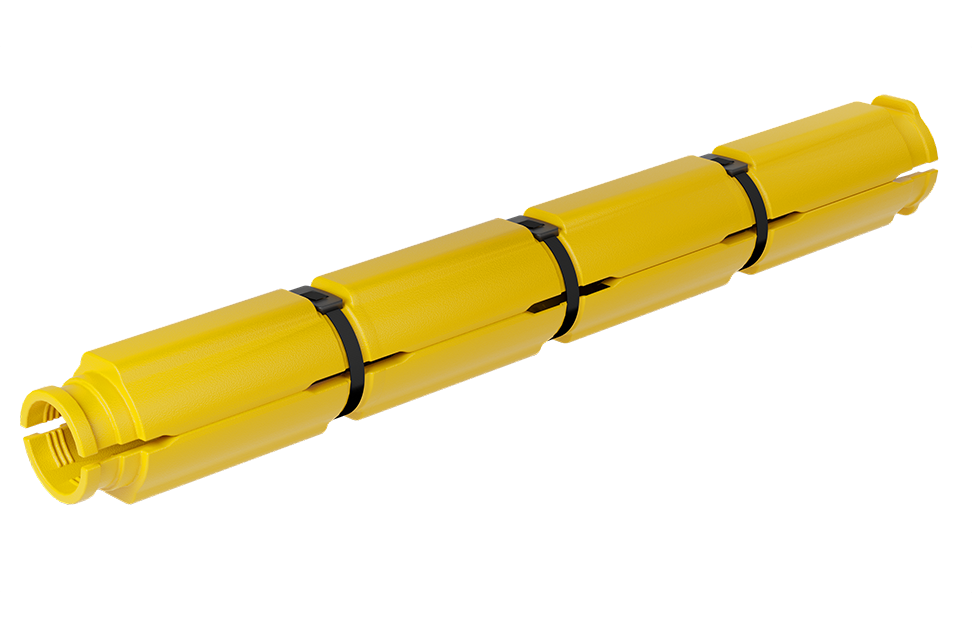

Защитные оболочки ПротекторФлекс® Гидра
Гибкие, ударопрочные, разборные, для подводной прокладки
01 Описание
ПротекторФлекс® Гидра – это защитная оболочка из эластомера повышенной прочности, предназначенная для защиты подводных кабельных линий от механических и абразивных воздействий.
Защитная оболочка состоит из двух половин (сегментов). Длина каждого сегмента 1500 мм.
Защитная оболочка ПротекторФлекс® Гидра изготовлена из материала, плотность которого превышает плотность морской воды, благодаря чему оболочка обладает высокой погружной способностью и не всплывает при погружении в воду.
Таким образом, кабельная линия в меньшей степени подвержена перемещению из-за подводных течений.
(не менее 30 лет)
Основные преимущества
- Защищает кабель от стороннего механического воздействия
- Защищает кабель от абразивного действия морского дна
- Моудльная конструкция позволяет защитить кабельную линию любой длины
- Гибкие
- Гладкий внутренний слой защитной оболочки не истирает поверхность кабеля
- Стойкие к воздействию агрессивных и химически-активных сред
- Предназначены для использования на любой глубине
- Стойкие к ультрафиолетовому излучению
- Гладкая поверхность защитной оболочки препятствует росту морских организмов
02
Область
применения
Защита кабельных линий
Предназначены для защиты подводных кабельных линий от механических и абразивных воздействий. Используются при донной прокладке в условиях, где нет возможности выполнить прокладку кабеля в траншее, при спуске кабелей с надводных сооружений и конструкций, а также для дополнительной защите при траншейной прокладке по дну.
Защитные оболочки ПротекторФлекс® Гидра могут использоваться в качестве защиты кабелей:- В регионах с мощными волнами, в литоральной и приливно-отливной зоне
- В регионах с мощными течениями, где могут возникать боковые перемещения и истирания кабелей
- В литоральной и приливно-отливной зоне, где из-за подвижности песков ранее уложенные кабели могут обнажаться и представлять опасность для людей
03 Конструкция
Защитная оболочка ПротекторФлекс® Гидра состоит из нескольких отдельных сегментов. Фиксация двух сегментов вокруг кабеля осуществляется при помощи стяжных или стальных нержавеющих хомутов.
04 Нормативная документация
- ТУ 27.33.14-001-39082310-2023
05
Пример формулировки для спецификации
или технического задания:
Защитная оболочка ПротекторФлекс® Гидра 95-115 ТУ 27.33.14-001-39082310-2023
06
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 60°С
Строительная длина
Поставляются поштучно, строительная длина 1500 мм.
Особенности монтажа
- Строительная длина набирается поочередно из нескольких отдельных сегментов
- Строительная длина набирается поочередно из нескольких отдельных сегментов
- Продольное соединение сегментов происходит за счет пазов, расположенных в местах сопряжения отрезков оболочек. Фиксация двух сегментов вокруг кабеля осуществляется при помощи стяжных полимерных или стальных нержавеющих хомутов
- Минимальная температура монтажа -15оС
- Минимальный радиус изгиба 7D, где D – наружный диаметр защитной оболочки
