Трубы разборные МОДУЛ
Разборные, термостойкие, повышенной прочности
Для защиты ранее проложенных кабелей и временных электрических сетей
МОДУЛ – разборные высокопрочные трубы с поперечными ребрами жесткости.
Исполнения

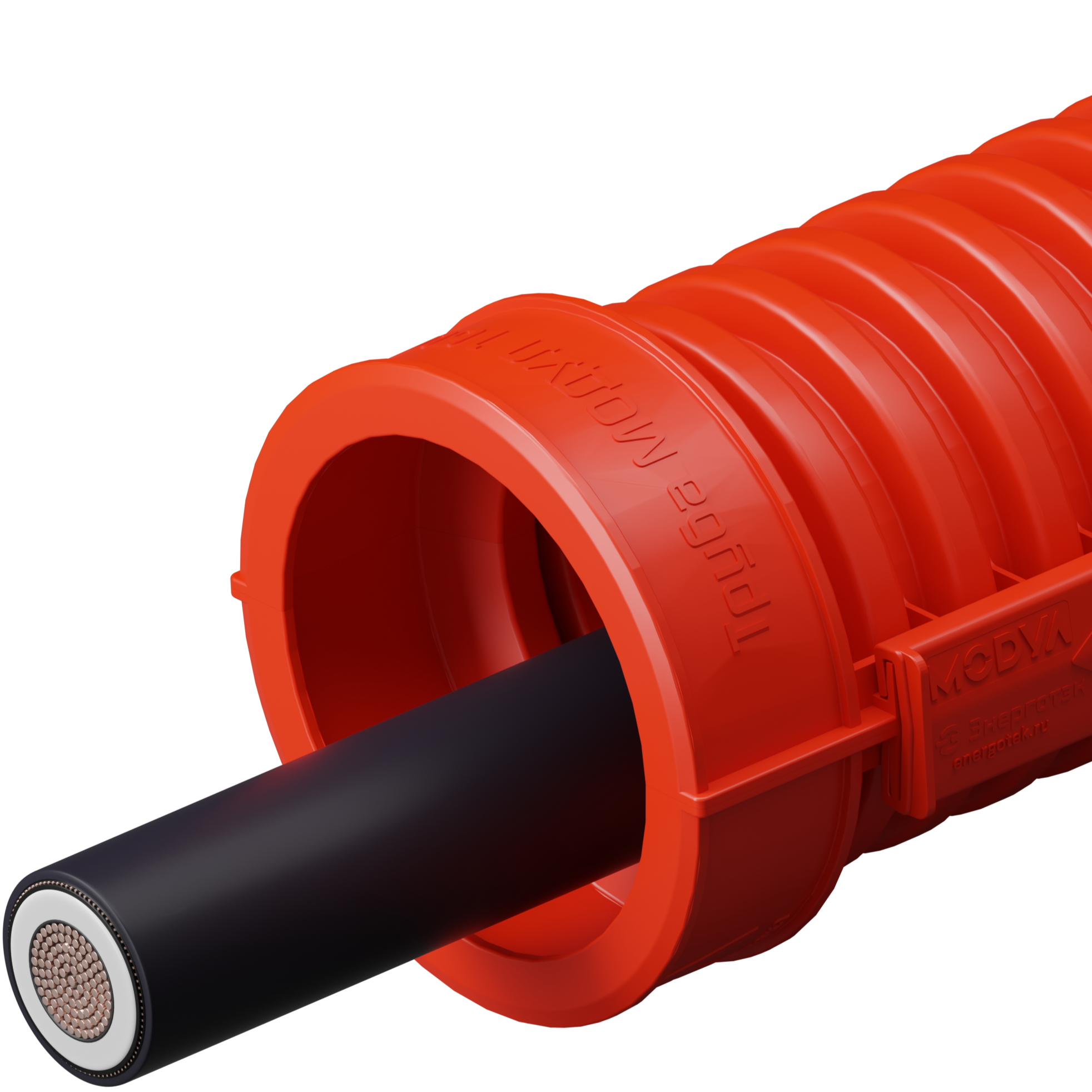

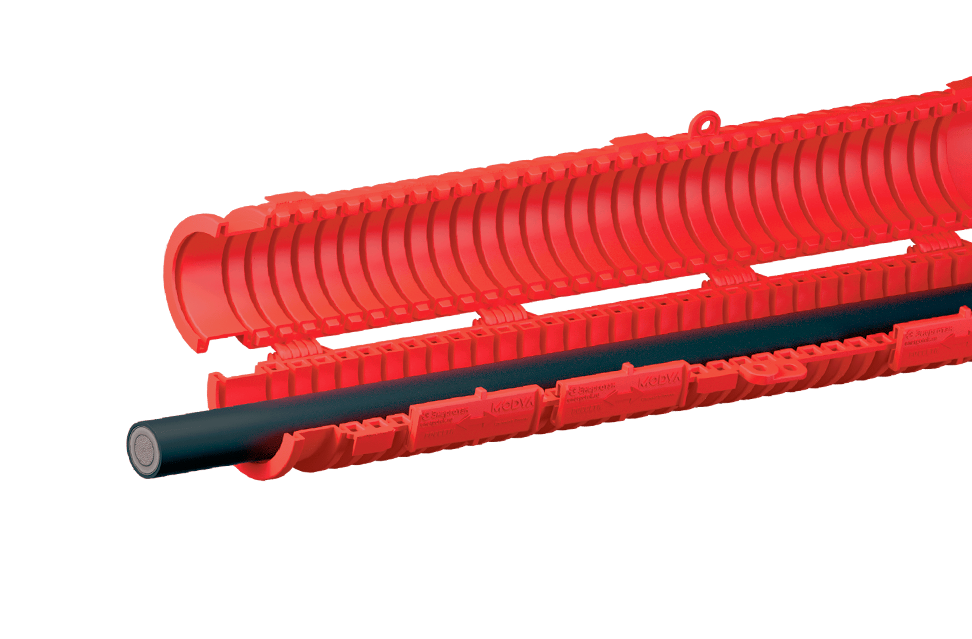

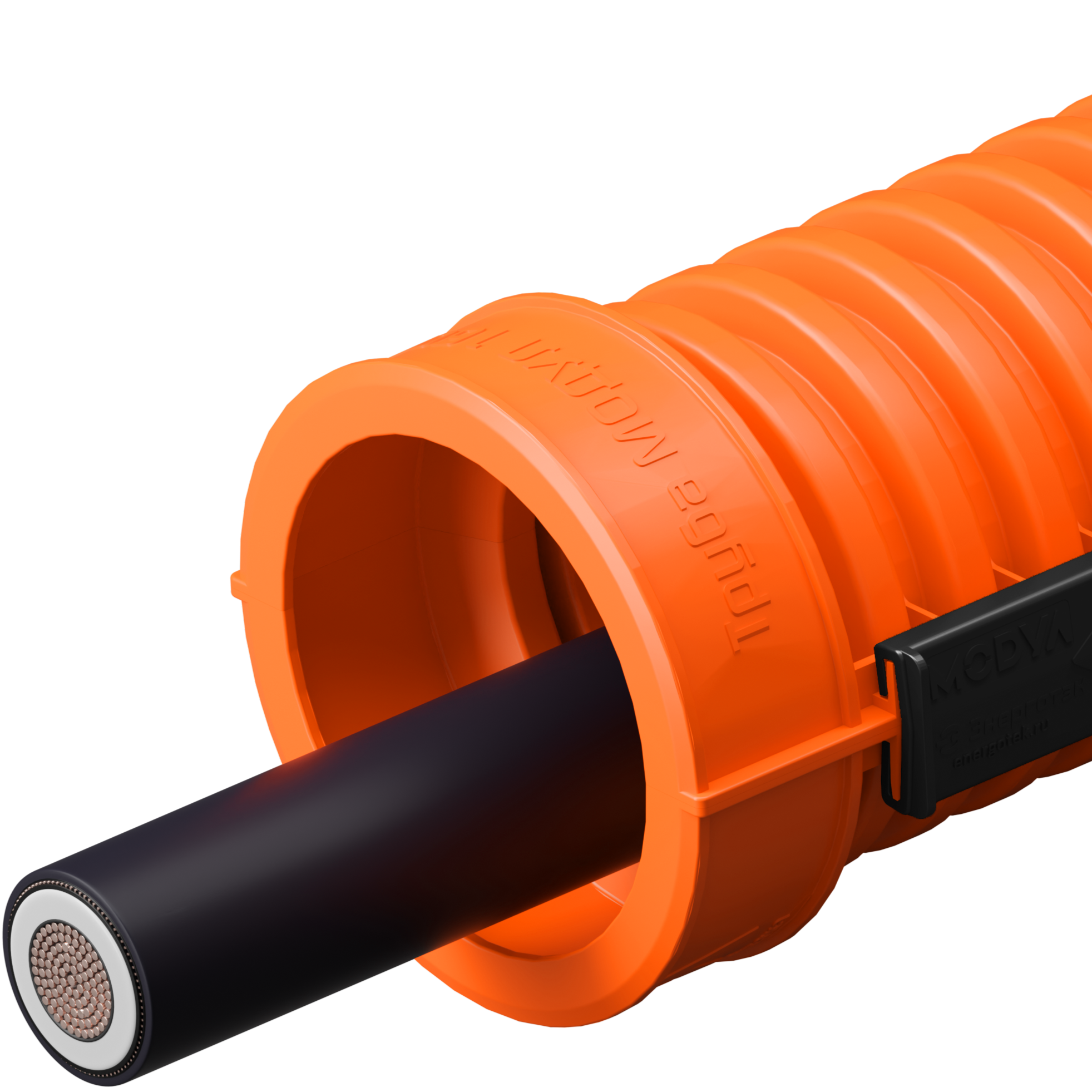

Разборная труба МОДУЛ
в красном цвете

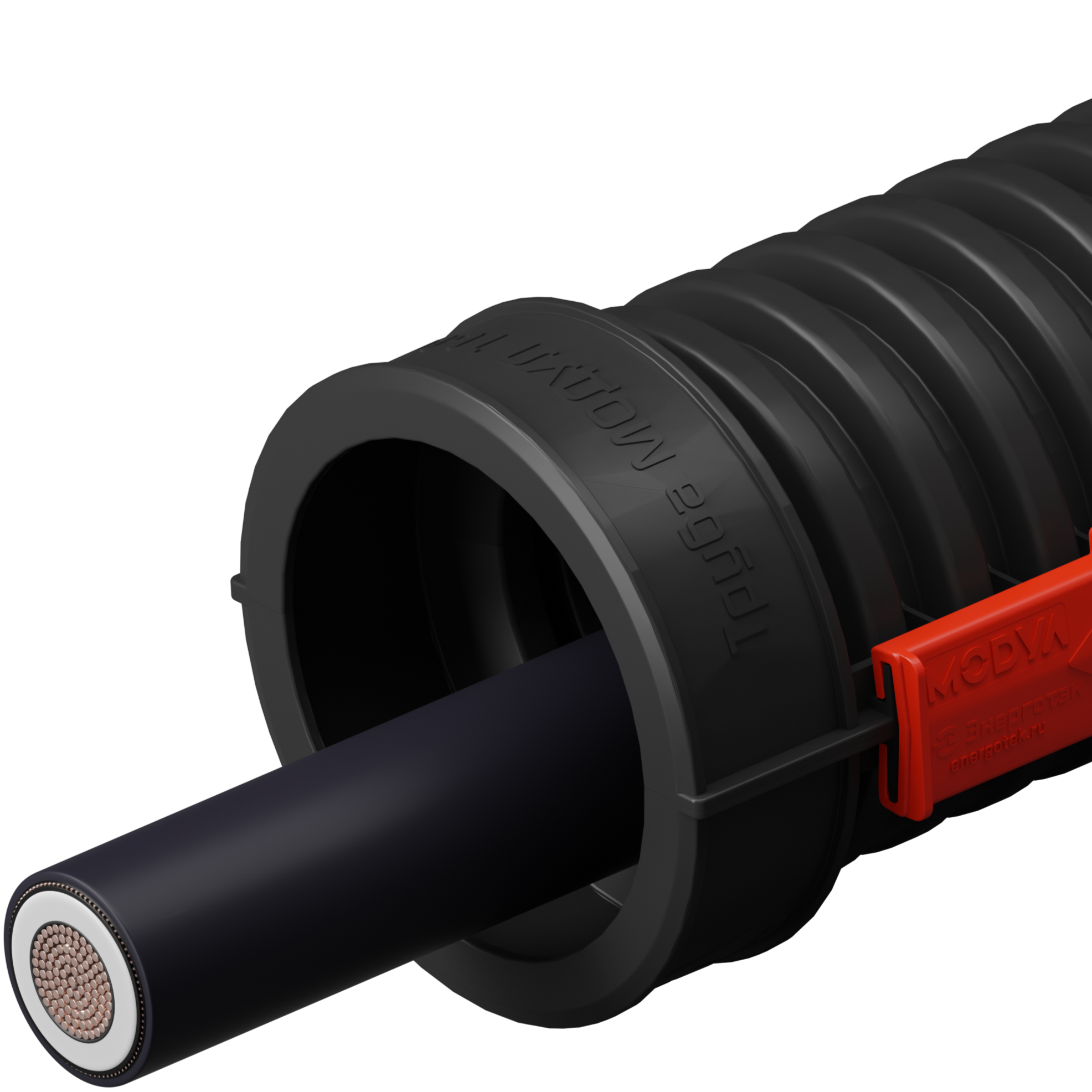

Разборная труба МОДУЛ
в черном цвете
(не менее 50 лет)
Основные преимущества
- Позволяют выполнить защиту ранее проложенных кабелей без необходимости их перекладки или длительного отключения
- Позволяют проводить локальный ремонт кабельных труб
- Повышенная прочность: обладают высокой кольцевой жесткостью и могут быть проложены в траншеях под автомобильными дорогами, проездами
- Допускают многократное использование
- Возможность якорения трубы для фиксации положения
- Антивандальные, позволяют установить замок для защиты от доступа посторонних лиц
- Раструбное соединение труб без применения муфт по принципу «мама–папа»
- Раструбное соединение труб позволяет осуществить их изгиб до 15°
- Быстрый и простой монтаж. Не требует специального оборудования и инструмента
- Могут быть изготовлены в пожаробезопасном исполнении
- Малый вес
02
Область
применения
Защита высоковольтных КЛ классов номинального напряжения
Предназначены для механической защиты силовых кабельных линий и кабелей связи, находящихся в эксплуатации и недопускающих перемонтажа или длительного отключения, а также для прокладки временных электрических сетей. Могут быть использованы для ремонта кабельных трубопроводов.
- Защита кабелей под автомобильными дорогами
- Защита кабелей под ж/д путями
- Защита кабелей под временными сооружениями или зданиями без фундамента
- Защита кабелей при пересечении инженерных сетей и коммуникаций
- Защита кабелей временных сетей
- Ремонт кабельных трубопроводов
Способы прокладки
- Траншейная прокладка

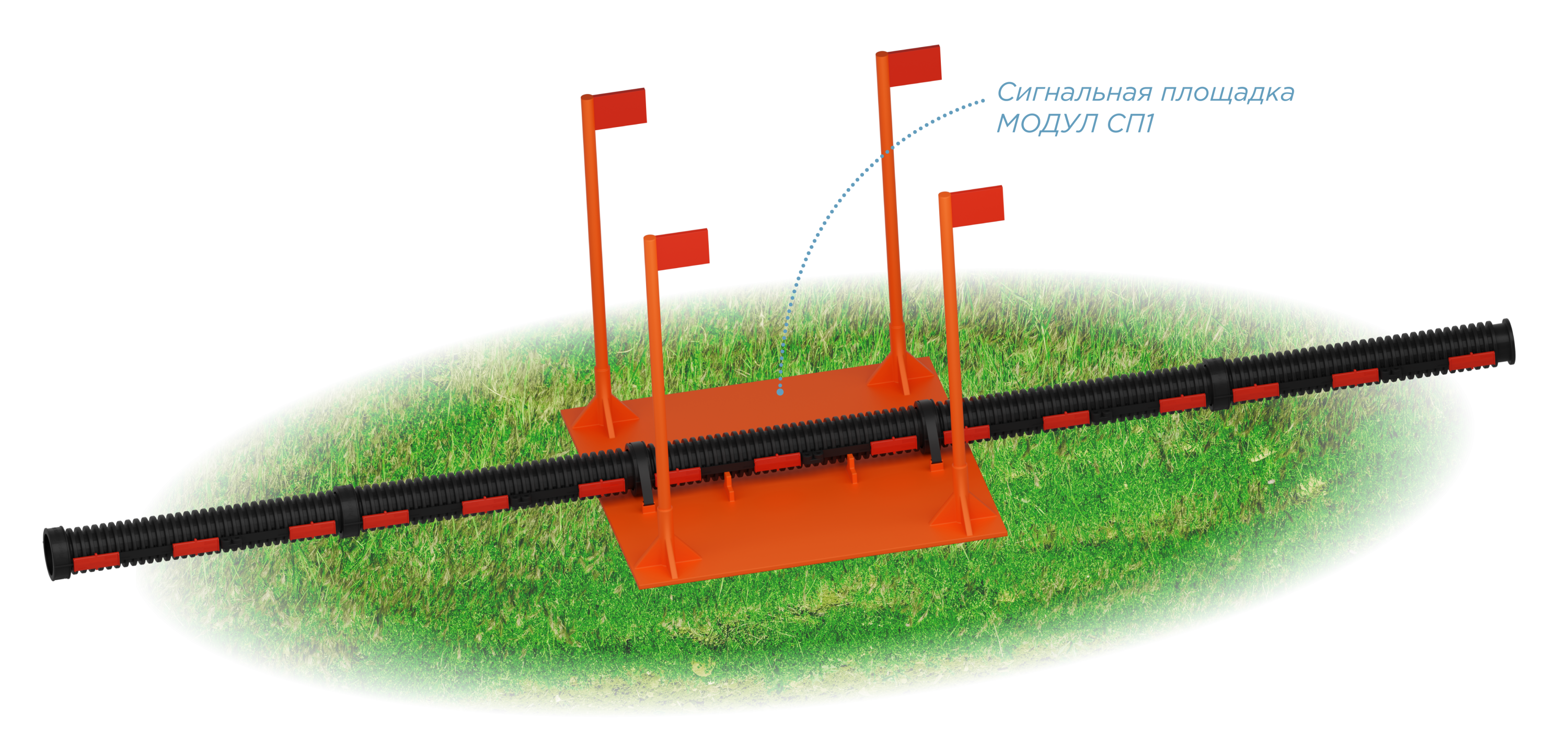

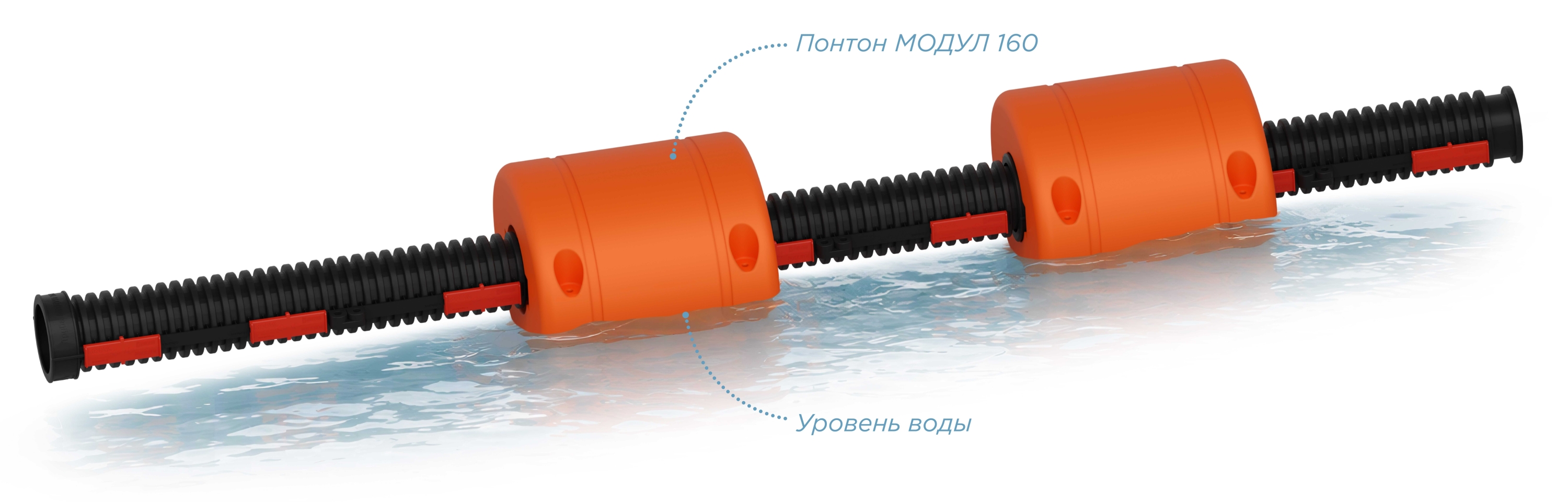

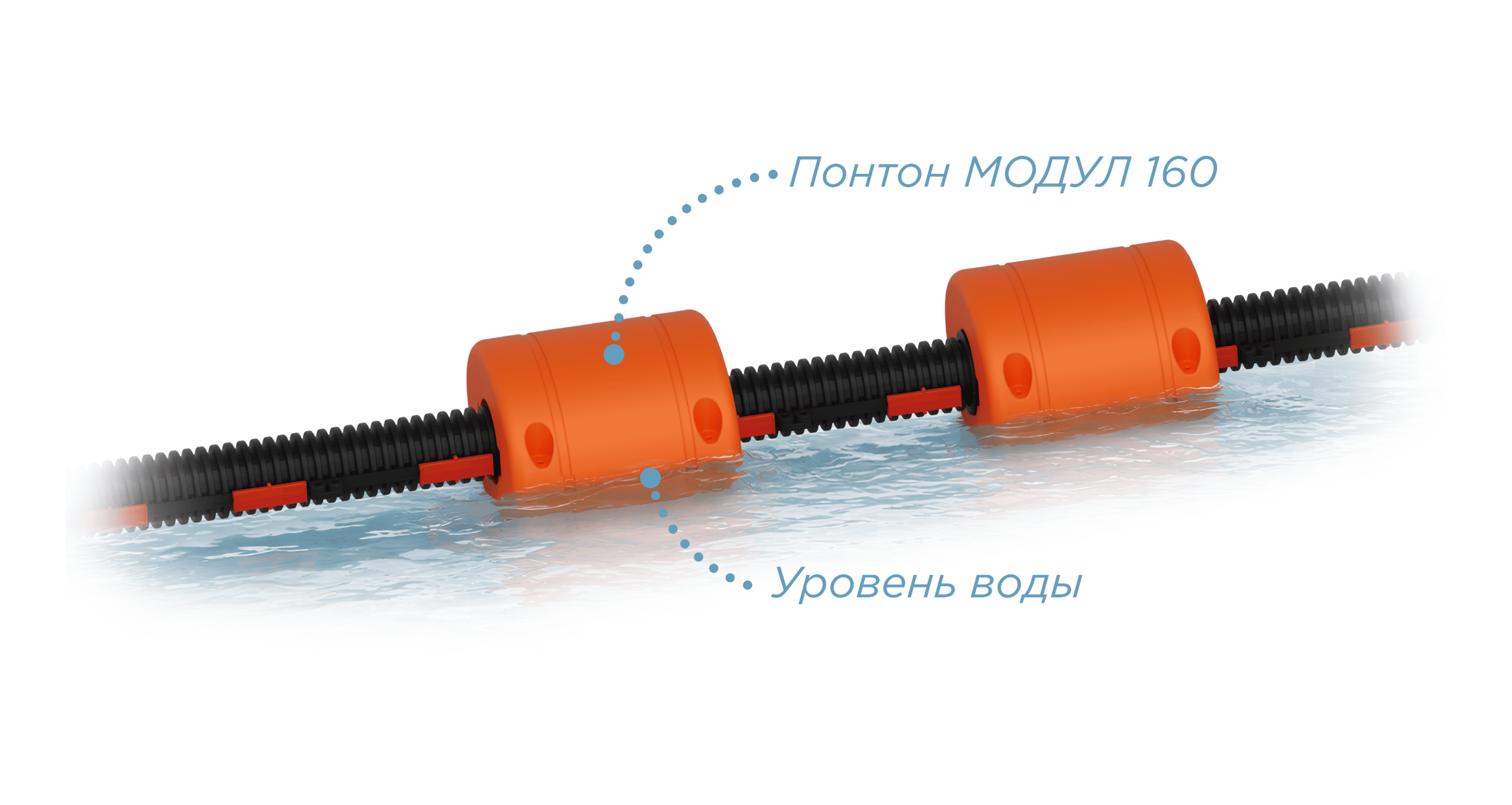

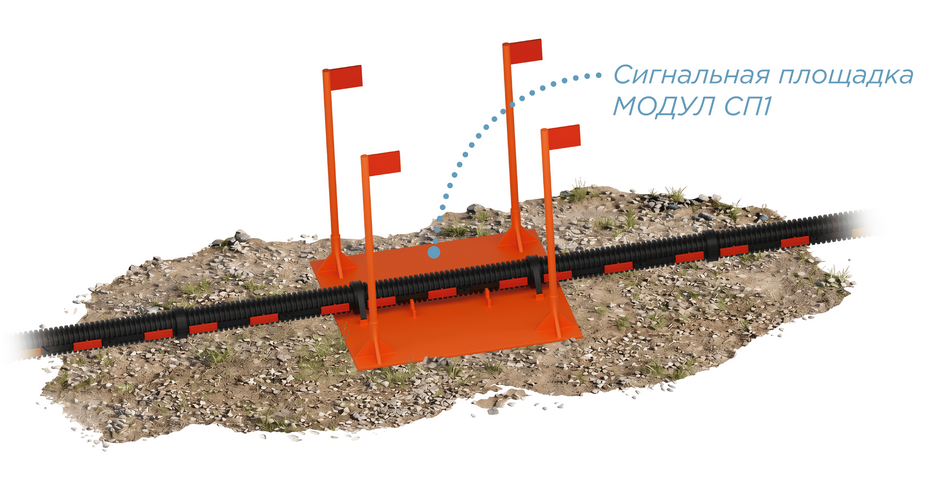

- Открытая прокладка
Особенности монтажа

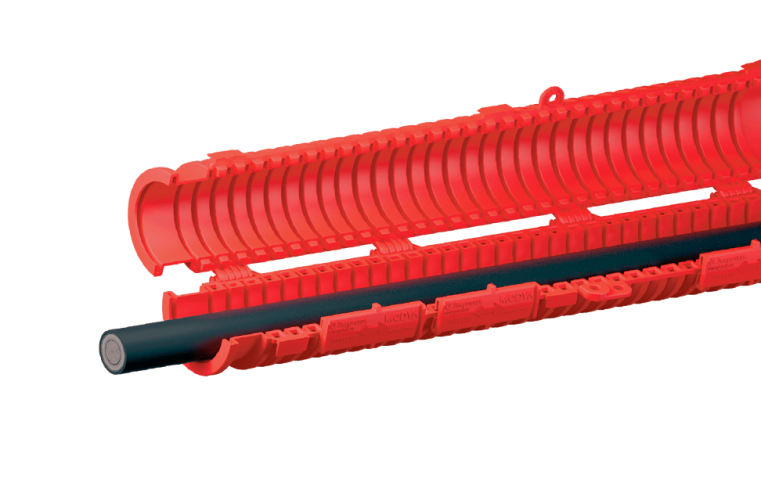

Закрытие трубы и фиксация нижней и верхней частей трубы осуществляется при помощи замков-задвижек.
Соединение труб между собой производится в раструб по принципу «мама-папа», при этом эффективная длина трубы после установки составляет 1 м, что упрощает расчет необходимого количества разборных труб.
Повороты трубного канала выполняются в местах раструбного соединения труб между собой. Максимальный угол поворота в одном соединении 15°.
Повороты трубного канала малых радиусов изгиба выполняются с использованием доборов МОДУЛ.

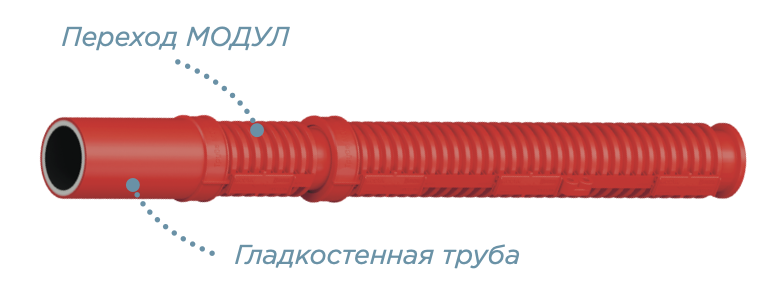

Соединение с гладкостенными трубами выполняется с использованием переходов.
03 Номенклатура труб МОДУЛ
| Номинальный наружный диаметр трубы D, мм | Номинальный внутренний диаметр трубы Dв, мм | Кольцевая жесткость SN, кН/м2 | Полная длина трубы / Эффективная длина трубы, мм |
| 110* | 82 | 32 | 1060/1000 |
| 160 | 122 | 32 | 1060/1000 |
| 225* | 168 | 32 | 1060/1000 |
* Разборные трубы МОДУЛ указанных диаметров находятся в разработке и скоро будут доступны к заказу.
04 Технические характеристики разборных труб МОДУЛ
| Параметры | Значения |
| Типы прокладываемых кабелей | Силовые кабели до 500 кВ, слаботочные и оптические кабели |
| Стойкость к воздействию агрессивных и химически активных сред | Стойкие |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, М1 |
| Угол поворота труб в месте соединения | 15° |
| Минимальная температура монтажа, °С | -15 |
| Цвет | Красный/черный |
| Стойкость к УФ-излучению | Стойкие |
| Тип соединения | Раструбное |
| Герметичность | IP54* |
* Для достижения степени герметичности более IP54 используется комплект герметизации.
05
Пример формулировки для спецификации
или технического задания:
- Труба разборная МОДУЛ 160/1000 ТУ 22.21.29-028-39082310-2025
Труба полимерная разборная повышенной прочности для прокладки и защиты силовых, слаботочных и оптических кабельных линий
06
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -70 до 95°С
Строительная длина
Трубы поставляются штучно длиной по 1060 мм. Эффективная длина трубы 1000 мм (с учетом перекрытия труб в месте раструбного соединения).
Комплект поставки
- Верхняя часть трубы
- Нижняя часть трубы
- Замки-задвижки (3 шт.)
