Полимерные стеклоармированные лотки Энерготэк лестничного типа
Полимерные, не распространяющие горение, УФ-стойкие
Надежная и пожаробезопасная эксплуатация линий связи и кабельных линий
01 Описание
Полимерные стеклоармированные лотки Энерготэк надежнее, легче и прочнее традиционно применяемых оцинкованных лотков и лотков из нержавеющей стали.

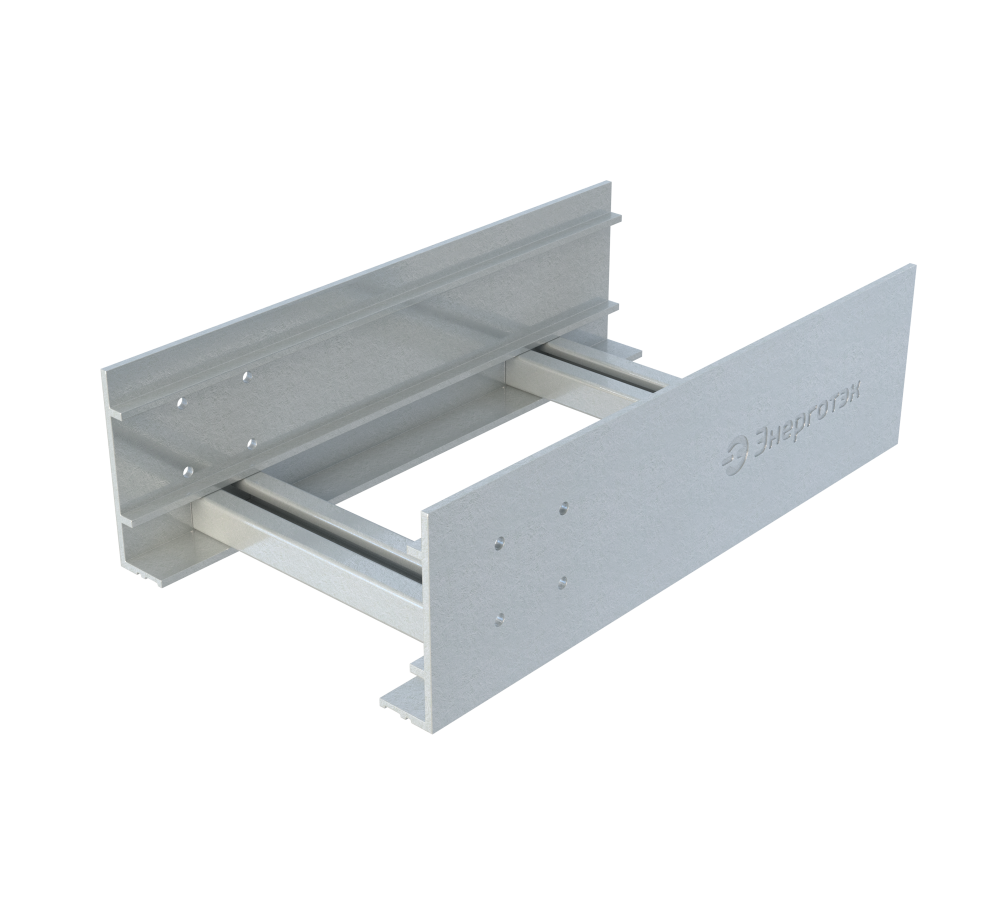

Кабельные лотки Энерготэк лестничного типа состоят из двух боковых профилей, соединенных между собой вспомогательным профилем. Высота боковой стенки лестничных лотков – 100 мм.

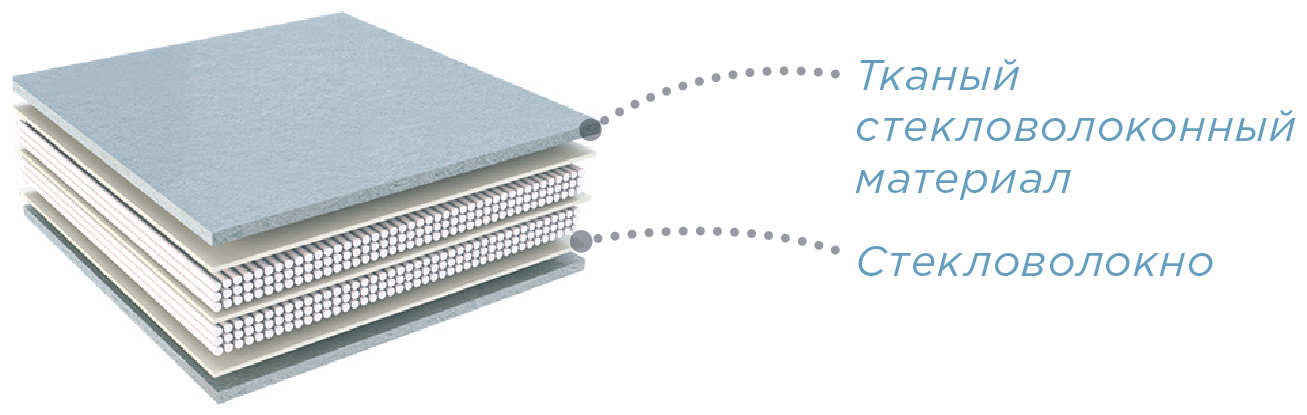

Кабельные лотки Энерготэк выполнены из специального стеклоармированного материала, не поддерживающего горение.
За счет уникальных свойств материала кабельные лотки Энерготэк не подвержены коррозии на протяжении всего срока эксплуатации и обладают повышенной стойкостью к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочь и т.д.), а также стойкостью к длительному воздействию УФ-излучения.
Модификации
- ХС – химически стойкие
- ХС+ – повышенной химической стойкости
Модификация лотков определяется степенью агрессивности окружающей среды, ее химическим составом, а также требуемой температурой эксплуатации.
(не менее 30 лет)
Основные преимущества
- Не распространяют горение
- Стойкие к коррозии
- Стойкие к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочь и т.д.)
- Стойкие к УФ-излучению
- Стойкие к образованию грибка и плесени
- Пожаробезопасное исполнение
- Не подвержены остаточной деформации
- Обладают диэлектрическими свойствами
- Не требуют заземления
- Выдерживают до 329 кг/м несущей нагрузки
- Удобны в монтаже
02
Область
применения
Защита кабельных линий и линий связи
Предназначены для прокладки и механической защиты кабельных линий до 500 кВ и линий связи в условиях воздействия УФ-излучения, агрессивных и химически активных сред (морская вода, кислоты, щелочь и т.д.).
Соответствуют требованиям нормативной документации:
- ГОСТ Р 52868-2007
- ТУ 27.33.13-002-39082310-2020
03 Номенклатура лотков Энерготэк лестничного типа
| № | Наименование | Ширина, мм | Высота, мм | Длина, мм | Масса, кг |
|---|---|---|---|---|---|
| 1 | Лоток стеклоармированный ЛК-3 100х100 | 100 | 100 | 3000 | 7,92 |
| 2 | Лоток стеклоармированный ЛК-3 200х100 | 200 | 100 | 3000 | 8,79 |
| 3 | Лоток стеклоармированный ЛК-3 300х100 | 300 | 100 | 3000 | 9,69 |
| 4 | Лоток стеклоармированный ЛК-3 400х100 | 400 | 100 | 3000 | 10,59 |
| 5 | Лоток стеклоармированный ЛК-3 500х100 | 500 | 100 | 3000 | 11,49 |
| 6 | Лоток стеклоармированный ЛК-3 600х100 | 600 | 100 | 3000 | 12,39 |
| 7 | Лоток стеклоармированный ЛК-6 100х100 | 100 | 100 | 6000 | 15,84 |
| 8 | Лоток стеклоармированный ЛК-6 200х100 | 200 | 100 | 6000 | 17,58 |
| 9 | Лоток стеклоармированный ЛК-6 300х100 | 300 | 100 | 6000 | 19,38 |
| 10 | Лоток стеклоармированный ЛК-6 400х100 | 400 | 100 | 6000 | 21,18 |
| 11 | Лоток стеклоармированный ЛК-6 500х100 | 500 | 100 | 6000 | 22,98 |
| 12 | Лоток стеклоармированный ЛК-6 600х100 | 600 | 100 | 6000 | 24,78 |
04 Технические характеристики полимерных стеклоармированных лотков Энерготэк лестничного типа
| Показатель | Значение |
| Предел прочности при растяжении, МПа | Не менее 320 |
| Модуль упругости при растяжении, МПа | Не менее 23 |
| Предел прочности при изгибе, МПа | Не менее 300 |
| Модуль упругости при изгибе, МПа | Не менее 12 |
| Средний коэффициент линейного теплового расширения в минимальном интервале температур, 10-6 град-1 | 5 - 4 |
| Интервал рабочих температур, °С | от -60 до 85 |
| Стойкость к удару, Дж | 20 |
| Коэффициент теплопроводности, Вт/м2 | 0,25 - 0,4 |
| Удельное объёмное электрическое сопротивление, Ом×см | Не менее 1011 |
| Удельное поверхностное электрическое сопротивление, Ом | Не менее 108 |
| Диэлектрическая проницаемость при частоте 106 Гц | Не более 4,5 |
| Стойкость к горению, категория | ПВ-0 |
| Стойкость к УФ-излучению, лет | Не менее 20 |
| Стойкость к коррозии, лет | Не менее 30 |
| Срок эксплуатации лотков, лет | Не менее 30 |
05 Комплект поставки
Крышки кабельных лотков, прижимные скобы и соединительные пластины являются отдельными элементами системы и заказываются дополнительно. Метизы для монтажа системы не входят в комплект поставки и приобретаются отдельно.
06
Пример формулировки для спецификации
или технического задания:
-
Лоток стеклоармированный Энерготэк ЛК-3 100х100 ХС Т50°C НГ УХЛ1 ТУ 27.33.13-002-39082310-2020
Лоток полимерный стеклоармированный лестничный, не распространяющий горение, химически стойкий, УФ-стойкий
- Лоток стеклоармированный Энерготэк ЛК-3 100х100 ХС+ Т85°C НГ УХЛ1 ТУ 27.33.13-002-39082310-2020
Лоток полимерный стеклоармированный лестничный, не распространяющий горение, повышенной химической стойкости, УФ-стойкий
07
Основные
характеристики
Рабочая температура
- От -60 до 50 ̊С – модификация ХС
- От -60 до 85 ̊С – модификация ХС+
Основные характеристики
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1, М
- Обладают диэлектрическими свойствами: удельное объемное электрическое сопротивление не менее 1011 Ом·см
- Средний коэффициент линейного теплового расширения в минимальном интервале температур: 5-14 · 10-6 К-1
- Обладают высокими физико-механическими свойствами: выдерживают до 329 кг/м несущей нагрузки
- Модульная конструкция: возможность создания трассы любой конфигурации за счет использования переходных и поворотных элементов
- Нет необходимости обработки мест реза и соединения при монтаже и в процессе эксплуатации
Особенности монтажа
Уникальные комплектующие для монтажа кабельных лотков Энерготэк позволяют проложить кабельную трассу любой конфигурации. Для организации вертикальных и горизонтальных поворотов применяются поворотные пластины. Сборка поворотных элементов осуществляется во время монтажа кабельной трассы, что позволяет компенсировать неточности проектирования и регулировать угол по месту. Для организации Т-образных и Х-образных соединительных элементов используются угловая соединительная пластина и крышка к ней.
Поворотные элементы кабельных лотков в сборе с применением соедительных поворотных пластин, угловой соединительной пластины и крышки к ней
Кабельные лотки Энерготэк легко поддаются механической обработке по месту и не требуют дополнительной защиты мест реза и отверстий. Специальное оборудование не требуется.
Безопасная рабочая нагрузка для лотка
| Серия | Высота, мм | Ширина, мм | Расстояние между опорными конструкциями | ||
| 1 м | 2 м | 3 м | |||
|
Безопасная рабочая нагрузка (БРН*), кг |
|||||
| ЛК | 100 | 100 | 171 | 97 | 70 |
| 200 | 171 | 97 | 70 | ||
| 300 | 170 | 97 | 70 | ||
| 400 |
170 |
97 | 70 | ||
| 500 |
170 |
97 | 70 | ||
| 600 | 170 | 97 | 70 | ||
* Значения БРН указаны с коэффициентом запаса 1,7
