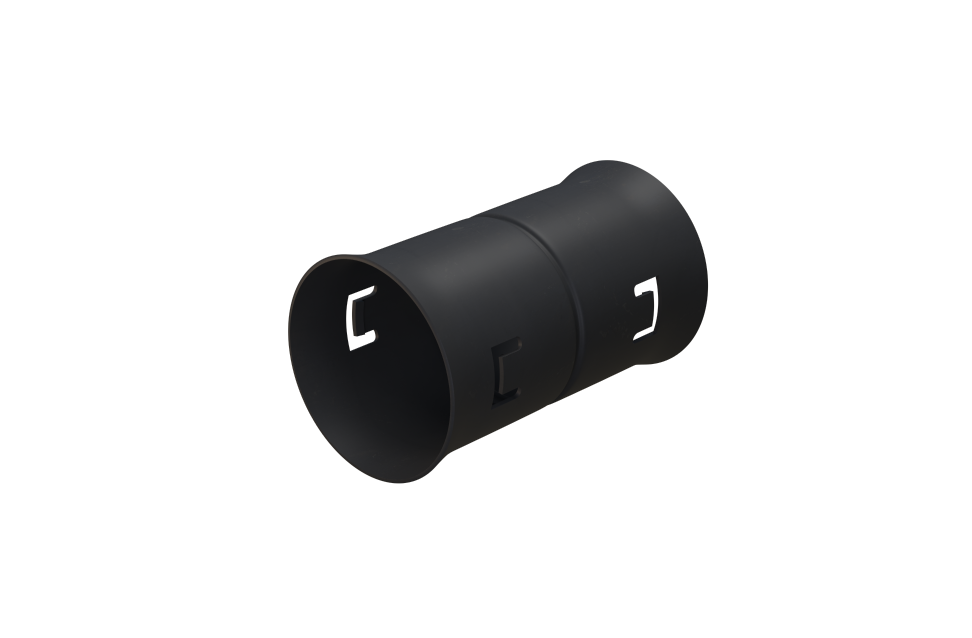

Муфты соединительные «труба – труба» 40-200
Полимерные, УФ-стойкие, герметичные
Для соединения труб с наружным диаметром от 40 мм
01
01 Описание

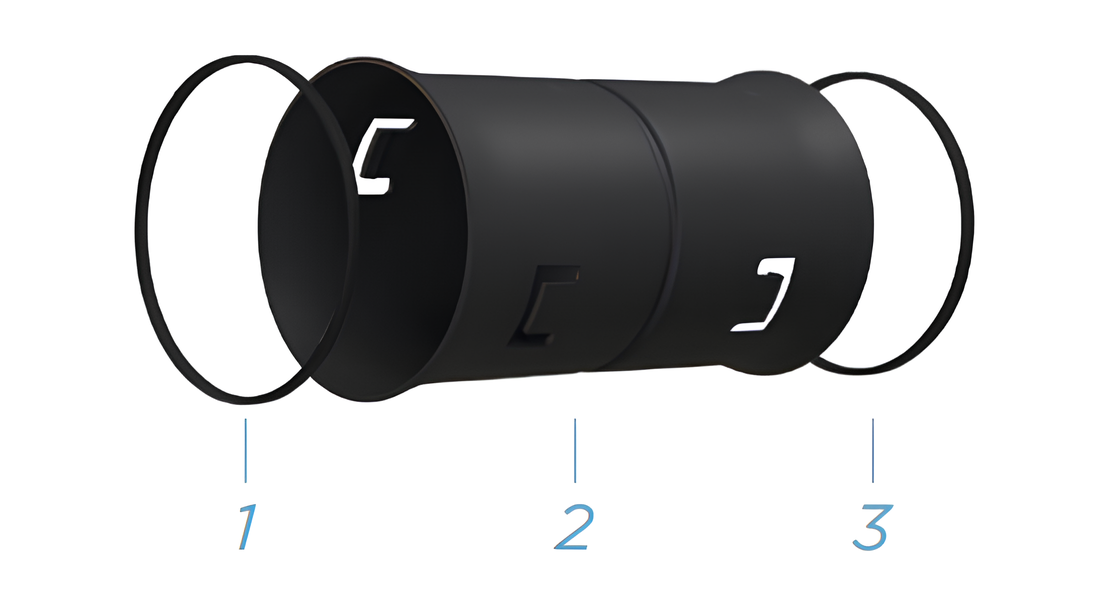

Конструкция
Представляет собой тело муфты цилиндрической формы, на стенках которого расположены внутренние защелки, фиксирующие гофрированную трубу внутри муфты. За счет уплотнительных колец, входящих в комплект поставки, достигается высокая степень герметичности соединения.
- Уплотнительное кольцо
- Тело муфты
- Уплотнительное кольцо
лет
0
+
Длительный срок эксплуатации
(не менее 30 лет)
(не менее 30 лет)
Основные преимущества
- Обеспечивают герметичность соединений
- Степень защиты IP55 по ГОСТ 14254-2015
- Стойкие к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочи и т.д.)
- Обладают диэлектрическими свойствами: удельное объемное электрическое сопротивление составляет не менее 1015 Ом·см
- Удобны при монтаже
02
02
Область
применения
Герметичное соединение гофрированных труб
Предназначены для герметичного соединения гофрированных труб наружных диаметров от 40 до 200 мм.
03
03 Номенклатура муфт соединительных «труба – труба» 40-200
| Наименование |
Наружный диаметр соединяемых гофрированных труб (кабелей), мм |
||||||
|---|---|---|---|---|---|---|---|
| Муфта соединительная D40 | 40 | ||||||
| Муфта соединительная D50 | 50 | ||||||
| Муфта соединительная D63 | 63 | ||||||
| Муфта соединительная D75 | 75 | ||||||
| Муфта соединительная D90 | 90 | ||||||
|
Муфта соединительная D110 |
110 | ||||||
| Муфта соединительная D125 | 125 | ||||||
| Муфта соединительная D140 | 140 | ||||||
|
Муфта соединительная D160 |
160 | ||||||
|
Муфта соединительная D200 |
200 | ||||||
04
04
Пример формулировки для спецификации
или технического задания:
Муфта
Наименование изделия
соедиинтельная
Назначение изделия
D110
Наружный диаметр соединяемых труб
T90°С
Максимальная температура эксплуатации
- Муфта соединительная D110 T90°С
Соединительная муфта «труба-труба» полимерная, герметичная, УФ-стойкая
05
05
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -40 до 90°С
