01 Описание

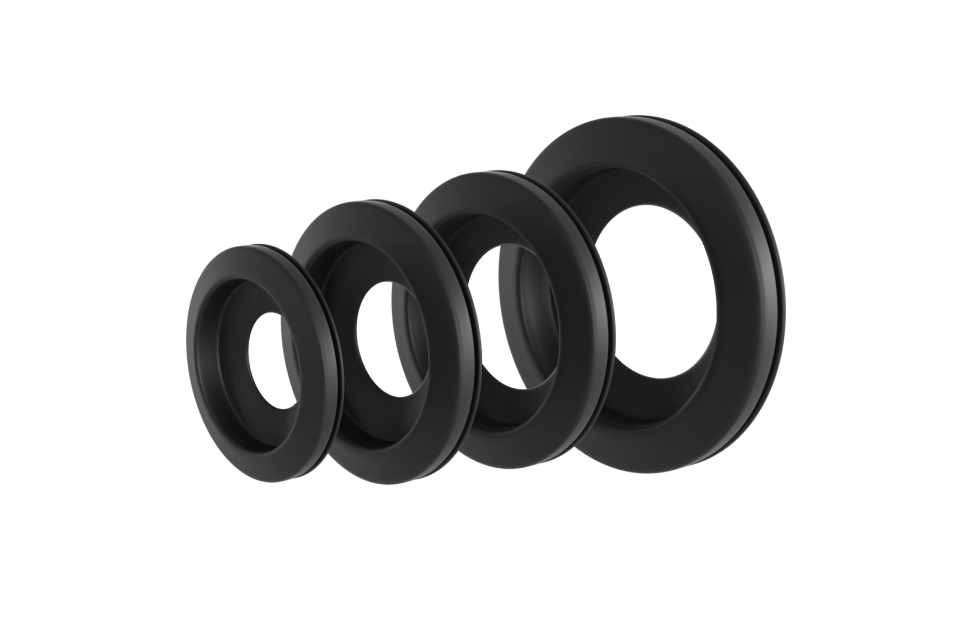

Адаптеры ПротекторЛайн® КА — адаптеры кольцевой формы, выполненные из эластомеров. Адаптеры имеют паз для установки в стенку колодца, а также эластичную юбку, обеспечивающую обжатие вводимой в колодец трубы.
Порядок монтажа кольцевых адаптеров ПротекторЛайн® КА
лет
0
+
Длительный срок эксплуатации
(не менее 50 лет)
(не менее 50 лет)
Основные преимущества
- Стойкие к воздействию агрессивных и химически активных сред
- Обладают диэлектрическими свойствами
- Герметичность: обеспечивают степень защиты IP65 по ГОСТ 14254-2015
- Быстрый монтаж
02
02
Область
применения
Герметизация ввода
Предназначены для герметичного ввода гладкостенных и гофрированных труб в колодцы ПротекторЛайн® ПКТ.
03
03 Номенклатура адаптеров кольцевых ПротекторЛайн® КА
|
Наименование |
Наружный диаметр труб, мм | Диаметр установочного отверстия, мм |
| Адаптер кольцевой ПротекторЛайн® КА 25 | 25 | 28 |
| Адаптер кольцевой ПротекторЛайн® КА 32 | 32 | 35 |
| Адаптер кольцевой ПротекторЛайн® КА 40 | 40 | 44 |
| Адаптер кольцевой ПротекторЛайн® КА 50 | 50 | 54 |
| Адаптер кольцевой ПротекторЛайн® КА 63 | 63 | 68 |
| Адаптер кольцевой ПротекторЛайн® КА 75 | 75 | 82 |
| Адаптер кольцевой ПротекторЛайн® КА 90 | 90 | 107 |
| Адаптер кольцевой ПротекторЛайн® КА 110 | 110 | 121 |
04
04 Нормативная документация
- ТУ 22.21.21-012-39082310-2021
05
05
Пример формулировки для спецификации
или технического задания:
Адаптер кольцевой
Наименование изделия
ПРОТЕКТОРЛАЙН
Торговое наименование
КА
Марка изделия
50
Наружный диаметр вводимой трубы
IP65
Степень защиты от пыли и влаги
ТУ 22.21.21-012-39082310-2021
Номер технических условий, по которым изготовлена продукция
- Адаптер кольцевой ПРОТЕКТОРЛАЙН КА 50 IP65 ТУ 22.21.21-012-39082310-2021
Адаптер кольцевой эластичный для ввода труб в колодцы
06
06
Основные
характеристики
Рабочая температура
- Длительно, на весь срок службы: от -60 до 60°С
Особенности монтажа
- Минимальная температура монтажа 5°С. При монтаже ниже 5°С требуется выполнить предварительный прогрев
- Кольцевые адаптеры устанавливаются в предварительно вырезанные в стенке колодца отверстия
- Отверстия соответствующего диаметра прорезаются в корпусе колодца с помощью кругового регулируемого сверла, электродрели или аккумуляторного шуруповерта
- Прорезанные отверстия необходимо очистить от пластиковой стружки, после чего установить адаптер герметичного ввода
- Отверстия в колодцах, целесообразно прорезать на поверхности с последующей установкой колодца в проектное положение и вводом в него труб на глубину 50-100 мм
