Вводы ПЛ ВК IP68
Полимерные, герметичные, для спиральных труб ПЛ
Предназначены для герметичного ввода спиральных труб ПЛ КС или ПЛ КН в кабельные колодцы
01
01 Описание

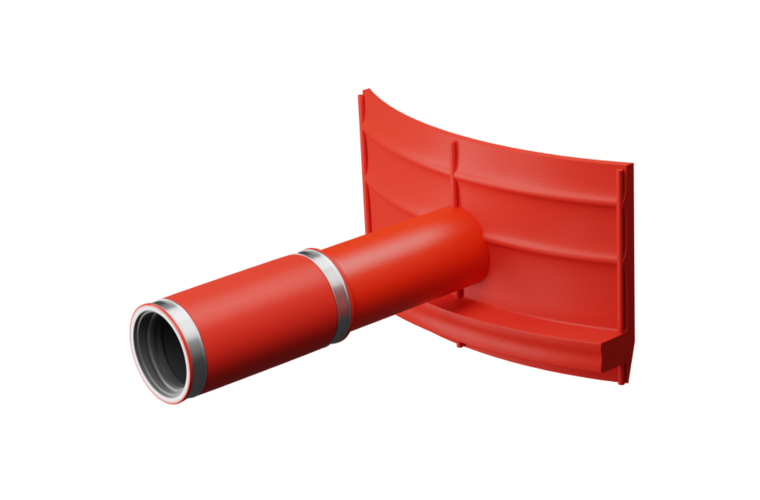

Ввод ПЛ ВК IP68 – это полимерный ввод, состоящий из корпуса цилиндрической формы, внутренних уплотнительных элементов и прижимных хомутов, обеспечивающих герметичное подключение труб к кабельным колодцам
Основные преимущества
- Герметичность: обеспечивают степень защиты IP68 по ГОСТ 14254-2015
- Стойкие к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочи и т.д.)
- Простота монтажа: не требует специального инструмента. Монтаж осуществляется путем навинчивания ввода на трубу ПЛ КС или ПЛ КН и надвигания на патрубок колодца
02
02
Область
применения
Герметичное соединение спиральной трубы и колодца
Предназначены для герметичного ввода спиральных труб ПЛ КС
или ПЛ КН в кабельные колодцы
03
| Наименование | Наружный диаметр труб, мм |
| Ввод ПЛ ВК 63 IP68 | 63 |
| Ввод ПЛ ВК 75 IP68 | 75 |
| Ввод ПЛ ВК 90 IP68 | 90 |
| Ввод ПЛ ВК 110 IP68 | 110 |
| Ввод ПЛ ВК 140 IP68 | 140 |
| Ввод ПЛ ВК 160 IP68 | 160 |
04 Нормативная документация
- ТУ 22.21.21-010-39082310-2021
05
05
Пример формулировки для спецификации
или технического задания:
- Ввод ПЛ ВК 75 IP68 ТУ 22.21.21-010-39082310-2021
Ввод полимерный герметичный для спиральных труб со степенью защиты IP68
06
Основные
характеристики
| Параметр |
Значение |
||||||
|---|---|---|---|---|---|---|---|
|
Климатическое исполнение и категория размещения |
УХЛ1 | ||||||
|
Герметичность соединений |
IP68 | ||||||
|
Цвет |
Красный | ||||||
|
Тип соединения |
Резьбовое |
||||||
Рабочая температура
Длительно, на весь срок службы от -70°С до +60°С
