Муфта ПЛ МК IP68
Полимерные, герметичные для спиральных труб
Предназначены для герметичного соединения спиральных труб ПЛ КС или ПЛ КН между собой.
01 Описание

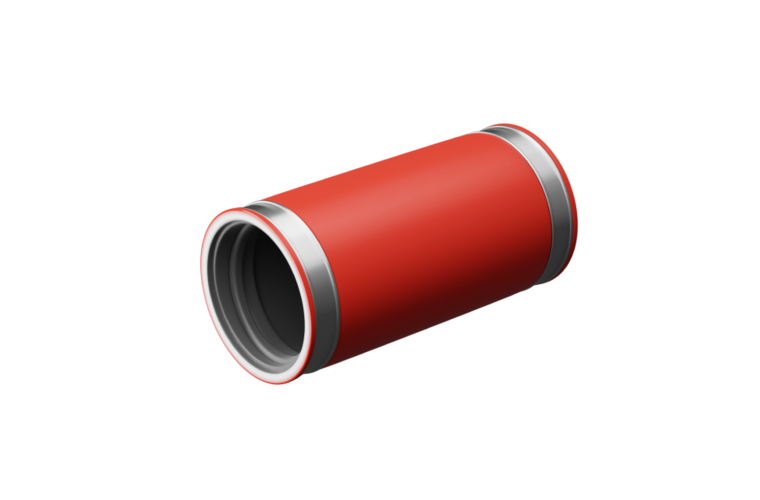

BIM-модели муфт (обн. 10.01.2022) (zip 46.8 мб)Муфта для труб ПЛ МК IP68 – это полимерная соединительная муфта, состоящая из корпуса цилиндрической формы, внутренних уплотнительных элементов и прижимных хомутов, обеспечивающих герметичное соединение спиральных труб.
(не менее 30 лет)
Основные преимущества
- Герметичность: обеспечивают степень защиты IP68 по ГОСТ 14254-2015
- Стойкие к воздействию агрессивных и химически активных сред (морская вода, кислоты, щелочи и т.д.)
- Простота монтажа: не требует специального инструмента. Монтаж осуществляется путем навинчивания муфты на спиральную трубу
02
Область
применения
Для герметичного соединения спиральных труб
Муфты для труб ПЛ МК IP68 предназначены для герметичного соединения спиральных труб ПЛ КС или ПЛ КН между собой.
Способы прокладки
- Траншейная прокладка
| Наименование | Наружный диаметр труб, мм | ||||||
|---|---|---|---|---|---|---|---|
|
Муфта ПЛ МК 63 IP68 |
63 |
||||||
|
Муфта ПЛ МК 75 IP68 |
75 |
||||||
|
Муфта ПЛ МК 90 IP68 |
90 |
||||||
|
Муфта ПЛ МК 110 IP68 |
110 |
||||||
|
Муфта ПЛ МК 140 IP68 |
140 |
||||||
|
Муфта ПЛ МК 160 IP68 |
160 |
||||||
04
Пример формулировки для спецификации
или технического задания:
- Муфта ПЛ МК 90 IP68 ТУ 22.21.21-010-39082310-2021
Муфты полимерные для герметичного соединения спиральных труб со степенью защиты IP68
05
Основные
характеристики
| Параметр |
Значение |
||||||
|---|---|---|---|---|---|---|---|
|
Климатическое исполнение и категория размещения |
УХЛ1 | ||||||
|
Герметичность соединений |
IP68 | ||||||
|
Цвет |
Красный | ||||||
|
Тип соединения |
Резьбовое |
||||||
Рабочая температура
Длительно, на весь срок службы от -70°С до +60°С
Соответствие требованиям нормативной документации
- ТУ 22.21.21-010-39082310-2021
